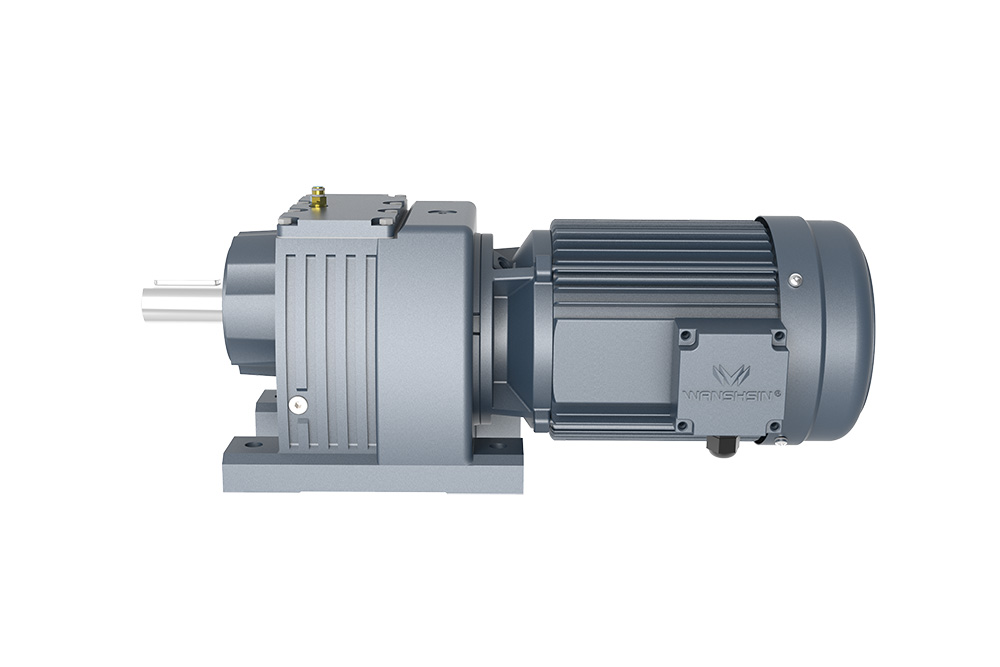

Соосные цилиндрические мотор-редукторы WXR147, WXRF147

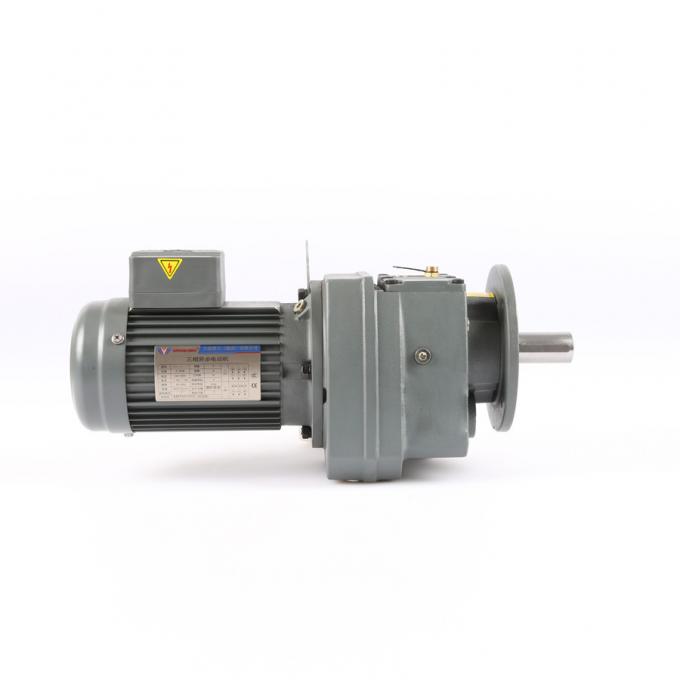

Соосные цилиндрические мотор-редукторы WXR147, WXRF147 — изображение 2

Соосные цилиндрические мотор-редукторы WXR147, WXRF147

Заказать в один клик

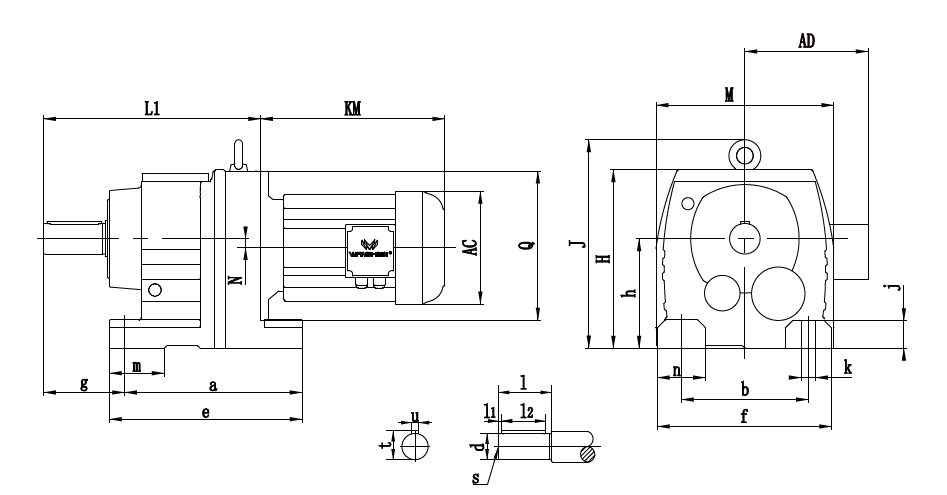

Габаритные и присоединительные размеры

Исполнение на лапах



Габаритные и присоединительные размеры

Модель a b e f g h j k m n Выходной вал H J L M N Q
d l l1 l2 s t

u
R147.. 500

380

 590

530

 260 335—1 80 39 150

150

 110m6 210 15

180

 M24 116

28

 565 637 695

540

 33.4 450

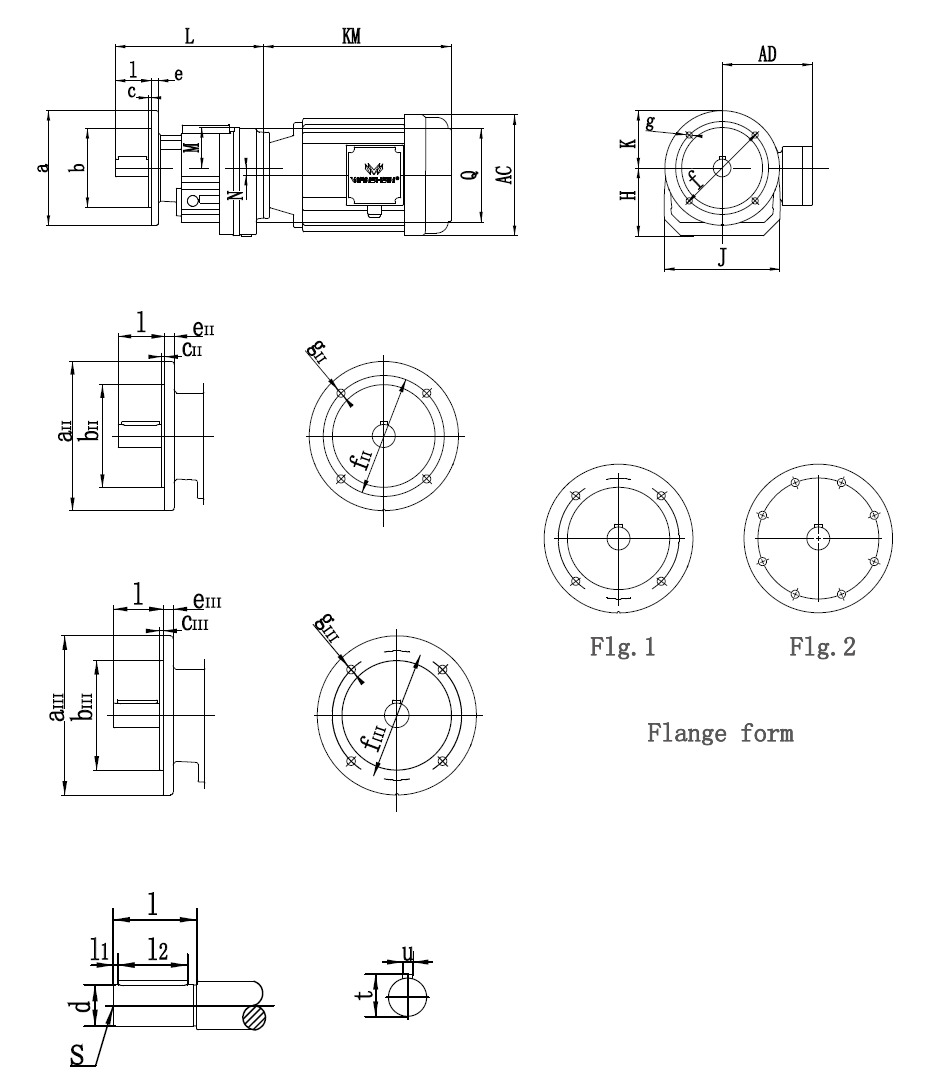

Исполнение на фланце

Исполнение на фланце

Модель Модель фланца a a a b b b c c c e e e f f f g g g H J K L M N Q Выходной вал
d l l1 l2 s t u
RF147.. Flg.2 450

550

/

 350h6

450h6

/

 5

5

/

 22

25

/

 400

500

/

 17.5

17.5

/

 361

540

285

 695

210

33.4

 450 110m6 210 15

180

 M24 116

28



Вес 134 кг
Габариты 75 × 75 × 75 см

Таблица подбора редуктора

Мощность двигателя, кВт Частота вращения выходного вала, об/мин Крутящий момент, Нм Сервис-фактор Передаточное число Двигатель, об/мин Радиальная нагрузка, Н
4 6,6 5800 2,2 109,31 700 72400
4 6 6360 2 119,86 700 71900
4 4,9 7790 1,65 146,91 700 70500
4 4,4 8660 1,5 163,31 700 69500
5,5 12 4570 2,8 83,47 900 73200
5,5 10 5180 2,5 94,6 900 72800
5,5 8,8 5980 2,2 109,31 900 72200
5,5 8 6560 2 119,86 900 71700
5,5 6,5 8040 1,6 146,91 900 70300
5,5 5,9 8930 1,45 163,31 900 69200
5,5 6,5 8090 1,6 109,31 700 70200
5,5 5,9 8870 1,45 119,86 700 69300
5,5 4,8 10900 1,2 146,91 700 66500
5,5 4,3 12100 1,1 163,31 700 64400
7,5 12 6230 2,1 83,47 900 72000
7,5 10 700 1,85 94,6 900 71300
7,5 8,8 8150 1,6 109,31 900 70100
7,5 8 8940 1,45 119,86 900 69200
7,5 6,5 11000 1,2 146,91 900 66300
7,5 5,9 12200 1,05 163,31 900 64200
7,5 6,6 10900 1,2 109,31 700 66500
7,5 6 11900 1,1 119,86 700 64700
7,5 4,9 14600 0,9 146,91 700 55100
7,5 4,4 16200 0,8 163,31 700 32800
9,2 22 4090 3,2 66,99 1400 73500
9,2 20 4400 3 72,09 1400 73300
9,2 17 5090 2,5 83,47 1400 72900
9,2 15 5770 2,2 94,6 1400 72400
9,2 13 6670 1,95 109,31 1400 71600
9,2 12 7310 1,8 119,86 1400 71000
9,2 9,8 8960 1,45 146,91 1400 69200
9,2 8,8 9960 1,3 163,31 1400 67800
11 27 3860 3,4 52,87 1400 73600
11 24 4460 2,9 61,09 1400 73300
11 22 4890 2,7 66,99 1400 73000
11 20 5260 2,5 72,09 1400 72800
11 17 6090 2,1 83,47 1400 72100
11 15 6900 1,9 94,6 1400 71400
11 13 7970 1,65 109,31 1400 70300
11 12 8740 1,5 119,86 1400 69400
11 9,8 10700 1,2 146,91 1400 66700
11 8,8 11900 1,1 163,31 1400 64700
11 12 9130 1,4 83,47 900 39000
11 10 10400 1,25 94,6 900 67300
11 8,8 12000 1,1 109,31 900 64600
11 8 13100 1 119,86 900 62400
11 6,5 16100 0,8 146,91 900 35400
15 31 4580 2,8 46,65 1400 73200
15 28 5190 2,5 52,87 1400 72800
15 24 5990 2,2 61,09 1400 72200
15 22 6570 2 66,99 1400 71700
15 20 7070 1,85 72,09 1400 71300
15 17 8190 1,6 83,47 1400 70100
15 15 9280 1,4 94,6 1400 68800
15 13 10700 1,2 109,31 1400 66700
15 12 11800 1,1 119,86 1400 65000
15 9,9 14400 0,9 146,91 1400 57400
15 8,9 16000 0,8 163,31 1400 36200
15 14 9890 1,3 66,99 900 67900
15 13 10600 1,2 72,09 900 66800
15 12 12300 1,05 83,47 900 64000
15 10 14000 0,95 94,6 900 60600
15 8,9 16100 0,8 109,31 900 34400
18,5 49 4300 3 29,95 1400 73400
18,5 41 5110 2,5 35,64 1400 72900
18,5 36 4860 2,7 40,29 1400 73000
18,5 36 5780 2,2 40,29 1400 72400
18,5 31 5630 2,3 46,65 1400 72500
18,5 31 6690 1,95 46,65 1400 71600
18,5 28 6380 2 52,87 1400 71900
18,5 28 7580 1,7 52,87 1400 70800
18,5 24 7370 1,75 61,09 1400 71000
18,5 24 8760 1,5 61,09 1400 69400
18,5 22 8080 1,6 66,99 1400 70200
18,5 22 9610 1,35 66,99 1400 68300
18,5 20 8690 1,5 72,09 1400 69500
18,5 20 10300 1,25 72,09 1400 67300
18,5 18 10100 1,3 83,47 1400 67700
18,5 18 12000 1,1 83,47 1400 64600
18,5 15 11400 1,15 94,6 1400 65600
18,5 15 13600 0,95 94,6 1400 61500
18,5 13 13200 1 109,31 1400 62300
18,5 13 15700 0,85 109,31 1400 41300
18,5 12 14500 0,9 119,86 1400 56900
22 49 4300 3 29,95 1400 73400
22 41 5110 2,5 35,64 1400 72900
22 36 5780 2,2 40,29 1400 72400
22 31 6690 1,95 46,65 1400 71600
22 28 7580 1,7 52,87 1400 70800
22 24 8760 1,5 61,309 1400 69400
22 22 9610 1,35 66,99 1400 68300
22 20 10300 1,25 72,09 1400 67300
22 18 12000 1,1 83,47 1400 64600
22 15 13600 0,95 94,6 1400 61500
22 13 15700 0,85 109,31 1400 41300
30 94 3050 4,3 15,64 1400 74000
30 82 3510 3 18,04 1400 73800
30 72 3980 3 20,44 1400 73600
30 61 4710 2,5 24,19 1400 73100
30 49 5840 2,2 29,95 1400 72300
30 41 6950 1,85 35,64 1400 71400
30 36 7850 1,65 40,29 1400 70500
30 32 9090 1,45 46,65 1400 69000
30 28 10300 1,25 52,87 1400 67300
30 24 11900 1,1 61,09 1400 64700
30 22 13100 1 66,99 1400 62500
30 20 14000 0,95 72,09 1400 60400
30 18 16300 0,8 83,47 1400 32400
37 106 3340 3,8 13,91 1400 73900
37 94 3760 3,5 15,64 1400 73700
37 82 4340 2,4 18,04 1400 73400
37 72 4910 2,4 20,44 1400 73000
37 61 5810 2 24,19 1400 72400
37 49 7200 1,8 29,95 1400 71100
37 41 8570 1,5 35,64 1400 69700
37 36 9680 1,35 40,29 1400 68200
37 32 11200 1,15 46,65 1400 65900
37 28 12700 1 52,87 1400 63200
37 24 14700 0,9 61,09 1400 54200
37 22 16100 0,8 66,99 1400 35000
45 203 2120 4,1 7,25 1400 74300
45 123 3510 3,7 11,99 1400 73800
45 106 4070 3,1 13,91 1400 73500
45 94 4570 2,8 15,64 1400 73200
45 82 5270 2 18,04 1400 72800
45 72 5970 2 20,44 1400 72200
45 61 7070 1,7 24,19 1400 71300
45 49 8760 1,5 29,95 1400 69400
45 41 10400 1,25 35,64 1400 67200
45 36 11800 1,1 40,29 1400 65000
45 32 13600 0,95 46,65 1400 61300
45 28 15500 0,85 52,87 1400 44400
55 250 2100 4,1 5,89 1400 72500
55 203 2580 3,4 7,25 1400 74200
55 151 3470 3,8 9,74 1400 73800
55 123 4270 3 11,99 1400 73400
55 106 4950 2,5 13,91 1400 73000
55 94 5570 2,3 15,64 1400 72500
55 82 6420 1,65 18,04 1400 71900
55 72 7280 1,65 20,44 1400 71100
55 61 8610 1,4 24,19 1400 69600
55 49 10700 1,2 29,95 1400 66800
55 41 12700 1 35,64 1400 63300
55 37 14300 0,9 40,29 1400 58200
55 32 16600 0,8 46,65 1400 26600
75 296 2420 3,6 5 1400 67600
75 251 2850 3 5,89 1400 70100
75 204 3510 2,5 7,25 1400 73100
75 179 4000 3,2 8,26 1400 73500
75 152 4710 2,8 9,74 1400 73100
75 123 5800 2,2 11,99 1400 72400
75 106 6730 1,85 13,91 1400 71600
75 95 7570 1,7 15,64 1400 70800
75 82 8730 1,2 18,04 1400 69500
75 72 9890 1,2 20,44 1400 67900
75 61 11700 1 24,19 1400 65100
75 49 14500 0,9 29,95 1400 56500
90 296 2900 3 5 1400 66100
90 251 3420 2,5 5,89 1400 68300
90 204 4210 2,1 7,25 1400 70900
90 179 4800 2,7 8,26 1400 73000
90 152 5660 2,3 9,74 1400 72500
90 123 6960 1,85 11,99 1400 71400
90 106 8080 1,55 13,91 1400 70200
90 95 9080 1,45 15,64 1400 69000
90 82 10500 1 18,04 1400 67100
90 72 11900 1 20,44 1400 64800

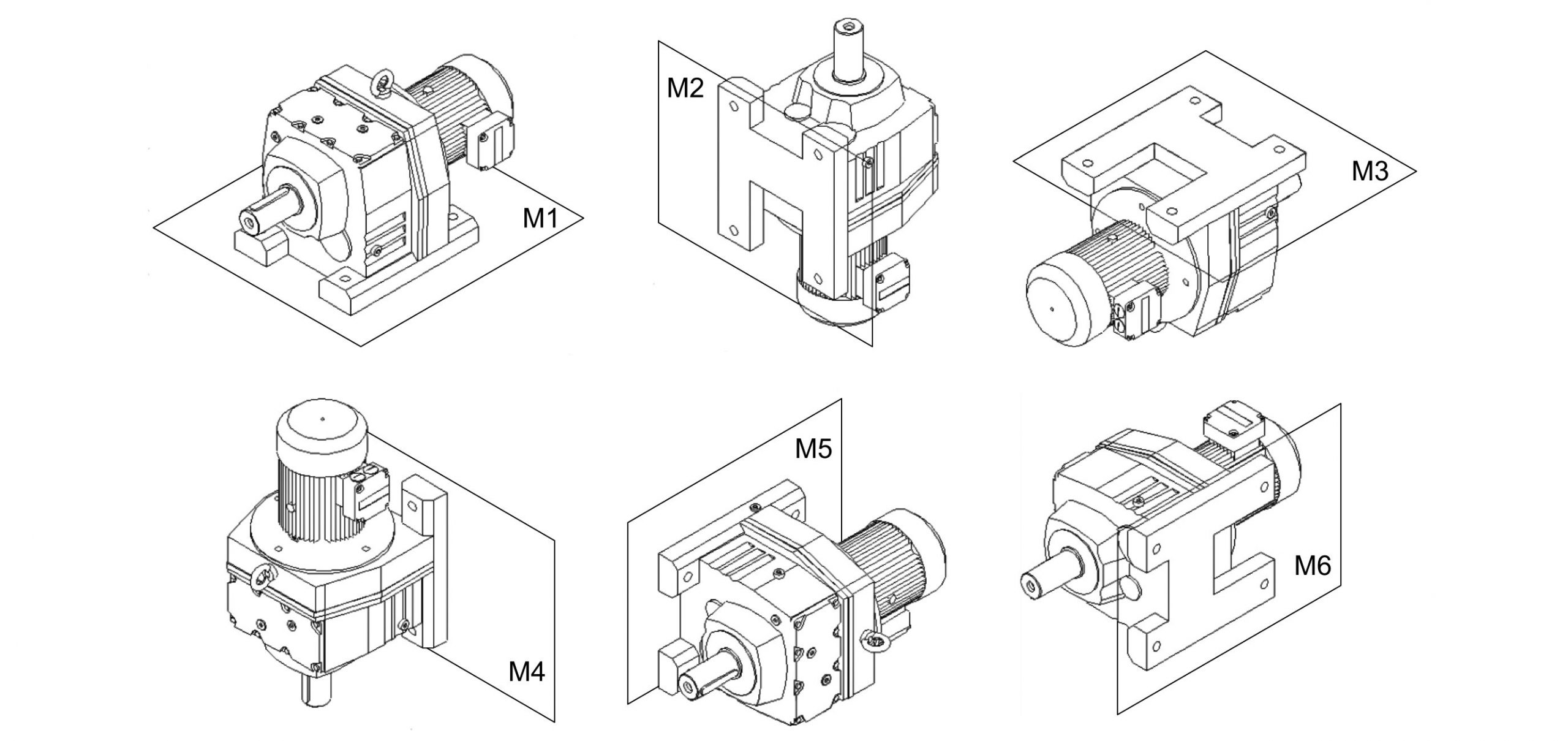

Монтажные исполнения

Монтажные исполнения
