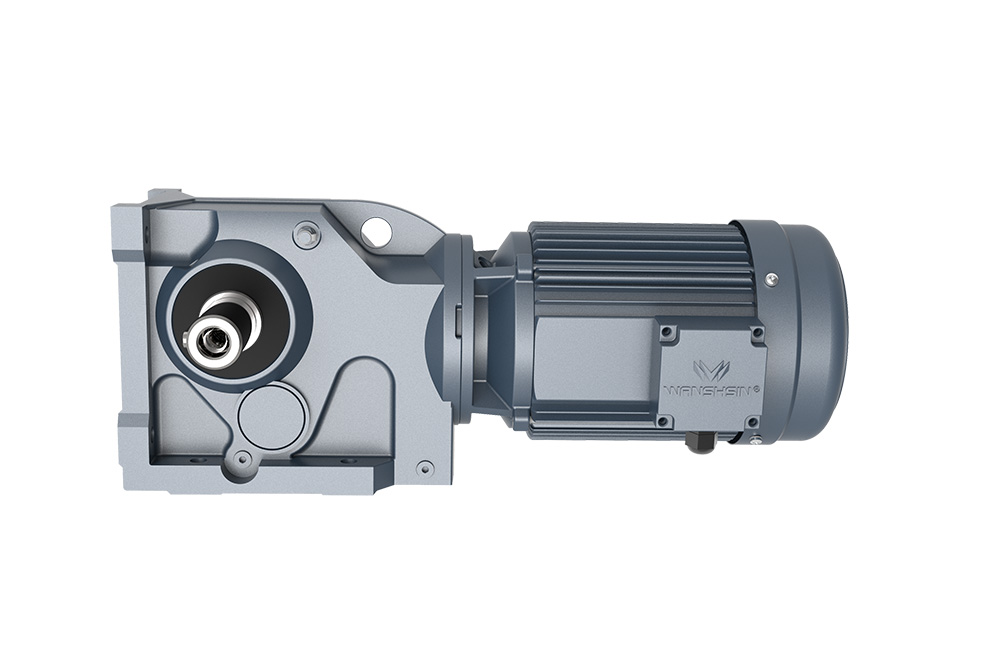

Коническо-цилиндрические мотор-редукторы WXKA

Коническо-цилиндрические мотор-редукторы WXKA 37, WXK 37, WXKAF 37, WXKA 37B, WXKA 37/T

Заказать в один клик

Габаритные и присоединительные размеры WXKA 37

Габаритные и присоединительные размеры WXKA 37

Количество и размеры крепежных отверстий выходного фланца

Количество и размеры крепежных отверстий выходного фланца

Габаритные и присоединительные размеры WXKA 37B (на лапах)

Габаритные и присоединительные размеры WXKA 37B (на лапах)

Габаритные и присоединительные размеры WXKAF 37 (с выходным фланцем)

Габаритные и присоединительные размеры WXKAF 37 (с выходным фланцем)

Габаритные и присоединительные размеры WXKA 37/T (с реактивной штангой)

Габаритные и присоединительные размеры WXKA 37/T (с реактивной штангой)

Длина переходного фланца L*

Двигатель 63 71 80 90 100 112 132 160 180 200 225 250 280 315
Редуктор
WXKA 37 61.5/70 61.5/68 80/78.5 80/78.5 98/90 — — — — — — — — —
Вес 15 кг
Габариты 30 × 30 × 30 см

Таблица подбора редуктора

Мощность двигателя, кВт Частота вращения
выходного вала, об/мин		 Крутящий момент, Нм Сервис-фактор Передаточное число Двигатель IEC Радиальная нагрузка, Н
0.12 4.0 235 0.85 346 MS63A4 4840
0.12 4.5 200 1.00 304 MS63A4 5640
0.12 5.2 182 1.10 267 MS63A4 5830
0.12 5.9 157 1.25 234 MS63A4 6060
0.12 6.7 138 1.45 205 MS63A4 6220
0.12 7.6 120 1.65 181 MS63A4 6330
0.12 8.6 105 1.90 160 MS63A4 6420
0.12 10 88 2.3 136 MS63A4 6500
0.12 8.5 136 1.50 106.38 MS63A6 6230
0.12 9.2 125 1.60 97.81 MS63A6 6300
0.12 11 107 1.90 83.69 MS63A6 6410
0.12 12 92 2.2 72.54 MS63A6 6480
0.12 13 88 2.3 106.38 MS63A4 6500
0.12 14 81 2.5 97.81 MS63A4 6530
0.12 16 70 2.9 83.69 MS63A4 6570
0.12 19 60 3.3 72.54 MS63A4 6600
0.12 20 56 3.5 67.80 MS63A4 6610
0.12 24 49 4.1 58.60 MS63A4 6430
0.12 28 41 4.8 49.79 MS63A4 6130
0.12 31 37 5.4 44.46 MS63A4 5930
0.12 36 32 6.3 37.97 MS63A4 5660
0.12 39 30 6.8 35.57 MS63A4 5550
0.12 46 25 8.0 29.96 MS63A4 5270
0.12 48 24 8.4 28.83 MS63A4 5210
0.12 55 21 9.6 24.99 MS63A4 4980
0.12 59 19 10 23.36 MS63A4 4880
0.12 68 17 11 20.19 MS63A4 4660
0.12 80 14 13 17.15 MS63A4 4430
0.12 90 13 14 15.31 MS63A4 4280
0.12 105 11 15 13.08 MS63A4 4070
0.12 114 10 16 12.14 MS63A4 3970
0.18 6.4 225 0.90 205 MS63A4 5300
0.18 7.3 199 1.00 181 MS63A4 5650
0.18 8.2 175 1.15 160 MS63A4 5900
0.18 9.7 148 1.35 136 MS63A4 6140
0.18 10 140 1.45 127 MS63A4 6200
0.18 8.2 210 0.95 106.38 MS63A6 5520
0.18 8.9 193 1.05 97.81 MS63A6 5710
0.18 10 165 1.20 83.69 MS63A6 5990
0.18 12 143 1.40 72.54 MS63A6 6170
0.18 12 139 1.45 106.38 MS63A4 6210
0.18 14 17 1.55 97.81 MS63A4 6280
0.18 16 109 1.85 83.69 MS63A4 6400
0.18 18 95 2.1 72.54 MS63A4 6470
0.18 19 88 2.3 67.80 MS63A4 6500
0.18 23 76 2.6 58.60 MS63A4 6280
0.18 27 65 3.1 49.79 MS63A4 6010
0.18 30 58 3.5 44.46 MS63A4 5830
0.18 35 49 4.1 37.97 MS63A4 5580
0.18 37 46 4.3 35.57 MS63A4 5480
0.18 44 39 5.1 29.96 MS63A4 5220
0.18 46 38 5.3 28.83 MS63A4 5160
0.18 53 33 6.2 24.99 MS63A4 4950
0.18 57 30 6.4 23.36 MS63A4 4850
0.18 65 26 7.0 20.19 MS63A4 4650
0.18 77 22 8.1 17.15 MS63A4 4430
0.18 86 20 8.8 15.31 MS63A4 4280
0.18 101 17 9.7 13.08 MS63A4 4080
0.18 109 16 10 12.14 MS63A4 3980
0.18 126 14 12 10.49 MS63A4 3810
0.18 148 12 14 8.91 MS63A4 3620
0.18 166 10 15 7.96 MS63A4 3490
0.25 11 225 0.90 86.69 MS63A6 5300
0.25 12 197 1.00 72.54 MS63A6 5680
0.25 13 184 1.10 67.80 MS63A6 5810
0.25 15 159 1.25 58.60 MS63A6 6050
0.25 18 135 1.50 49.79 MS63A6 6230
0.25 12 195 1.00 106.38 MS63A4 5690
0.25 13 180 1.10 97.81 MS63A4 5860
0.25 16 154 1.30 83.69 MS63A4 6090
0.25 18 133 1.50 72.54 MS63A4 6250
0.25 19 125 1.60 67.80 MS63A4 6230
0.25 22 108 1.85 58.60 MS63A4 6030
0.25 26 91 2.2 49.79 MS63A4 5810
0.25 29 82 2.5 44.46 MS63A4 5650
0.25 34 70 2.9 37.97 MS63A4 5430
0.25 37 65 3.1 35.57 MS63A4 5340
0.25 43 55 3.6 29.96 MS63A4 5100
0.25 45 53 3.8 28.83 MS63A4 5050
0.25 52 46 4.4 24.99 MS63A4 4860
0.25 56 43 4.6 23.36 MS63A4 4770
0.25 64 37 5.0 20.19 MS63A4 4580
0.25 76 32 5.7 17.15 MS63A4 4370
0.25 85 28 6.2 15.31 MS63A4 4230
0.25 99 24 6.9 13.08 MS63A4 4030
0.25 107 22 7.2 12.14 MS63A4 3940
0.25 124 19 8.3 10.49 MS63A4 3780
0.25 146 16 9.8 8.91 MS63A4 3590
0.25 163 15 11 7.96 MS63A4 3470
0.25 191 13 12 6.80 MS63A4 3310
0.25 204 12 12 6.37 MS63A4 3240
0.37 14 250 0.80 97.81 MS71A4 2520
0.37 16 215 0.95 83.69 MS71A4 5470
0.37 19 186 1.10 72.54 MS71A4 5690
0.37 20 174 1.15 67.80 MS71A4 5630
0.37 24 150 1.35 58.60 MS71A4 5510
0.37 28 128 1.55 49.79 MS71A4 5350
0.37 31 114 1.75 44.46 MS71A4 5230
0.37 36 97 2.1 37.97 MS71A4 5060
0.37 39 91 2.2 35.57 MS71A4 4990
0.37 46 77 2.6 29.96 MS71A4 4800
0.37 48 74 2.7 28.83 MS71A4 4750
0.37 55 64 3.1 24.99 MS71A4 4590
0.37 59 60 3.3 23.36 MS71A4 4510
0.37 68 52 3.6 20.19 MS71A4 4350
0.37 80 44 4.1 17.15 MS71A4 4160
0.37 90 39 4.5 15.31 MS71A4 4040
0.37 105 34 4.9 13.08 MS71A4 3860
0.37 114 31 5.1 12.14 MS71A4 3780
0.37 132 27 5.9 10.49 MS71A4 3630
0.37 155 23 7.0 8.91 MS71A4 3460
0.37 173 20 7.6 7.96 MS71A4 3350
0.37 203 17 8.6 6.80 MS71A4 3190
0.37 217 16 8.9 6.37 MS71A4 3130
0.37 257 14 10 5.36 MS71A4 2970
0.55 23 225 0.90 58.60 MS80A4 4850
0.55 27 192 1.05 49.79 MS80A4 4790
0.55 31 172 1.15 44.46 MS80A4 4740
0.55 36 147 1.35 37.97 MS80A4 4640
0.55 38 137 1.45 35.57 MS80A4 4600
0.55 45 116 1.75 29.96 MS80A4 4470
0.55 47 111 1.80 28.83 MS80A4 4440
0.55 54 97 2.1 24.99 MS80A4 4320
0.55 58 90 2.2 23.36 MS80A4 4260
0.55 67 78 2.4 20.19 MS80A4 4130
0.55 79 66 2.7 17.15 MS80A4 3980
0.55 89 59 3.0 15.31 MS80A4 3880
0.55 104 51 3.3 13.08 MS80A4 3730
0.55 112 47 3.4 12.14 MS80A4 3660
0.55 130 41 4.0 10.49 MS80A4 3520
0.55 153 34 4.7 8.91 MS80A4 3370
0.55 171 31 5.1 7.96 MS80A4 3270
0.55 200 26 5.7 6.80 MS80A4 3130
0.55 214 25 5.9 6.37 MS80A4 3070
0.55 254 21 6.8 5.36 MS80A4 2920
0.75 31 230 0.85 44.46 MS80A4 4170
0.75 36 197 1.00 37.97 MS80A4 4150
0.75 39 185 1.10 35.57 MS80A4 4140
0.75 46 156 1.30 29.96 MS80A4 4080
0.75 48 150 1.35 28.83 MS80A4 4060
0.75 55 130 1.55 24.99 MS80A4 3990
0.75 59 121 1.60 23.36 MS80A4 3950
0.75 68 105 1.75 20.19 MS80A4 3860
0.75 80 89 2.0 17.15 MS80A4 3750
0.75 90 80 2.2 15.31 MS80A4 3670
0.75 105 68 2.4 13.08 MS80A4 3550
0.75 114 63 2.5 12.14 MS80A4 3500
0.75 132 54 2.9 10.49 MS80A4 3380
0.75 155 46 3.5 8.91 MS80A4 3250
0.75 173 41 3.8 7.96 MS80A4 3160
0.75 203 35 4.2 6.80 MS80A4 3030
0.75 217 33 4.4 6.37 MS80A4 2980
0.75 257 28 5.0 5.36 MS80A4 2840
1.1 47 225 0.90 29.96 MS90A4 3420
1.1 56 188 1.05 24.99 MS90A4 3440
1.1 60 175 1.10 23.36 MS90A4 3440
1.1 69 152 1.20 20.19 MS90A4 3420
1.1 82 129 1.40 17.15 MS90A4 3370
1.1 91 115 1.50 15.31 MS90A4 3330
1.1 107 98 1.70 13.08 MS90A4 3260
1.1 115 91 1.75 12.14 MS90A4 3220
1.1 133 79 2.0 10.49 MS90A4 3140
1.1 157 60 2.4 8.91 MS90A4 3040
1.1 176 51 2.6 7.96 MS90A4 2970
1.1 206 48 2.9 6.80 MS90A4 2870
1.1 220 40 3.0 6.37 MS90A4 2830
1.1 261 35 3.5 5.36 MS90A4 2720
1.5 60 235 0.80 23.36 MS90A4 2860
1.5 70 205 0.90 20.19 MS90A4 2920
1.5 82 174 1.05 17.15 MS90A4 2940
1.5 92 156 1.10 15.31 MS90A4 2950
1.5 108 133 1.25 13.08 MS90A4 2930
1.5 116 123 1.30 12.14 MS90A4 2920
1.5 134 107 1.50 10.49 MS90A4 2880
1.5 158 91 1.75 8.91 MS90A4 2820
1.5 177 81 1.90 7.96 MS90A4 2770
1.5 207 69 2.2 6.80 MS90A4 2700
1.5 221 65 2.2 6.37 MS90A4 2670
1.5 263 55 2.6 5.36 MS90A4 2580
2.2 108 195 0.85 13.08 MS100A4 2370
2.2 134 156 1.00 10.49 MS100A4 2430
2.2 158 133 1.20 8.91 MS100A4 2440
2.2 177 119 1.30 7.96 MS100A4 2430
2.2 207 101 1.50 6.80 MS100A4 2410
2.2 221 95 1.55 6.37 MS100A4 2400
2.2 263 80 1.75 5.36 MS100A4 2350
3.0 157 182 0.90 8.91 MS100A4 2000
3.0 176 163 0.95 7.96 MS100A4 2040
3.0 206 139 1.10 6.80 MS100A4 2080
3.0 220 130 1.10 6.37 MS100A4 2080
3.0 261 110 1.30 5.36 MS100A4 2090

Монтажные исполнения

Монтажные исполнения
