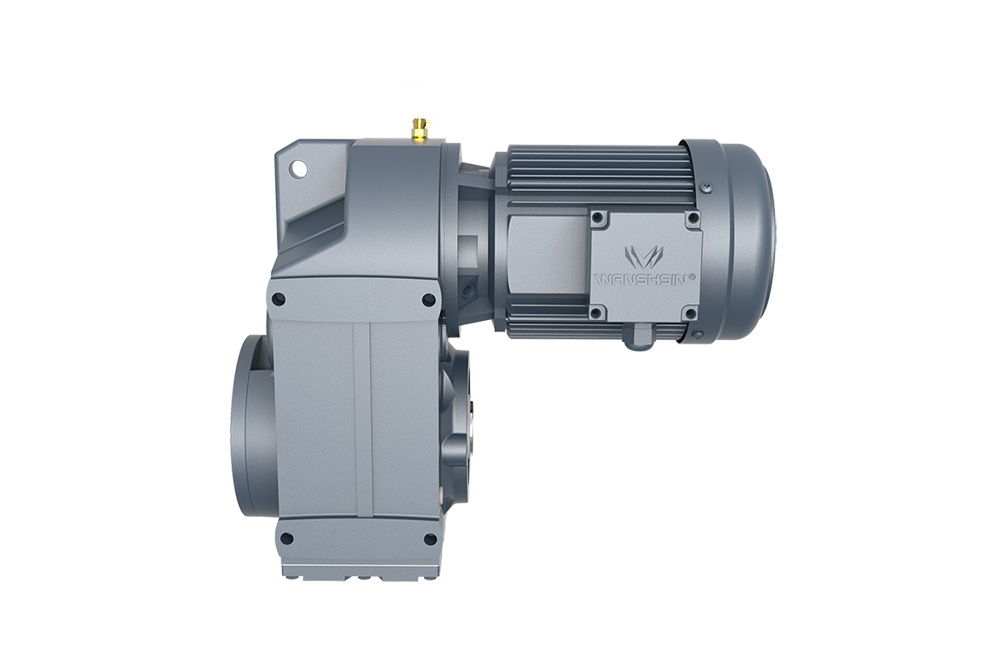

Плоско-цилиндрические мотор-редукторы WANSHSIN серии WXF

Плоско-цилиндрические мотор-редукторы WXF67, WXFF67, WXFA67, WXFA67B, WXFAF67, WXFA67/G

Заказать в один клик

Технические характеристики

F67 — лапки / цилиндрический вал
FF67 — опорный фланец / цилиндрический вал
FA67 — полый выходной вал / лапки
FA67B — лапки / полый выходной вал
FAF67 — опорный фланец / полый выходной вал

WXF67 — лапки / цилиндрический вал

WXF67 - лапки / цилиндрический вал

WXFF67 — опорный фланец / цилиндрический вал

WXFF67 - опорный фланец / цилиндрический вал

WXFA67 — полый выходной вал / лапки

WXFA67 - полый выходной вал / лапки

WXFA67B — лапки / полый выходной вал

WXFA67B - лапки / полый выходной вал

WXFAF67 — опорный фланец / полый выходной вал

WXFAF67 - опорный фланец / полый выходной вал

Габаритные и присоединительные размеры:

WXF67

WXF67

Цельный выходной вал

Цельный выходной вал F67

WXFA67B

WXFA67B

Полый выходной вал

Полый выходной вал FAB67

WXFF67

WXFF67

Цельный выходной вал

Цельный выходной вал FF67

WXFAF67

WXFAF67

Полый выходной вал

Полый выходной вал FAF67

WXFA67

WXFA67

Полый выходной вал

Полый выходной вал FA67

WXFA67/G

WXFA67/G

Присоединительные размеры под электродвигатель

 Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм  140  160  200  250  300
 Z5, мм  50  55  60  80   90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя



Вес 48 кг
Габариты 38 × 55 × 40 см
Частота вращения выходного вала, об/мин

Мощность

Передаточное число

Тип редуктора

Выходной фланец

,

Реактивная штанга

,

Выходной вал

,

Таблица подбора редуктора

Мощность двигателя, кВт Частота вращения
выходного вала, об/мин		 Крутящий момент, Нм Сервис-фактор Передаточное число Двигатель IEC Радиальная нагрузка, Н
0,12 0.97 920 0.90 1429 63A4 9270
0,12 1.1 830 1.00 1271 63A4 10200
0,12 1.2 700 1.15 1102 63A4 11300
0,12 1.4 615 1.35 970 63A4 11800
0,12 1.6 540 1.50 858 63A4 12200
0,12 1.8 475 1.75 755 63A4 12500
0,12 2.2 405 2.0 641 63A4 12800
0,12 2.4 375 2.2 572 63A4 12900
0,12 2.7 320 2.6 509 63A4 13000
0,12 3.2 275 3.0 437 63A4 13000
0,12 3.9 290 2.8 228.99 63A6 13000
0,12 4.6 250 3.3 195.39 63A6 13000
0,12 5.3 220 3.8 170.85 63A6 13000
0,12 5.6 205 4.0 162.31 63A6 13000
0,12 6.3 181 4.5 142.40 63A6 13000
0,18 1.5 910 0.90 858 63A4 9370
0,18 1.8 800 1.00 755 63A4 10400
0,18 2.1 685 1.20 641 63A4 11400
0,18 2.3 625 1.30 572 63A4 11800
0,18 2.6 540 1.50 509 63A4 12200
0,18 3.0 470 1.75 437 63A4 12600
0,18 3.4 420 1.95 384 63A4 12700
0,18 2.6 560 1.45 500 63A4 12100
0,18 2.9 510 1.60 454 63A4 12400
0,18 3.4 440 1.85 392 63A4 12700
0,18 4.0 370 2.2 333 63A4 12900
0,18 4.4 325 2.5 297 63A4 13000
0,18 5.1 285 2.9 261 63A4 13000
0,18 5.6 260 3.2 238 63A4 13000
0,18 6.6 215 3.8 200 63A4 13000
0,18 3.8 450 1.80 228.99 63A6 12600
0,18 4.4 385 2.1 195.39 63A6 12900
0,18 5.1 340 2.4 170.85 63A6 13000
0,18 5.8 300 2.8 228.99 63A4 13000
0,18 6.7 255 3.2 195.39 63A4 13000
0,18 7.7 225 3.7 170.85 63A4 13000
0,25 2.0 1000 0.80 641 63A4 9370
0,25 2.3 910 0.90 572 63A4 9440
0,25 2.6 795 1.05 509 63A4 10500
0,25 3.0 685 1.20 437 63A4 11400
0,25 2.6 810 1.00 500 63A4 10400
0,25 2.9 740 1.10 454 63A4 11000
0,25 3.3 635 1.30 392 63A4 11700
0,25 3.9 535 1.55 333 63A4 12200
0,25 4.4 475 1.70 297 63A4 12500
0,25 5.0 420 1.95 261 63A4 12700
0,25 5.5 375 2.2 238 63A4 12900
0,25 3.8 620 1.30 228.99 71A6 11800
0,25 4.5 530 1.55 195.39 71A6 12300
0,25 5.2 465 1.75 170.85 71A6 12600
0,25 5.4 440 1.85 162.31 71A6 12700
0,25 6.2 385 2.1 142.40 71A6 12900
0,25 5.7 420 1.95 228.99 63A4 12700
0,25 6.7 360 2.3 195.39 63A4 13000
0,25 7.6 315 2.6 170.85 63A4 13000
0,25 8.0 300 2.8 162.31 63A4 13000
0,25 9.1 260 3.1 142.40 63A4 13000
0.37 3.2 980 0.85 437 71A4 5750
0.37 3.6 870 0.95 384 71A4 9880
0.37 4.1 770 1.05 338 71A4 10800
0.37 4.5 685 1.20 305 71A4 11400
0.37 5.4 575 1.40 257 71A4 12000
0.37 6.0 510 1.60 231 71A4 12400
0.37 4.6 765 1.05 195.39 80A6 10800
0.37 5.3 670 1.20 170.85 80A6 11500
0.37 5.6 635 1.30 162.31 80A6 11700
0.37 6.3 560 1.45 142.40 80A6 12100
0.37 7.4 475 1.75 120.79 80A6 12500
0.37 6.0 585 1.40 228.99 71A4 12000
0.37 7.1 500 1.65 195.39 71A4 12400
0.37 8.1 435 1.85 170.85 71A4 12700
0.37 8.5 415 1.95 162.31 71A4 12800
0.37 9.7 365 2.2 142.40 71A4 12900
0.37 11 310 2.7 120.79 71A4 13000
0.55 5.3 890 0.90 257 80A4 9660
0.55 5.9 790 1.05 231 80A4 10600
0.55 6.6 705 1.15 205 80A4 11200
0.55 7.8 600 1.35 175 80A4 11900
0.55 7.0 755 1.10 195.39 80A4 10900
0.55 8.0 660 1.25 170.85 80A4 11500
0.55 8.4 625 1.30 162.31 80A4 11700
0.55 9.6 550 1.50 142.40 80A4 12200
0.55 11 465 1.75 120.79 80A4 12600
0.55 12 420 1.95 109.04 80A4 12700
0.55 14 370 2.2 95.94 80A4 12900
0.55 15 350 2.3 90.59 80A4 13000
0.55 17 310 2.7 79.76 80A4 13000
0.75 8.1 890 0.90 170.85 80A4 9670
0.75 8.5 840 0.95 162.31 80A4 10100
0.75 9.7 740 1.10 142.40 80A4 11000
0.75 11 625 1.30 120.79 80A4 11700
0.75 13 565 1.45 109.04 80A4 12100
0.75 14 500 1.65 95.94 80A4 12400
0.75 15 470 1.75 90.59 80A4 12500
0.75 17 415 2.0 79.76 80A4 12800
0.75 20 350 2.3 67.65 80A4 13000
0.75 23 315 2.6 61.07 80A4 13000
1.1 12 910 0.90 120.79 90A4 9460
1.1 13 820 1.00 109.04 90A4 10300
1.1 15 720 1.15 95.94 90A4 11100
1.1 15 680 1.20 90.59 90A4 11400
1.1 18 600 1.35 79.76 90A4 11900
1.1 21 510 1.60 67.65 90A4 12400
1.1 23 460 1.80 61.07 90A4 12600
1.1 26 405 2.0 53.73 90A4 12800
1.1 28 380 2.2 50.74 90A4 12900
1.1 32 325 2.5 43.20 90A4 13000
1.1 36 295 2.7 39.26 90A4 13000
1.1 41 255 2.9 34.01 90A4 13000
1.5 16 920 0.90 90.59 90A4 9300
1.5 18 810 1.00 79.76 90A4 10400
1.5 21 685 1.20 67.65 90A4 11400
1.5 23 620 1.30 61.07 90A4 11800
1.5 26 545 1.50 53.73 90A4 12200
1.5 28 515 1.60 50.74 90A4 12300
1.5 33 440 1.85 43.20 90A4 12700
1.5 36 400 1.95 39.26 90A4 12800
1.5 39 370 2.2 36.30 90A4 12900
1.5 44 325 2.5 32.08 90A4 13000
1.5 51 280 2.9 27.41 90A4 13000
1.5 56 255 3.2 25.13 90A4 13000
2.2 23 910 0.90 61.07 100A4 9420
2.2 26 800 1.00 53.73 100A4 10500
2.2 28 755 1.10 50.74 100A4 10800
2.2 33 645 1.25 43.20 100A4 11600
2.2 36 585 1.35 39.26 100A4 12000
2.2 41 505 1.45 34.01 100A4 12400
2.2 44 480 1.70 32.08 100A4 12500
2.2 51 410 2.0 27.41 100A4 12800
2.2 56 375 2.2 25.13 100A4 12900
2.2 64 330 2.5 22.05 100A4 13000
2.2 67 310 2.6 20.90 100A4 13000
2.2 77 275 3.0 18.29 100A4 13000
3.0 32 880 0.95 43.20 100A4 9690
3.0 36 800 0.95 39.26 100A4 10500
3.0 41 695 1.05 34.01 100A4 11300
3.0 44 655 1.25 32.08 100A4 11600
3.0 51 560 1.45 27.41 100A4 12100
3.0 56 515 1.60 25.13 100A4 12300
3.0 63 450 1.80 22.05 100A4 12600
3.0 67 430 1.90 20.90 100A4 12700
3.0 77 375 2.2 18.29 100A4 12900
3.0 85 335 2.4 16.48 100A4 13000
3.0 97 295 2.8 14.46 100A4 13000
4.0 52 735 1.10 27.41 112A4 11000
4.0 57 675 1.20 25.13 112A4 11400
4.0 64 595 1.40 22.05 112A4 11900
4.0 68 560 1.45 20.90 112A4 12100
4.0 78 490 1.65 18.29 112A4 12400
4.0 86 445 1.85 16.48 112A4 12700
4.0 98 390 2.1 14.46 112A4 12900
4.0 111 345 2.4 12.76 112A4 13000
4.0 126 305 2.7 11.31 112A4 13000
4.0 147 260 3.2 9.66 112A4 13000
4.0 156 245 2.2 9.08 112A4 13000
4.0 165 230 2.5 8.60 112A4 12800
4.0 189 205 3.0 7.53 112A4 12400
4.0 209 183 3.4 6.78 112A4 12100
4.0 239 160 3.8 5.95 112A4 11700
4.0 270 141 4.2 5.25 112A4 11400
4.0 305 125 4.5 4.66 112A4 11000
4.0 357 107 4.7 3.97 112A4 10600
5.5 65 810 1.00 22.05 132A4 10400
5.5 68 770 1.05 20.90 132A4 10800
5.5 78 670 1.20 18.29 132A4 11500
5.5 87 605 1.35 16.48 132A4 11900
5.5 99 530 1.55 14.46 132A4 12300
5.5 112 470 1.75 12.76 132A4 12500
5.5 126 415 1.95 11.31 132A4 12800
5.5 148 355 2.3 9.66 132A4 12900
5.5 158 335 1.60 9.08 132A4 12400
5.5 166 315 1.80 8.60 132A4 12300
5.5 190 275 2.2 7.53 132A4 12000
5.5 211 250 2.5 6.78 132A4 11700
5.5 240 220 2.8 5.95 132A4 11400
5.5 272 193 3.1 5.25 132A4 11100
5.5 307 171 3.3 4.66 132A4 10700
5.5 360 146 3.4 3.97 132A4 10300

Монтажное положение

Монтажное положение
