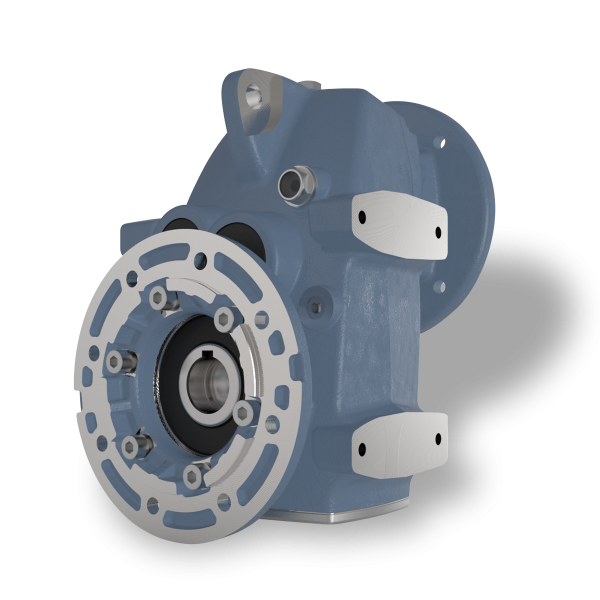

Плоско-цилиндрические мотор-редукторы Motive серии STON 5 (ST5)

Тип: Плоско-цилиндрический многоступенчатый мотор-редуктор
Мощность: 0,25–5,5 кВт
Крутящий момент: до 500 Н·м
Передаточные числа: 4-120
КПД: до 96%
Класс защиты: IP55 (стандарт), IP65 (опция)

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Корпус: Усиленный алюминиевый сплав EN AC-43400 с ребрами жесткости 1
Зубчатые передачи:
- Шестерни из стали 18CrNiMo7-6 с цементацией (твердость 60–64 HRC)
- Класс точности DIN 6 для минимального люфта и шума
Подшипники: Прецизионные шарикоподшипники SKF/FAG
Валы:
- Входной: сталь C45 с защитным покрытием
- Выходной: сталь 42CrMo4 с индукционной закалкой

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр	Значение
Макс. радиальная нагрузка	4000 Н
Осевая нагрузка	2000 Н
Уровень шума	≤68 дБ
Температурный диапазон	-20°C…+80°C
Ресурс работы	40 000 часов

ВАРИАНТЫ ИСПОЛНЕНИЯ

Способы монтажа:
- Фланцевый (B5/B14)
- На лапах (IM B3)
- Комбинированный (IM B35) 1
Типы выходного вала:
- Сплошной вал (шпоночный паз по DIN 6885)
- Полый вал (шлицевое соединение)

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания: 220/380/415В 50Гц
Класс изоляции: F
Степень защиты двигателя: IP55
Класс энергоэффективности: IE3 (стандарт), IE4 (опция)

ПРЕИМУЩЕСТВА СЕРИИ ST5

✔ Компактная плоская конструкция для ограниченного монтажного пространства
✔ Высокий КПД и плавность хода благодаря прецизионным шестерням
✔ Универсальность монтажа (фланец/лапы/комбинированный)
✔ Долгий срок службы (более 40 000 часов)
✔ Совместимость с ЧПУ и частотными преобразователями

ОБЛАСТИ ПРИМЕНЕНИЯ

Пищевая промышленность (мешалки, конвейеры)
Упаковочные машины высокой производительности
Системы вентиляции и HVAC
Медицинское оборудование
Автоматизированные производственные линии

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

▸ Электромагнитный тормоз (24VDC/230VAC)
▸ Энкодеры (абсолютные/инкрементальные)
▸ Исполнение из нержавеющей стали (AISI 316) для агрессивных сред
▸ Система термомониторинга с выходом 4–20 мА
▸ Взрывозащищенное исполнение (ATEX)

ГАРАНТИЯ И СЕРТИФИКАЦИЯ

Гарантийный срок: 36 месяцев
Сертификаты: CE, RoHS, ISO 9001:2015

КОМПЛЕКТАЦИЯ

Мотор-редуктор в сборе с предустановленной смазкой
Комплект крепежных элементов
Паспорт изделия с QR-кодом
Руководство по эксплуатации (на 8 языках)

Вес	40 кг
Габариты	50 × 50 × 50 см

Технические характеристики

STON 5 (700Nm)		ВХОД				fs	ВЫХОД			INPUT B5 IEC 72-1
ratio i: rated	ratio i: real	kW	Hp	motor	n1 [rpm]	fs	n2 [rpm]	M2 [Nm]	M2 [Kgm]	stage	71	80	90	100/112
120	117,93	0,37	0,5	90S-8	670	1,61	5,7	584,64	59,60	3
		0,55	0,75	80B-6	917	1,43	7,8	634,97	64,73	3
		0,75	1	80B-4	1394	1,24	11,8	569,59	58,06	3
		0,25	0,35	80B-8	691	2,45	5,9	383,02	39,04	3
		0,37	0,5	80A-6	928	2,16	7,9	422,10	43,03	3
		0,55	0,75	80A-4	1391	1,68	11,8	418,60	42,67	3
		0,37	0,5	71B-4	1400	2,52	11,9	279,79	28,52	3
110	101,08	0,37	0,5	90S-8	670	1,34	6,6	501,12	51,08	3
		0,55	0,75	80B-6	917	1,27	9,1	544,26	55,48	3
		0,75	1	80B-4	1394	1,29	13,8	488,22	49,77	3
		0,25	0,35	80B-8	691	2,04	6,8	328,30	33,47	3
		0,37	0,5	80A-6	928	1,91	9,2	361,80	36,88	3
		0,55	0,75	80A-4	1391	1,76	13,8	358,80	36,57	3
		0,37	0,5	71B-4	1400	2,63	13,8	239,82	24,45	3
100	98,70	0,75	1	80B-4	1394	1,24	14,1	476,70	48,59	3
		0,55	0,75	80A-4	1391	1,69	14,1	350,34	35,71	3
		0,37	0,5	71B-4	1400	2,53	14,2	234,17	23,87	3
		0,37	0,5	90S-8	670	1,33	6,8	489,30	49,88	3
		0,55	0,75	80B-6	917	1,11	9,3	531,42	54,17	3
90	84,60	1,1	1,5	90S-4	1378	1,21	16,3	606,24	61,80	3
		0,75	1	80B-4	1394	1,79	16,5	408,60	41,65	3
		0,55	0,75	80A-4	1391	2,43	16,4	300,29	30,61	3
80	79,76	1,1	1,5	90S-4	1378	1,17	17,3	571,54	58,26	3
		0,75	1	80B-4	1394	1,73	17,5	385,21	39,27	3
		0,55	0,75	80A-4	1391	2,35	17,4	283,10	28,86	3
70	68,36	1,1	1,5	90S-4	1378	1,29	20,2	489,89	49,94	3
		0,75	1	80B-4	1394	1,92	20,4	330,18	33,66	3
		0,55	0,75	80A-4	1391	2,61	20,3	242,66	24,74	3
60	58,67	1,1	1,5	90S-4	1378	1,17	23,5	420,40	42,85	3
		0,75	1	80B-4	1394	1,73	23,8	283,35	28,88	3
		0,55	0,75	80A-4	1391	2,35	23,7	208,24	21,23	3
55	55,55	1,5	2	90L-4	1413	1,30	25,4	529,33	53,96	3
		1,1	1,5	90S-4	1378	1,73	24,8	398,04	40,57	3
		0,75	1	80B-4	1394	2,57	25,1	268,27	27,35	3
50	50,29	1,5	2	90L-4	1413	1,16	28,1	479,21	48,85	3
		1,1	1,5	90S-4	1378	1,54	27,4	360,35	36,73	3
		0,75	1	80B-4	1394	2,29	27,7	242,87	24,76	3
45	46,07	1,5	2	90L-4	1413	1,38	30,7	439,05	44,75	3
		1,1	1,5	90S-4	1378	1,84	29,9	330,14	33,65	3
		0,75	1	80B-4	1394	2,73	30,3	222,51	22,68	3 3
40	40,86	1,5	2	90L-4	1413	1,32	34,6	389,36	39,69	3 3
		1,1	1,5	90S-4	1378	1,75	33,7	292,78	29,85	3
		0,75	1	80B-4	1394	2,60	34,1	197,33	20,12	3
35	33,89	2,2	3	100LA-4	1435	1,27	42,3	466,39	47,54	3
		1,5	2	90L-4	1413	1,84	41,7	322,95	32,92	3 3
		1,1	1,5	90S-4	1378	2,45	40,7	242,84	24,75	3 3
30	29,85	2,2	3	100LA-4	1435	1,33	48,1	410,87	41,88	3
		1,5	2	90L-4	1413	1,92	47,3	284,50	29,00	3
		1,1	1,5	90S-4	1378	2,56	46,2	213,93	21,81	3

STON 5 (700Nm)		ВХОД				fs	ВЫХОД			INPUT B5 IEC 72-1
ratio i: rated	ratio i: real	kW	Hp	motor	n1 [rpm]	fs	n2 [rpm]	M2 [Nm]	M2 [Kgm]	stage	63	71	80	90	100/112
28	27,81	2,2	3	100LA-4	1435	1,28	51,6	382,74	39,02	3
		1,5	2	90L-4	1413	1,85	50,8	265,02	27,02	3
		1,1	1,5	90S-4	1378	2,46	49,6	199,29	20,31	3
23	23,06	2,2	3	100LA-4	1435	1,28	62,2	317,37	32,35	3
		1,5	2	90L-4	1413	1,85	61,3	219,76	22,40	3
		1,1	1,5	90S-4	1378	2,46	59,8	165,25	16,84	3
25	25,27	3	4	100LB-4	1407	1,11	55,7	494,00	50,36	2
		2,2	3	100LA-4	1435	1,54	56,8	355,20	36,21	2
		1,5	2	90L-4	1413	2,23	55,9	245,95	25,07	2
20	17,99	5	6,8	112M-4	1415	1,15	78,7	582,80	59,41	2
		3	4	100LB-4	1407	1,91	78,2	351,67	35,85	2
		2,2	3	100LA-4	1435	2,66	79,8	252,86	25,78	2
15	15,06	4	5,5	112M-4	1415	1,25	94,0	390,21	39,78	2
		3	4	100LB-4	1407	1,65	93,4	294,32	30,00	2
		2,2	3	100LA-4	1435	2,30	95,3	211,62	21,57	2
13	12,00	5	6,8	112MB-4	1445	1,29	120,4	380,59	38,80	2
		4	5,5	112M-4	1415	1,58	117,9	310,93	31,70	2
		3	4	100LB-4	1407	2,10	117,3	234,52	23,91	2
10	10,04	5	6,8	112MB-4	1445	1,45	143,9	318,53	32,47	2
		4	5,5	112M-4	1415	1,77	140,9	260,23	26,53	2
		3	4	100LB-4	1407	2,35	140,1	196,28	20,01	2
7	7,39	5	6,8	112MB-4	1445	1,45	195,6	234,30	23,88	2
		4	5,5	112M-4	1415	1,77	191,6	191,41	19,51	2
		3	4	100LB-4	1407	2,35	190,5	144,38	14,72	2
5	5,59	5	6,8	112MB-4	1445	1,24	258,5	177,33	18,08	2
		4	5,5	112M-4	1415	1,52	253,1	144,87	14,77	2
		3	4	100LB-4	1407	2,01	251,7	109,27	11,14	2
		3	4	100L-2	2882	4,12	515,6	53,35	5,44	2
		4	5	112M-2	2887	3,10	516,5	71,01	7,24	2
		5,5	7,5	112MB-2	2883	2,25	515,7	97,77	9,97	2
4	3,49	5	6,8	112MB-4	1445	1,28	414,0	110,73	11,29	2
		4	5,5	112M-4	1415	1,57	405,4	90,46	9,22	2
		3	4	100LB-4	1407	2,08	403,1	68,23	6,96	2
		3	4	100L-2	2882	4,25	825,6	33,31	3,40	2
		4	5	112M-2	2887	3,20	827,2	44,33	4,52	2
		5,5	7,5	112MB-2	2883	2,32	826,1	61,04	6,22	2

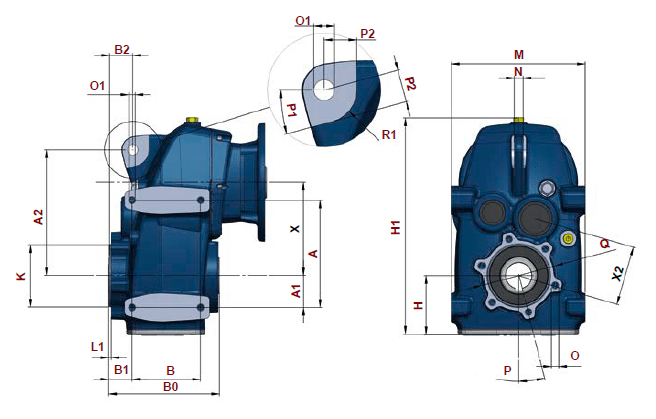

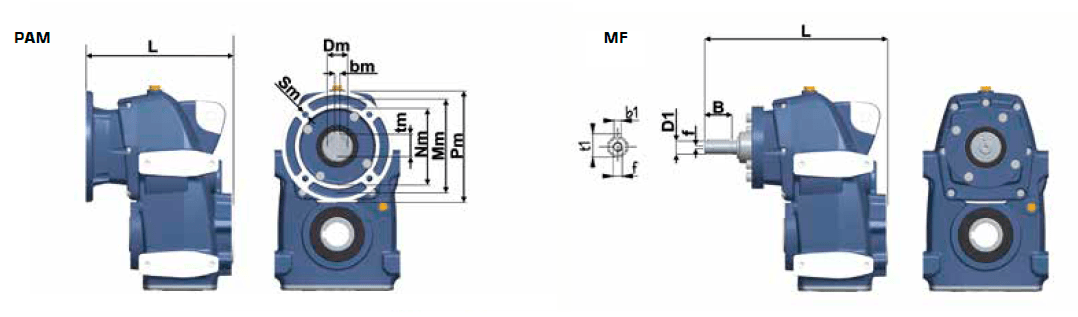

Габаритные и присоединительные размеры

Ston	motor type		Nm	Mm	Pm	Sm	Dm	tm	bm	L	L*	L1	D1	f	b1	t1	M2	L (MF)
5	71	B5	110	130	160	M8	14	16,3	5	226,5	7,5	50	24	M8x25	8	27	60	279
	80	B5	130	165	200	M10	19	21,8	6	235,5	6							289,5
	90	B5	130	165	200	M10	24	27,3	8	235,5	6							289,5
	100/112	B5	180	215	250	M12	28	31,3	8	236,5	6,5							290

STON	OFL	KP	KM (j6)	KN	KS	KL	KA	KB	KC (0; -0,5)
5	OFL250	250	180	215	M12x40	29,5	26,5	12	4

STON

(Øg7)

(Ø)

40,5

198

105

170

M12x20

33,5

102

137

15°

STON

(Ø)

(Øk6)

(ØH7)

(±0,1)

(+0,2;0)

(E9)

200

328

93,5

15°

M12x20

125

166

ISO 4762 M16x40

43,3

STON	d (k6)	B	B1	G1	L	f	b1	t1
5	35	70	73,5	166	254,5	M12	10	38
5	40	80	83,5	166	264,7	M14	12	43

STON	ØT1	ØT2	T3	T4	ΔL
5	40	12,5	5	18	1,5

Монтажные положения

Уровень масла в редукторе в зависимости от монтажного положения

STON	oil (lt)						ISO	temp.	oil type
STON	B3	B6	B7	B8	V5	V6	ISO	temp.	oil type
ST3	1,05	1,10	1,10	0,95	1,25	1,50	VG 220	-25 +80°C	Mobil Glygoyle 30	Shell tivela S220
ST4	1,90	1,75	1,75	1,65	2,20	2,55
ST5	2,20	2,10	2,10	2	3	3,50

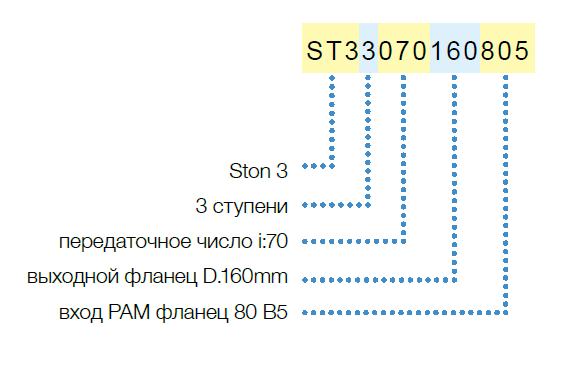

Кодовая система обозначений

КОДОВАЯ СИСТЕМА

1) Первые 4 цифры обозначают типоразмер редуктора STON

ST3 = Ston 3
ST4 = Ston 4
ST5 = Ston 5

2) Пятая цифра обозначает количество ступеней редуктора

2 — 2 ступени
3 — 3 ступени

3) Следующие цифры обозначают передаточное отношение

020 — i:20
120 — i:120

4) Следующие 3 символа указывают на монтажное положение и размер фланца

160 — выходной фланец 71B5 KP=160
200 — выходной фланец 80/90B5 KP=200
250 — выходной фланец 100/112B5 KP=250
UNV — без выходного фланца
SHR — с усадочным доском

5) Следующие 3 цифры обозначают размер входного фланца

805 — 80B5
905 — 90B5
125 — 100-112B5
135 — 132B5 и т.д. …
