Червячные мотор-редукторы Varvel серии SRT, MRT, FRT

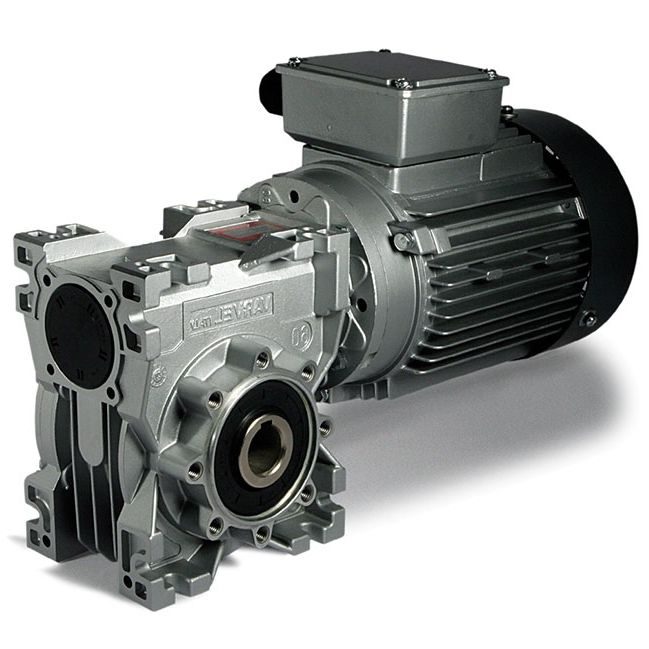

Червячные мотор-редукторы SRT 28, MRT 28, FRT 28

Заказать в один клик

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

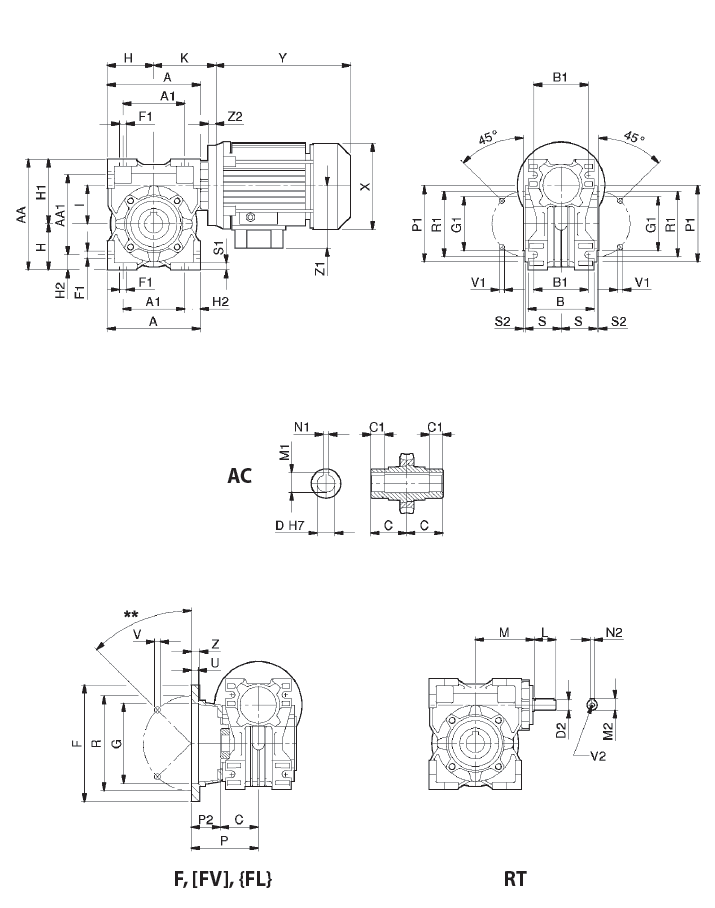

Одноступенчатый червячный редуктор SRT. Габаритные и присоединительные размеры
RT 28
A 80
A1 54
AA 97
AA1 71
B 53
B1 44
C 30
C1 26,5
D (H7) 14
D* (H7) —
D2 (h6) 9
F 80
F1 7
G (H8) 50
G1 (h8) 55
H 40
H1 57
H2 13
I 28
K 57,5
L 20
M 50
M1 16,3
M2 10,2
N1 5
N2 3
P 53
P1 75
P2 23
R 68
R1 65
S 27,5
S1 6
S2 2,5
U 10
V 7
V1 M610 (4)
V2 M410
Z 7
Z2 13

Дополнительное оборудование для RT

Дополнительное оборудование для RT

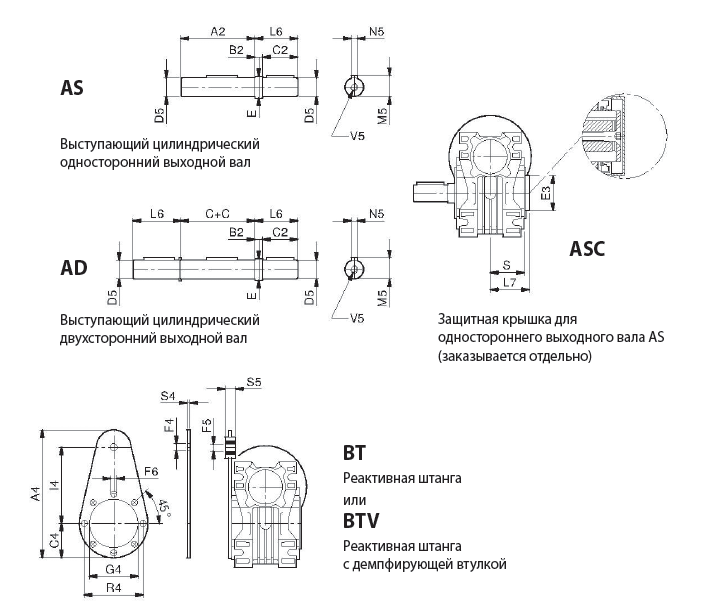

Дополнительное оборудование для RT. Габаритные и присоединительные размеры
RT 28
AS & A2 58
AD B2 1
C 30
C2 30
D5 (g6) 14
E 14
L6 31
M5 16
N5 (h9) 5
V5 M510
ASC E3 50
L7 36
S 27,5
BT & A4 138
BTV C4 38
F4 10,5
F5 10
F6 7
G4 55
I4 80
R4 65
S4 4
S5 15
TLE D6 52
E1 10
E2 28
L3 30
L4 94
M6 70
TLI D (H7) 14
D2 40
D3 14,220
L 45
M1 15,4*
N1 (h9) 5
VB D9 9
L8 20
M8 43
M9 10,2
N9 (h9) 3
V8 M410

Вес 3 кг
Габариты 15 × 15 × 15 см

Таблица подбора редуктора

Мощность двигателя, кВт Частота вращения выходного вала, об/мин Крутящий момент, Н*м Сервис-фактор Передаточное число Электродвигатель IEC Радиальная нагрузка, Н
0,06 280.0 1.8 10.1 5 56A4 597
0,06 186.7 2.6 6.9 7.5 56A4 683
0,06 140.0 3.4 5.4 10 56A4 752
0,06 93.3 4.7 3.8 15 56A4 861
0,06 70.0 6.0 3.0 20 56A4 948
0,06 56.0 7.0 3.0 25 56A4 1021
0,06 46.7 8.0 2.5 30 56A4 1085
0,06 35.0 9.7 1.9 40 56A4 1194
0,06 28.0 11 1.5 50 56A4 1286
0,06 23.3 13 1.3 60 56A4 1367
0,06 17.5 14 0.9 80 56A4 1504
0,06 15.0 18 0.9 60 63А6 1583
0,09 560.0 1.4 8.8 5 56A2 474
0,09 373.3 2.0 6.5 7.5 56A2 542
0,09 280.0 2.6 5.0 10 56A2 597
0,09 186.7 3.7 3.5 15 56A2 683
0,09 140.0 4.8 2.5 20 56A2 752
0,09 112.0 5.7 2.8 25 56A2 810
0,09 93.3 6.5 2.3 30 56A2 861
0,09 70.0 8.1 1.7 40 56A2 948
0,09 56.0 10 1.4 50 56A2 1021
0,09 46.7 11 1.1 60 56A2 1085
0,09 35.0 13 0.9 80 56A2 1194
0,09 280.0 2.7 6.7 5 56B4 597
0,09 186.7 3.9 4.6 7.5 56B4 683
0,09 140.0 5.0 3.6 10 56B4 752
0,09 93.3 7.1 2.5 15 56B4 861
0,09 70.0 9.0 2.0 20 56B4 948
0,09 56.0 10 2.0 25 56B4 1021
0,09 46.7 12 1.7 30 56B4 1085
0,09 35.0 14 1.2 40 56B4 1194
0,09 28.0 17 1.0 50 56B4 1286
0,09 23.3 19 0.9 60 56B4 1367
0,09 180.0 4.1 4.9 5 63B6 692
0,09 120.0 5.9 3.4 7.5 63B6 792
0,09 90.0 7.6 2.6 10 63B6 871
0,09 60.0 11 1.9 15 63B6 997
0,09 45.0 13 1.5 20 63B6 1098
0,09 36.0 15 1.5 25 63B6 1183
0,09 30.0 17 1.2 30 63B6 1257
0,09 22.5 21 1.0 40 63B6 1383
0,09 18.0 24 0.7 50 63B6 1490
0,12 280.0 3.6 5.1 5 63A4 597
0,12 186.7 5.2 3.4 7.5 63A4 683
0,12 140.0 6.7 2.7 10 63A4 752
0,12 93.3 9.5 1.9 15 63A4 861
0,12 70.0 12 1.5 20 63A4 948
0,12 56.0 14 1.5 25 63A4 1021
0,12 46.7 16 1.3 30 63A4 1085
0,12 35.0 19 0.9 40 63A4 1194
0,12 28.0 23 0.8 50 63A4 1286
0,12 180.0 5.4 3.7 5 63C6 692
0,12 120.0 7.9 2.5 7.5 63C6 792
0,12 90.0 10 2.0 10 63C6 871
0,12 60.0 14 1.4 15 63C6 997
0,12 45.0 18 1.1 20 63C6 1098
0,12 36.0 20 1.1 25 63C6 1183
0,12 30.0 23 0.9 30 63C6 1257
0,18 560.0 2.7 4.4 5 63A2 474
0,18 373.3 4.0 3.2 7.5 63A2 542
0,18 280.0 5.2 2.5 10 63A2 597
0,18 186.7 7.5 1.7 15 63A2 683
0,18 140.0 10 1.3 20 63A2 752
0,18 112.0 11 1.4 25 63A2 810
0,18 93.3 13 1.1 30 63A2 861
0,18 70.0 16 0.9 40 63A2 948
0,18 280.0 5.3 3.4 5 63B4 597
0,18 186.7 7.8 2.3 7.5 63B4 683
0,18 140.0 10 1.8 10 63B4 752
0,18 93.3 14 1.3 15 63B4 861
0,18 70.0 18 1.0 20 63B4 948
0,18 56.0 21 1.0 25 63B4 1021
0,18 46.7 24 0.8 30 63B4 1085
0,25 560.0 3.8 3.2 5 63 B2 474
0,25 373.3 5.6 2.3 7.5 63 B2 542
0,25 280.0 7.2 1.8 10 63 B2 597
0,25 186.7 10 1.3 15 63 B2 683
0,25 140.0 13 0.9 20 63 B2 752
0,25 112.0 16 1.0 25 63 B2 810
0,25 93.3 18 0.8 30 63 B2 861
0,37 560.0 5.6 2.1 5 71A2 474
0,37 373.3 8.2 1.6 7.5 71A2 542
0,37 280.0 11 1.2 10 71A2 597
0,37 186.7 15 0.8 15 71A2 683

Монтажные исполнения

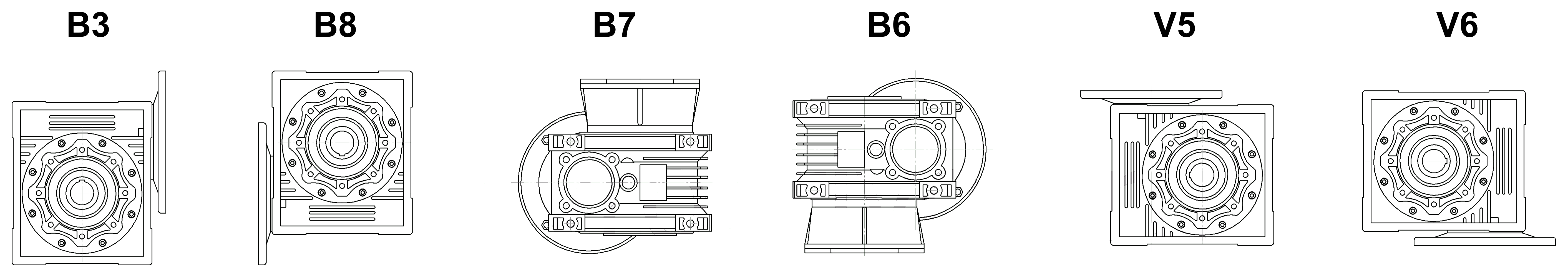

Монтажные исполнения для одноступенчатых редукторов

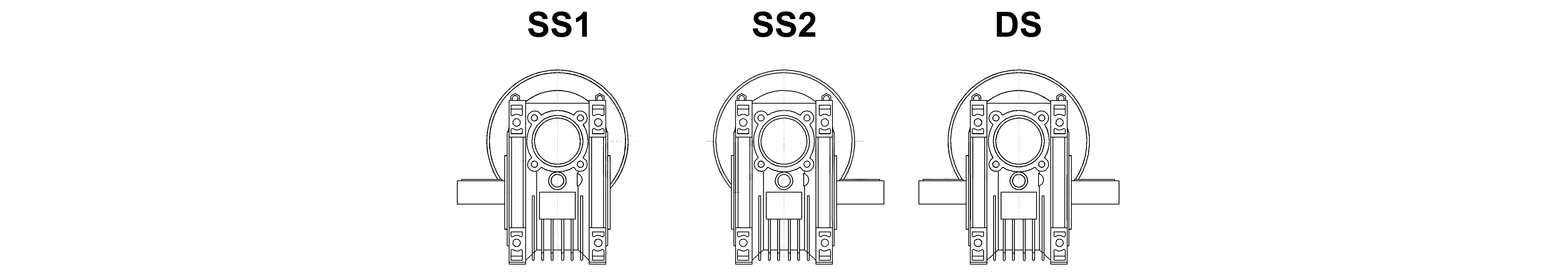

Исполнения выходных валов

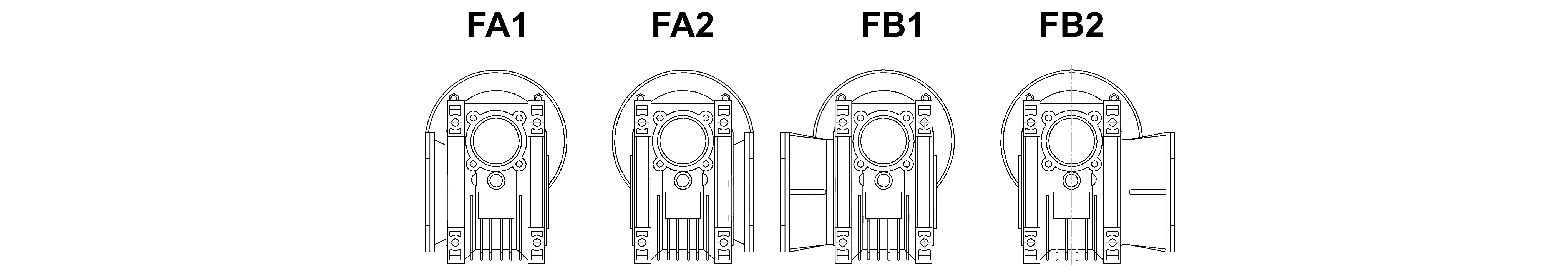

Исполнения с присоединительным фланцем на выходном валу

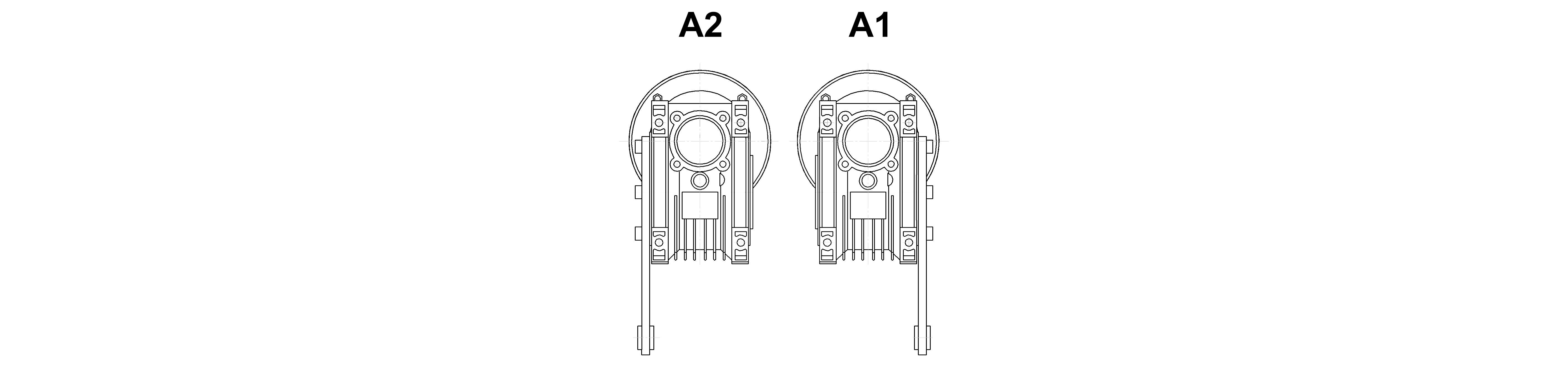

Исполнения с реактивной тягой
