Габаритные и присоединительные размеры

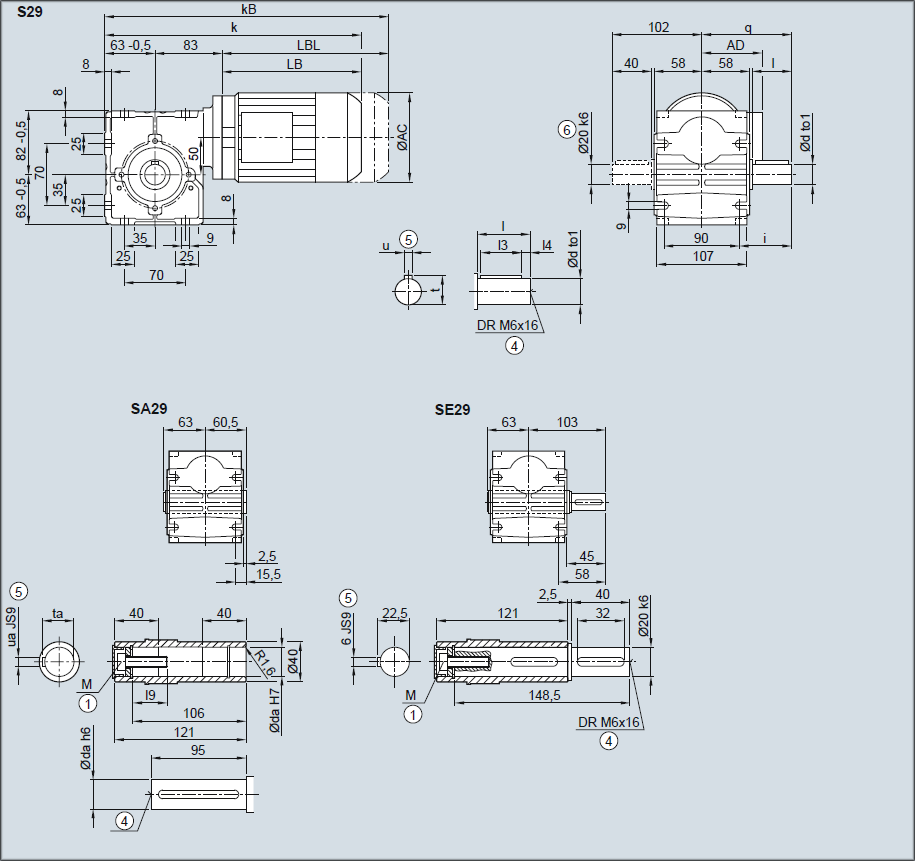

Редуктор S29, SA29, SE29 — Исполнение на лапах
| Сплошной вал | d | to1 | l | l3 | l4 | u | t | q | i | Полый вал | da | ua | ta | l9 | M |
| 20 | k6 | 40 | 32 | 4 | 6 | 22,5 | 102 | 57 | | 20 | 6 | 22,8 | 23,4 | M6 |
| 25 | k6 | 50 | 40 | 5 | 8 | 28,0 | 112 | 67 | 25 | 8 | 28,3 | 32,6 | M10 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 325,5 | 376,5 | 179,5 | 230,5 |
| LAI 71 | 139 | 111 | 356,5 | 407,5 | 210,5 | 261,5 |

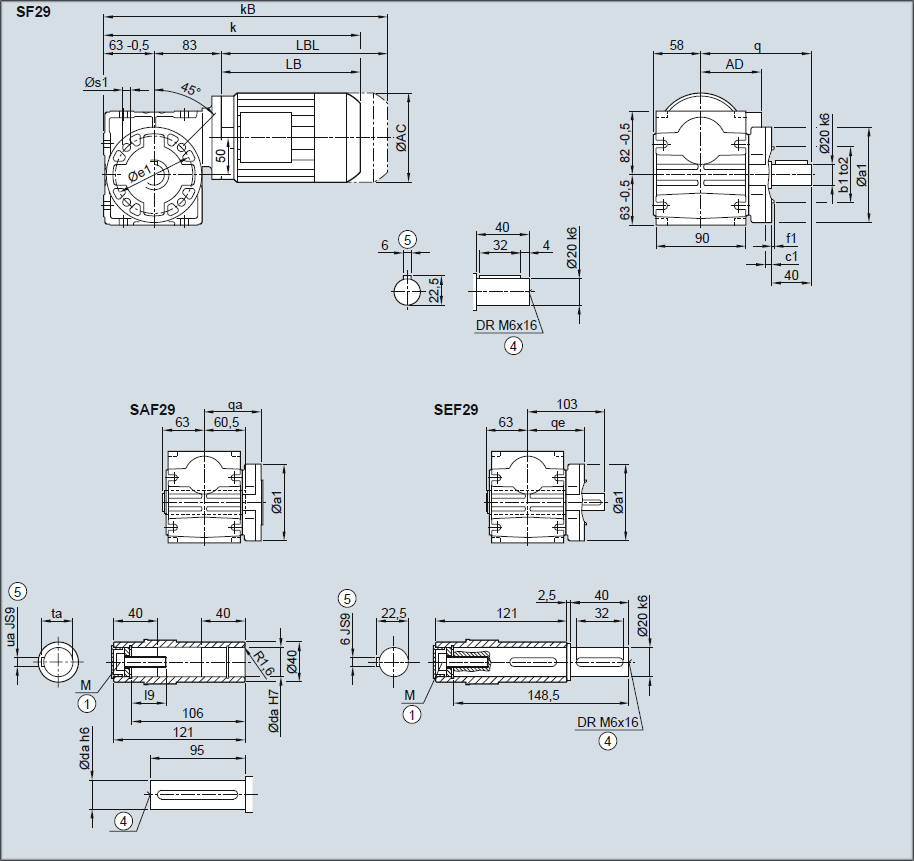

Редуктор SF29, SAF29, SEF29 — Исполнение с фланцем
| Сплошной вал | d | to1 | l | l3 | l4 | u | t | q | i | Полый вал | da | ua | ta | l9 | M |
| 20 | k6 | 40 | 32 | 4 | 6 | 22,5 | 102 | 57 | | 20 | 6 | 22,8 | 23,4 | M6 |
| 25 | k6 | 50 | 40 | 5 | 8 | 28,0 | 112 | 67 | 25 | 8 | 28,3 | 32,6 | M10 |
| Фланец | a1 | e1 | b1 | to2 | c1 | f1 | s1 | q | qa / qe |
| 120 | 100 | 80 | j6 | 8 | 3,0 | 6,6 | 120 | 80 |
| 160 | 130 | 110 | j6 | 8 | 3,5 | 9,0 | 135 | 85 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 325,5 | 376,5 | 179,5 | 230,5 |
| LAI 71 | 139 | 111 | 356,5 | 407,5 | 210,5 | 261,5 |

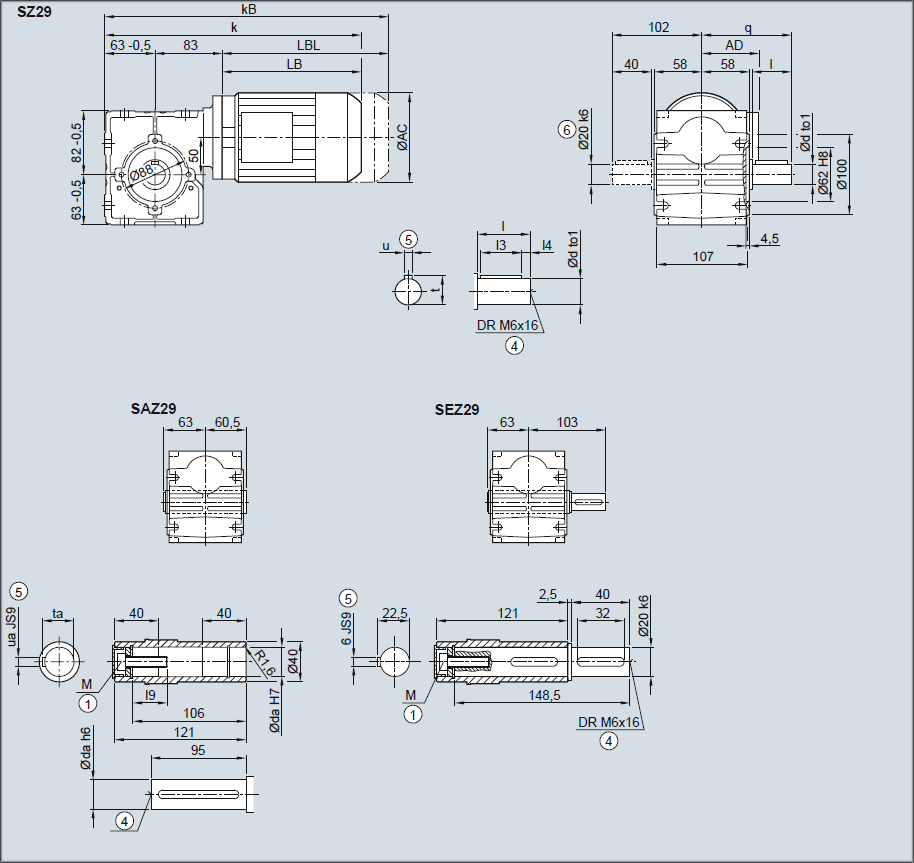

Редуктор SZ29, SAZ29, SEZ29 — Исполнение с окружностью отверстий под резьбу
| Сплошной вал | d | to1 | l | l3 | l4 | u | t | q | i | Полый вал | da | ua | ta | l9 | M |
| 20 | k6 | 40 | 32 | 4 | 6 | 22,5 | 102 | 57 | | 20 | 6 | 22,8 | 23,4 | M6 |
| 25 | k6 | 50 | 40 | 5 | 8 | 28,0 | 112 | 67 | 25 | 8 | 28,3 | 32,6 | M10 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 325,5 | 376,5 | 179,5 | 230,5 |
| LAI 71 | 139 | 111 | 356,5 | 407,5 | 210,5 | 261,5 |

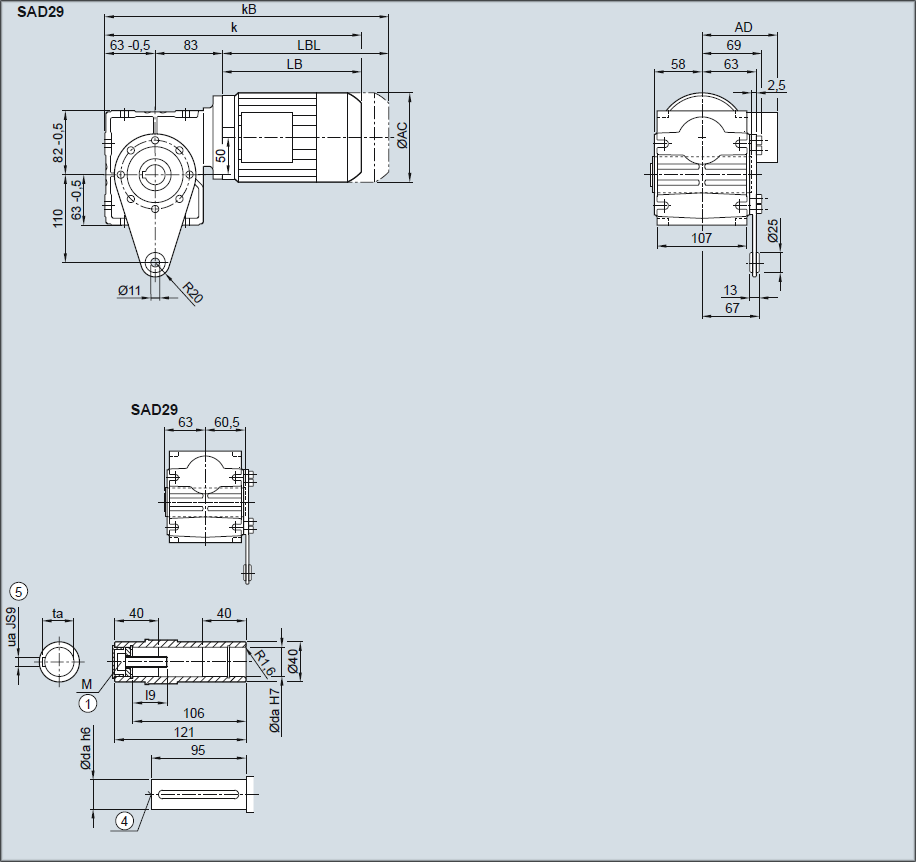

Редуктор SAD29 — Насадное исполнение
| Сплошной вал | d | to1 | l | l3 | l4 | u | t | q | i | Полый вал | da | ua | ta | l9 | M |
| 20 | k6 | 40 | 32 | 4 | 6 | 22,5 | 102 | 57 | | 20 | 6 | 22,8 | 23,4 | M6 |
| 25 | k6 | 50 | 40 | 5 | 8 | 28,0 | 112 | 67 | 25 | 8 | 28,3 | 32,6 | M10 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 325,5 | 376,5 | 179,5 | 230,5 |
| LAI 71 | 139 | 111 | 356,5 | 407,5 | 210,5 | 261,5 |
