Габаритные и присоединительные размеры

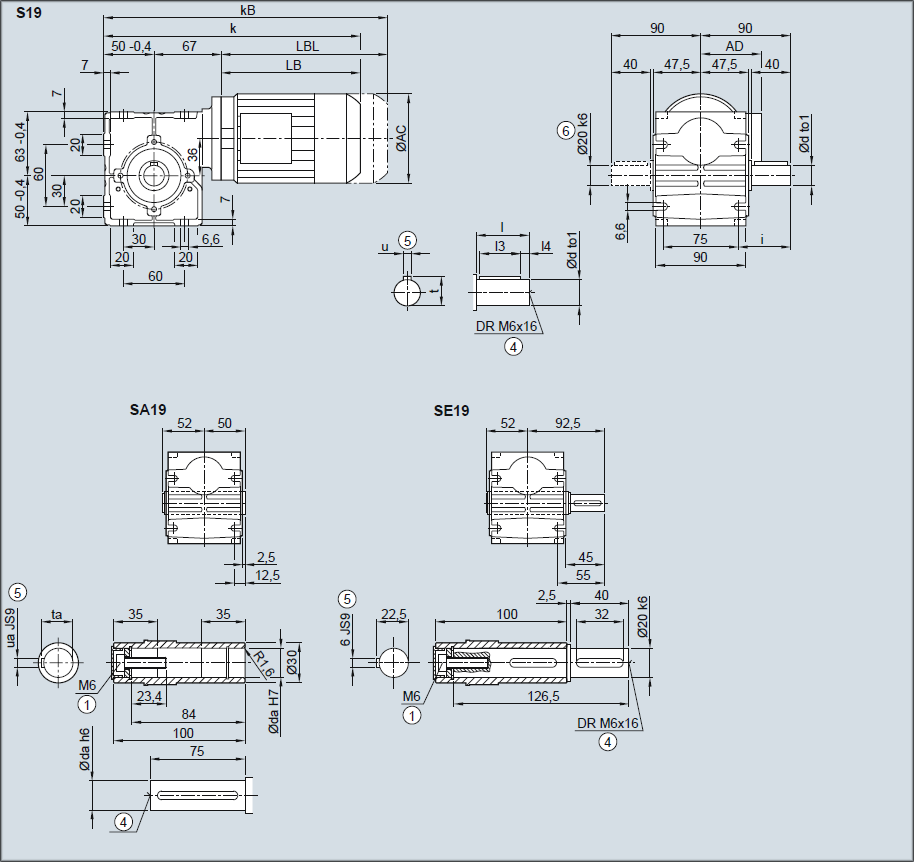

Редуктор S19, SA19, SE19 — Исполнение на лапах
| Сплошной вал | d | to1 | l | l3 | l4 | i | u | t | Полый вал | da | ua | ta |
| 18 | k6 | 40 | 32 | 4 | 52,5 | 6 | 20,5 | | 18 | 6 | 20,8 |
| 20 | k6 | 40 | 32 | 4 | 52,5 | 6 | 22,5 | 20 | 6 | 22,8 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 296,5 | 347,5 | 179,5 | 230,5 |
| LAI 71 | 139 | 111 | 327,0 | 378,5 | 210 | 261,5 |

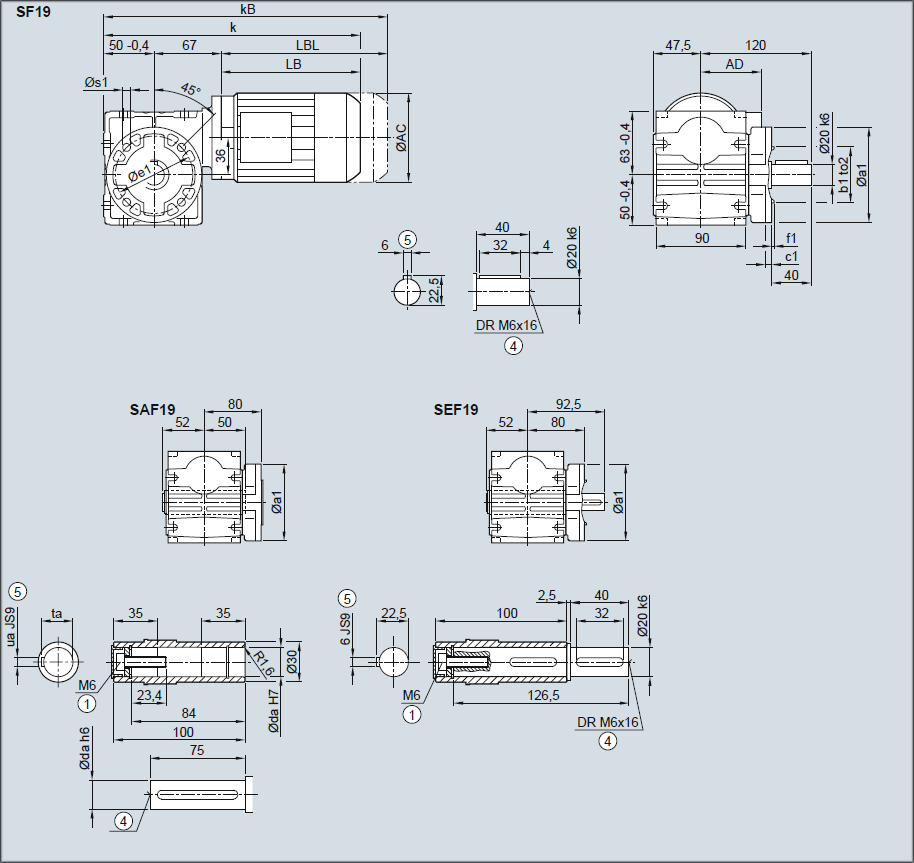

Редуктор SF19, SAF19, SEF19 — Исполнение с фланцем
| Сплошной вал | d | to1 | l | l3 | l4 | i | u | t | Полый вал | da | ua | ta |
| 18 | k6 | 40 | 32 | 4 | 52,5 | 6 | 20,5 | | 18 | 6 | 20,8 |
| 20 | k6 | 40 | 32 | 4 | 52,5 | 6 | 22,5 | 20 | 6 | 22,8 |
| Фланец | a1 | e1 | b1 | to2 | c1 | f1 | s1 |
| 110 | 87 | 60 | H8 | 8 | 4,0 | 9 |
| 120 | 100 | 80 | j6 | 8 | 3,0 | 6,6 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 296,5 | 347,5 | 179,5 | 230,5 |
| LAI 71 | 139 | 111 | 327,0 | 378,5 | 210 | 261,5 |

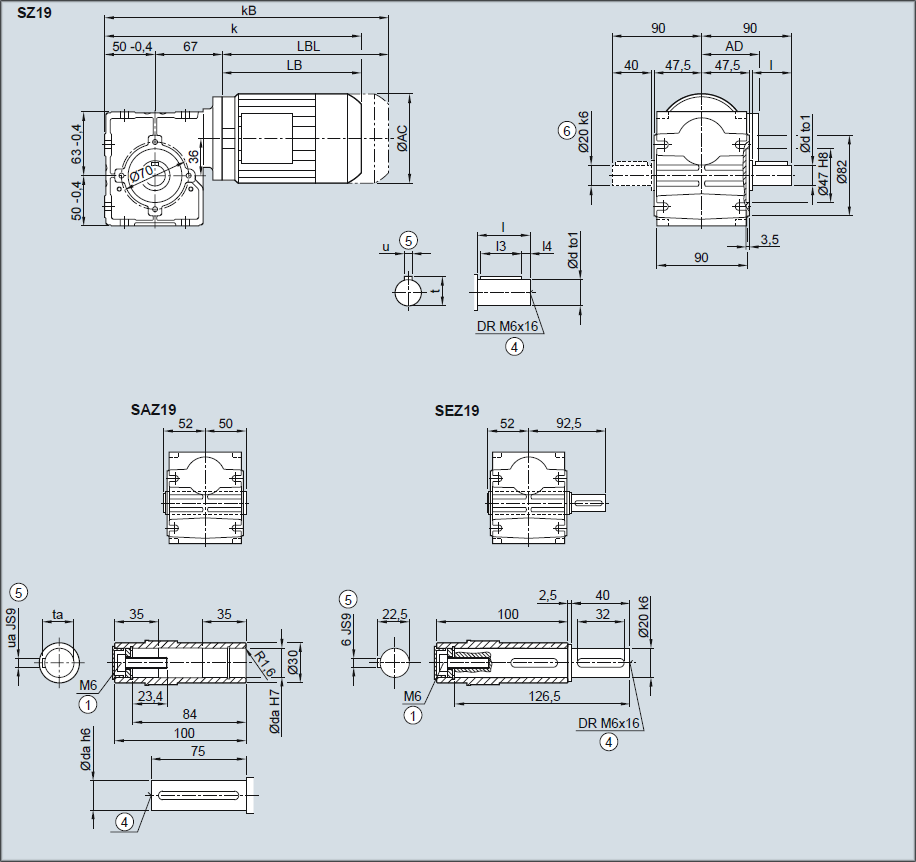

Редуктор SZ19, SAZ19, SEZ19 — Исполнение с окружностью отверстий под резьбу
| Сплошной вал | d | to1 | l | l3 | l4 | i | u | t | Полый вал | da | ua | ta |
| 18 | k6 | 40 | 32 | 4 | 52,5 | 6 | 20,5 | | 18 | 6 | 20,8 |
| 20 | k6 | 40 | 32 | 4 | 52,5 | 6 | 22,5 | 20 | 6 | 22,8 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 296,5 | 347,5 | 179,5 | 230,5 |
| LAI 71 | 139 | 111 | 327,0 | 378,5 | 210 | 261,5 |

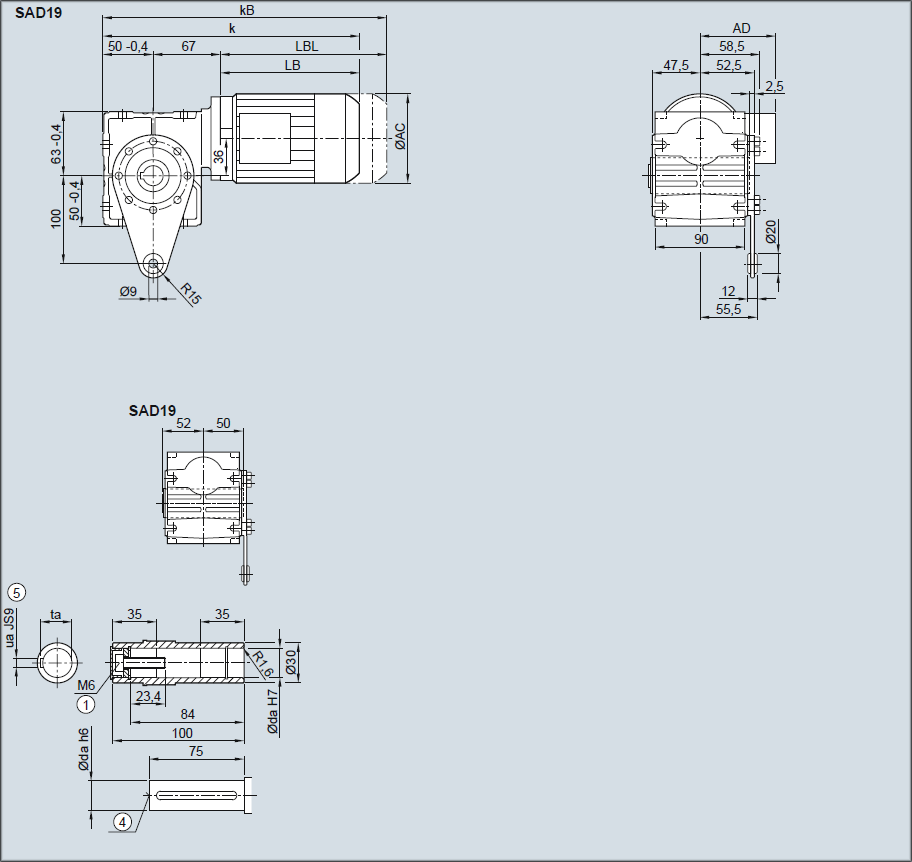

Редуктор SAD19 — Насадное исполнение
| Сплошной вал | d | to1 | l | l3 | l4 | i | u | t | Полый вал | da | ua | ta |
| 18 | k6 | 40 | 32 | 4 | 52,5 | 6 | 20,5 | | 18 | 6 | 20,8 |
| 20 | k6 | 40 | 32 | 4 | 52,5 | 6 | 22,5 | 20 | 6 | 22,8 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 296,5 | 347,5 | 179,5 | 230,5 |
| LAI 71 | 139 | 111 | 327,0 | 378,5 | 210 | 261,5 |
