Габаритные и присоединительные размеры
Редуктор S09, SA09, SE09 — Исполнение на лапах
| Сплошной вал | d | to1 | l | l3 | l4 | u | t | q | i | Полый вал | da | ua | ta |
| 14 | k6 | 30 | 22 | 4 | 5 | 16 | 72,5 | 40 | | 14 | 5 | 16,3 |
| 16 | k6 | 40 | 32 | 4 | 5 | 18 | 82,5 | 50 | 16 | 5 | 18,3 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 284,5 | 335,5 | 179,5 | 230,5 |

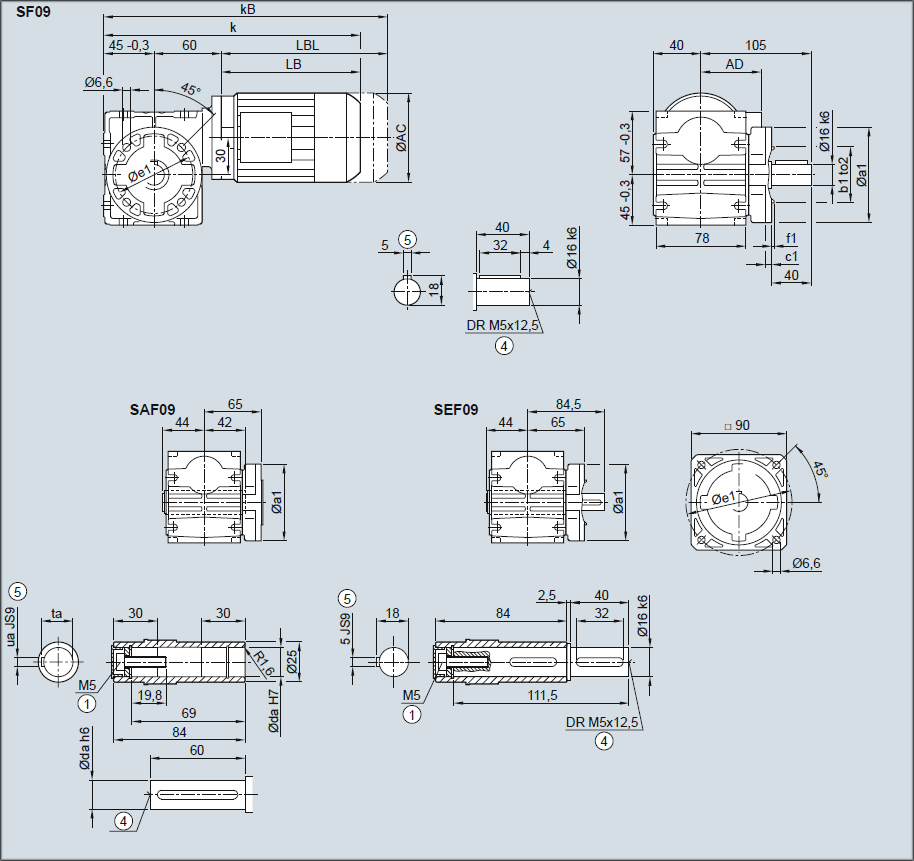

Редуктор SF09, SAF09, SEF09 — Исполнение с фланцем
| Сплошной вал | d | to1 | l | l3 | l4 | u | t | q | i | Полый вал | da | ua | ta |
| 14 | k6 | 30 | 22 | 4 | 5 | 16 | 72,5 | 40 | | 14 | 5 | 16,3 |
| 16 | k6 | 40 | 32 | 4 | 5 | 18 | 82,5 | 50 | 16 | 5 | 18,3 |
| Фланец | a1 | e1 | b1 | to2 | c1 | f1 |
| 80 | 65 | 50 | j6 | 7 | 2,5 |
| 120 | 100 | 80 | j6 | 7 | 3,0 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 284,5 | 335,5 | 179,5 | 230,5 |

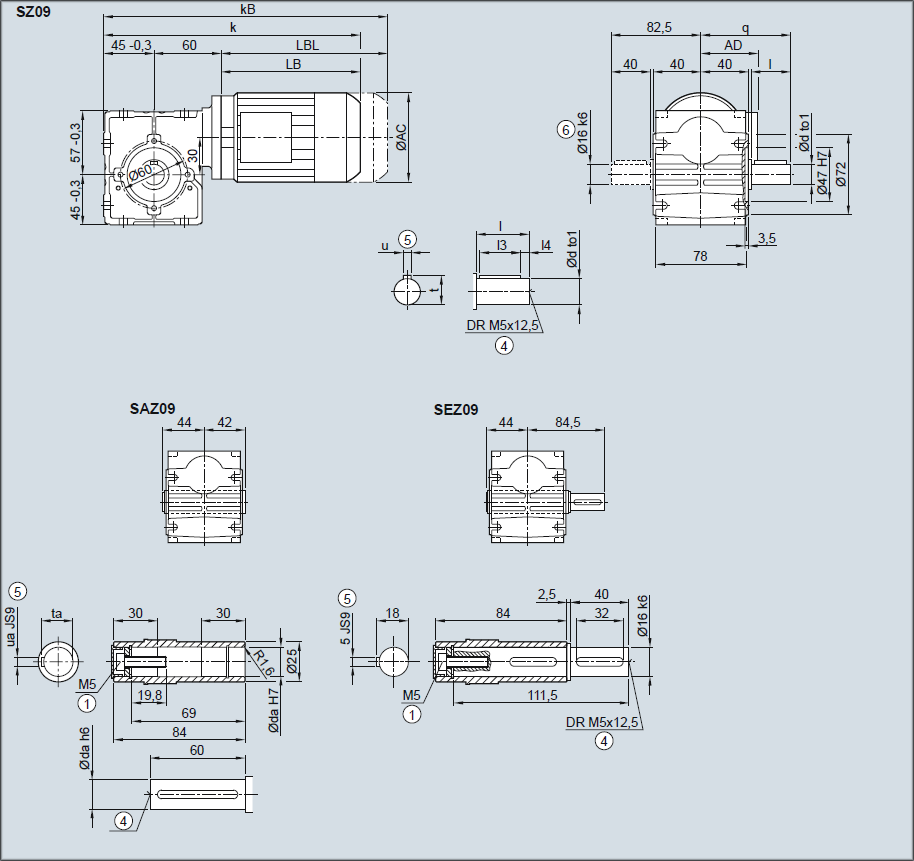

Редуктор SZ09, SAZ09, SEZ09 — Исполнение с окружностью отверстий под резьбу
| Сплошной вал | d | to1 | l | l3 | l4 | u | t | q | i | Полый вал | da | ua | ta |
| 14 | k6 | 30 | 22 | 4 | 5 | 16 | 72,5 | 40 | | 14 | 5 | 16,3 |
| 16 | k6 | 40 | 32 | 4 | 5 | 18 | 82,5 | 50 | 16 | 5 | 18,3 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 284,5 | 335,5 | 179,5 | 230,5 |
Редуктор SAD09 — Насадное исполнение
| Сплошной вал | d | to1 | l | l3 | l4 | u | t | q | i | Полый вал | da | ua | ta |
| 14 | k6 | 30 | 22 | 4 | 5 | 16 | 72,5 | 40 | | 14 | 5 | 16,3 |
| 16 | k6 | 40 | 32 | 4 | 5 | 18 | 82,5 | 50 | 16 | 5 | 18,3 |
| Двигатель | AC | AD 1) | k | kB | LB | LBL |
| LAI 63 | 118 | 101 | 284,5 | 335,5 | 179,5 | 230,5 |
