Плоско-цилиндрические мотор-редукторы серии RN, MRN, FRN

Плоско-цилиндрические мотор-редукторы серии RN63, MRN63, FRN63

Заказать в один клик

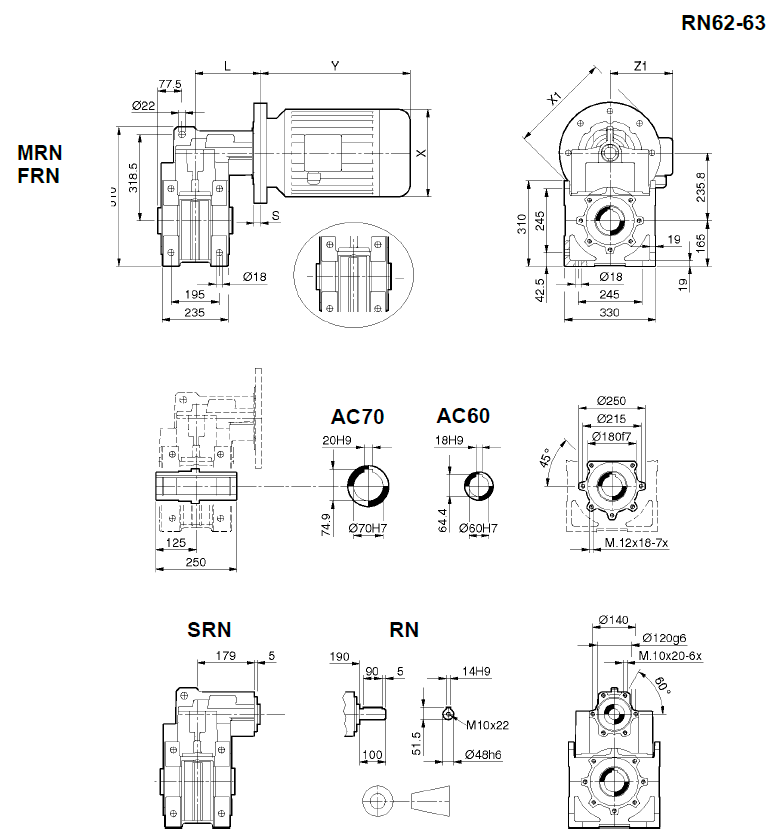

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры RN63, MRN63, FRN63

RN 62 / 63 62 / 63 62 / 63 62 / 63 62 / 63 62 / 63 62
IEC 80 90 S / L 100 112 132 S / M 160 180
X / Y / Z1 159/238/138 176/255-280/149 195/314/160 219/328/172 258/368-410/192 310/486/235 320/580/245
X1 (B5) / S 200/22 200/22 250/22 250/22 300/22 350/35 350/35
X1 (B14) / S — — — — — — — — — — — — 200/22 250/22 300/22
L (RN62) 201 201 201 201 201 214 (201) 214 (201)
L (RN63) 201 201 201 201 201 214 (201) — — —

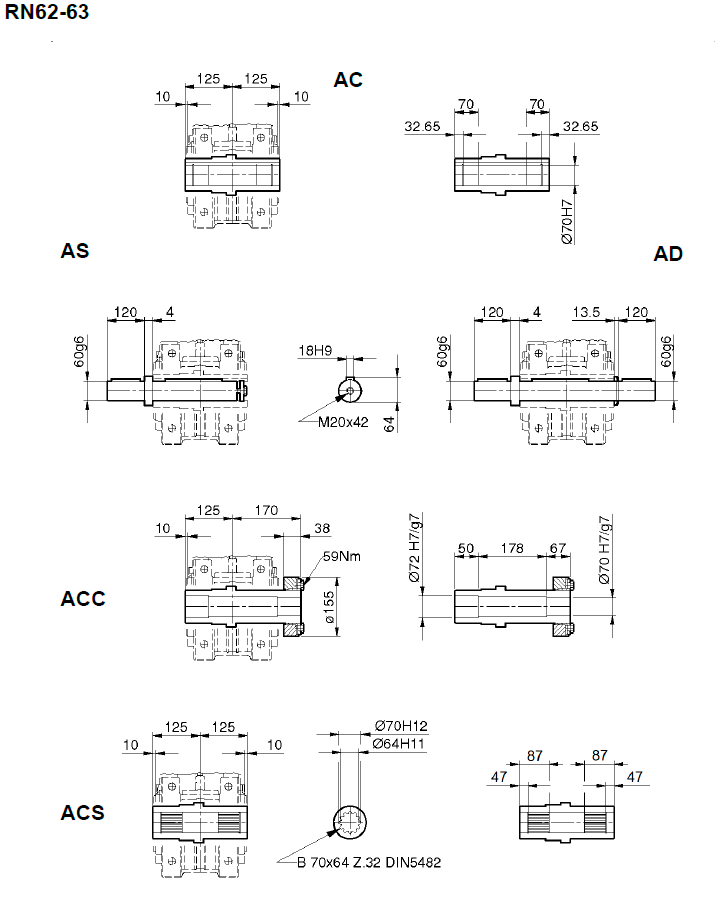

Размеры валов

Размеры валов RN63, MRN63, FRN63

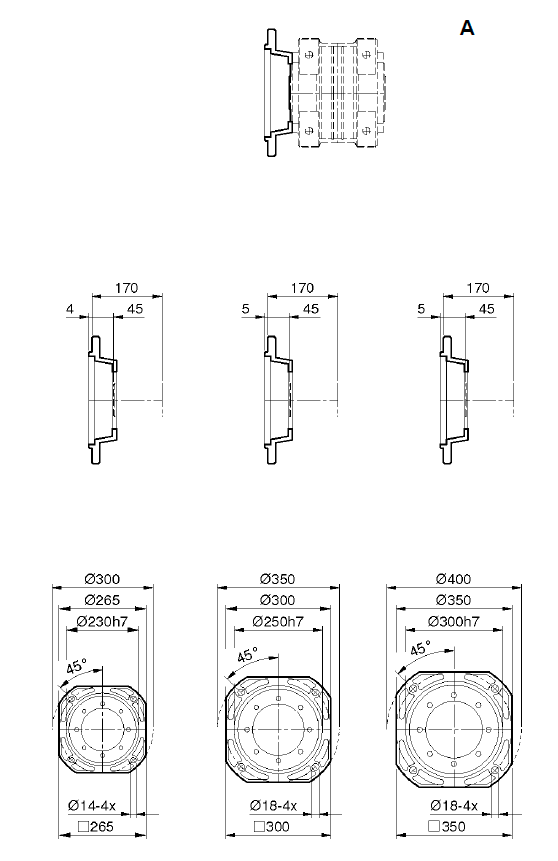

Размеры выходных фланцев

Размеры выходных фланцев RN63, MRN63, FRN63

Вес 60 кг
Габариты 55 × 55 × 55 см

Таблица подбора редуктора

in ir n2 [об/мин] M2 max

[Нм]

 P1

[кВт]

 Fr1 [Н] Fr2 [Н] J1 (x 10-4)

[кгм2]

 80

90

B5

 100

112

B5

 132

B*

 160

B*

 180

B*
FRN 62

2c

 6,3 5,77 250 2200 60 — 10060 84,0612
7,1 7,39 189 2600 54 — 9540 68,0211
8,0 7,97 176 2200 42 — 11380 68,6806
9,0 9,38 149 2900 47 — 9030 56,8499
10,0 10,54 133 2200 32 — 12550 58,6662
11,2 11,36 123 3100 42 — 5620 50,1639
14,0 14,00 100 3160 35 — 5450 44,5468
16,0 16,19 86,4 2250 21 3800 11630 46,1997
18,0 17,70 79,1 3200 28 — 3100 39,8027
20,0 19,96 70,1 2270 17 4020 15790 41,9382
22,4 23,25 60,2 3250 21 — 8000 35,8331
25,0 25,24 55,5 3000 18 4200 16780 38,1707
28,0 27,69 50,6 3270 18 — 6000 34,0539
31,5 30,38 46,1 3105 16 — 7160 33,2259
35,5 37,35 37,5 2515 10 — 16090 31,7360
40 39,49 35,5 3245 13 4440 18170 33,3872
45 43,31 32,3 2360 8,3 4470 18380 32,6717
50 53,26 26,3 2380 6,8 4520 18970 31,3694
56 59,89 23,4 2400 6,1 4540 19310 30,7868
FRN 63

3c

 40 38,20 36,7 3250 13 — 7350 22,6869
50 48,44 28,9 3400 11 — 7670 22,2684
56 58,68 23,9 3400 9,0 — 7800 22,0179
71 72,33 19,4 3400 7,3 3670 7800 21,8075
80 82.21 17,6 1780 3,5 2870 25090 19,9592
90 91,45 15,3 3400 5,8 3030 7800 21,6298
100 105,42 13,3 2350 3,5 2870 22430 19,8591
125 120,13 11,7 3400 4,4 3840 7800 21,4811
140 143,08 9,78 3400 3,7 4160 7800 21,4145
160 156,94 8,92 3300 3,3 4330 7900 21,3834
200 192,98 7,25 2700 2,2 4720 21200 21,3276
224 217,00 6,45 2300 1,7 4880 26700 21,3029
250 252,39 5,55 2600 1,6 4490 22500 19,6541
315 331,53 4,22 2600 1,2 4720 22500 19,6213
400 394,87 3,55 2600 1,0 4820 22500 19,6063
450 433,13 3,23 2600 0,94 4870 22500 19,5991
500 532,58 2,63 2600 0,76 4960 22500 19,5861
560 598,89 2,34 2600 0,68 4990 22500 19,5803

Монтажные исполнения

Монтажные исполнения

Монтажные исполнения
