Плоско-цилиндрические мотор-редукторы серии RN, MRN, FRN

Плоско-цилиндрические мотор-редукторы серии RN53, MRN53, FRN53

Заказать в один клик

Габаритные и присоединительные размеры

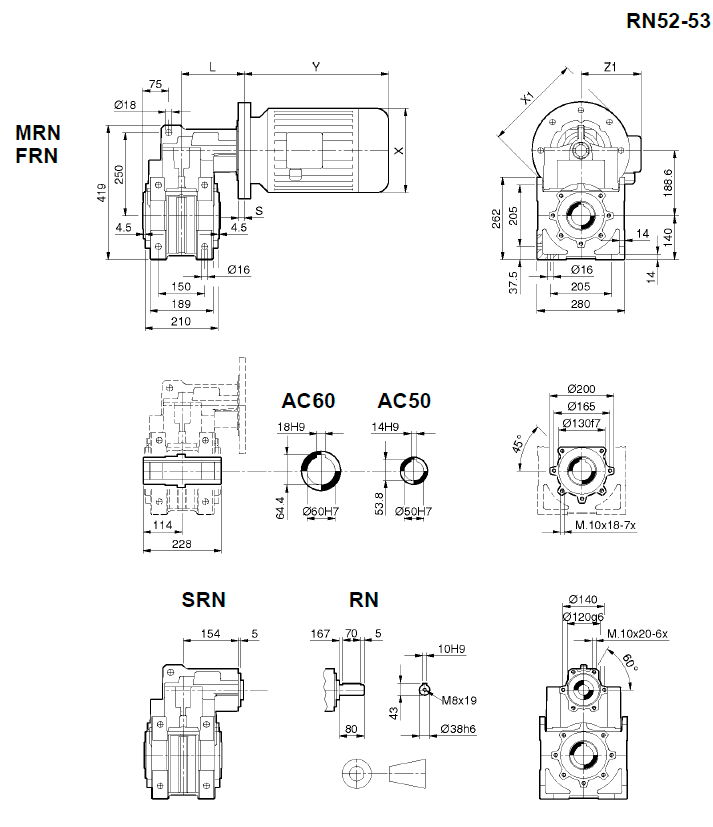

Габаритные и присоединительные размеры RN53, MRN53, FRN53

RN 52 / 53 52 / 53 52 / 53 52 / 53 52 / 53 52 52
IEC 80 90 S / L 100 112 132 S / M 160 180
X / Y / Z1 159/238/138 176/255-280/149 195/314/160 219/328/172 258/368-410/192 310/486/235 320/580/245
X1 (B5) / S 200/22 200/22 250/22 250/22 300/22 350/35 350/35
X1 (B14) / S — — — — — — — — — — — — 200/22 250/22 300/22
L (RN52) 176 176 176 176 176 189 (176) 189 (176)
L (RN53) 176 176 176 176 176 — — — — — —

Размеры валов

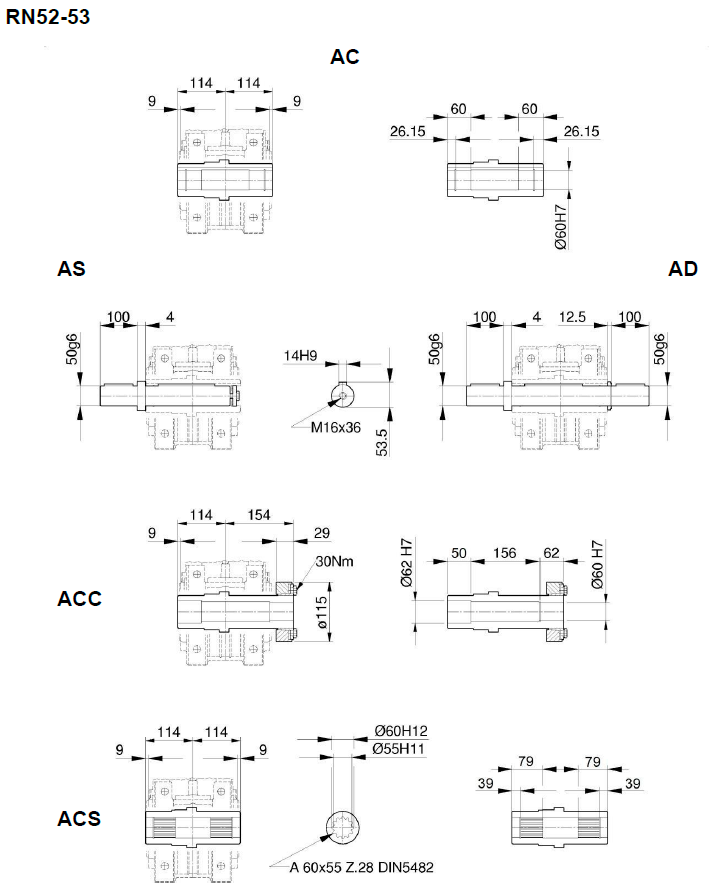

Размеры валов RN53, MRN53, FRN53

Размеры выходных фланцев

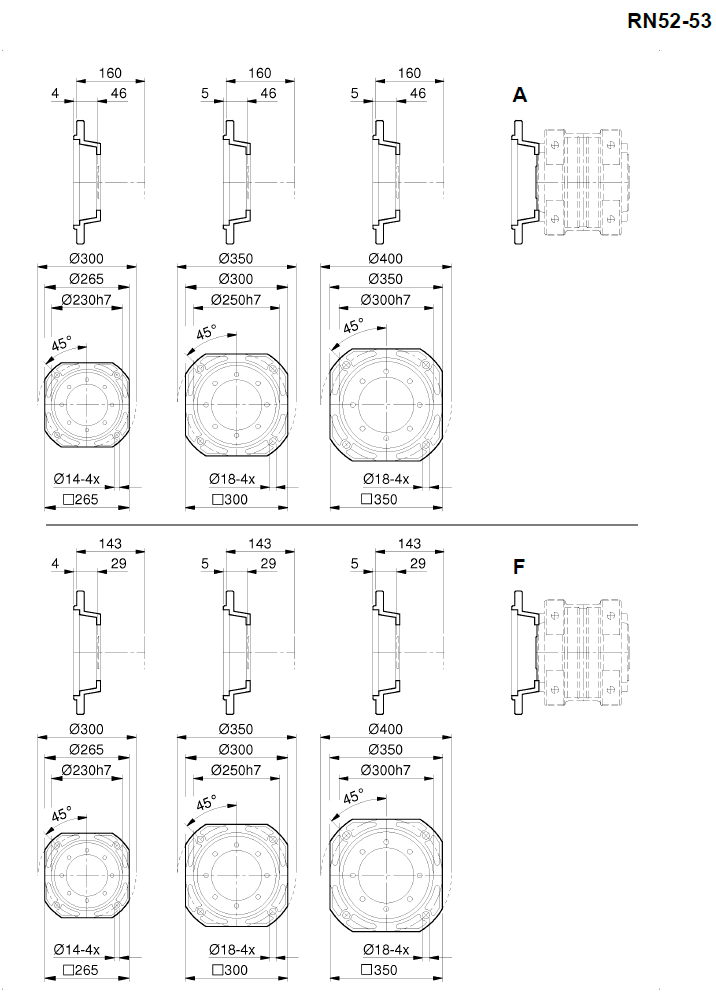

Размеры выходных фланцев RN53, MRN53, FRN53

Вес 55 кг
Габариты 50 × 50 × 50 см

Таблица подбора редуктора

in ir n2 [об/мин] M2max [Нм] P1

[кВт]

 Fr1 [Н] Fr2 [Н] J1 (x 10-4)

[кгм2]

 80

90

B5

 100

112

B5

 132

B*

 160

B*

 180

B*
FRN 52

2c

 6,3 5,64 248 1100 30 — 7550 37,6347
7,1 7,46 188 1260 26 — 8250 31,2885
8,0 7,66 183 1140 23 — 8410 31,9539
9,0 9,46 148 1400 23 — 8900 27,6749
10,0 10,13 138 1150 17 — 9280 28,0395
11,2 11,45 122 1550 21 — 8400 25,5151
12,5 12,85 109 1170 14 — 10080 25,6545
14,0 14,12 99,2 1610 17 — 8470 23,7029
16,0 15,56 90,0 1180 12 — 10780 24,1384
18,0 17,85 78,4 1630 14 — 8680 22,1741
20,0 19,19 73,0 1190 10 — 11580 22,7969
22,4 23,45 59,7 1650 11 — 8020 20,8963
25,0 24,26 57,7 1200 7,6 — 12560 21,6073
28,0 27,55 50,8 1670 9,3 — 8090 20,3546
31,5 30,02 46,6 1590 8,1 — 9610 20,1029
35,5 36,31 38,6 1300 5,5 — 13530 19,6654
40 40,79 34,3 1250 4,7 3370 14620 19,9025
45 45,38 30,8 1100 3,7 — 15630 19,2544
50 49,33 28,4 1300 4,0 3410 15030 19,5092
63 61,67 22,7 1300 3,2 3440 15530 19,1667
FRN 53

3c

 40 37,28 37,6 1650 6,9 — 9220 13,8553
45 47,28 29,6 1710 5,6 — 8610 13,7108
56 57,27 24,4 1750 4,8 3470 8800 13,6244
71 70,60 19,8 1750 3,9 3930 9010 13,5519
90 89,26 15,7 1770 3,1 4280 8500 13,4907
100 95,68 14,6 1160 1,9 4190 17820 12,7382
112 117,24 11,9 1790 2,4 4560 7200 13,4396
125 121,33 11,5 1310 1,7 4350 17330 12,7114
140 137,77 10,2 1800 2,0 4680 7200 13,4179
160 150,12 9,33 1700 1,8 4790 12400 13,4079
180 181,54 7,71 1360 1,2 4960 18220 13,3896
224 229,08 6,11 1350 0,92 4830 19100 12,6660
315 300,91 4,65 1350 0,70 4950 19100 12,6544
355 353,60 3,96 1350 0,60 5000 19100 12,6493
400 385,28 3,63 1350 0,55 5030 19100 12,6469
450 465,93 3,00 1350 0,45 5070 19100 12,6425 ()
560 582,41 2,40 1350 0,36 5110 19100 12,6387 ()

Монтажные исполнения

Монтажные исполнения

Монтажные исполнения
