Плоско-цилиндрические мотор-редукторы серии RN, MRN, FRN

Плоско-цилиндрические мотор-редукторы серии RN32, MRN32, FRN32

Заказать в один клик

Мотор-редукторы серий RN32, MRN32 и FRN32 — это высоконадежные плоско-цилиндрические агрегаты, предназначенные для решения широкого спектра задач в современной промышленности. Они представляют собой компактное, но мощное решение для преобразования энергии: понижают частоту вращения электродвигателя и пропорционально увеличивают крутящий момент на выходном валу.

Все три серии отличаются надежностью, длительным сроком службы и универсальностью монтажа, что делает их востребованными в самых разных отраслях — от металлургии до пищевой промышленности.

Расшифровка обозначений

Позиция Пример Значение
1. Тип агрегата MRN 32 M (Motor) — мотор-редуктор с двигателем в сборе; F (Flange) — редуктор с входным фланцем под установку двигателя; без буквы (RN) — редуктор с выступающим входным валом.
2. Габарит / Ступени MRN 32 32 — обозначает габарит (размер) редуктора. В этой маркировке цифра также указывает на количество ступеней (в данном случае — две).
3. Исполнение корпуса MRN32 /B3 B3 — лапное исполнение (крепление на лапы); B5 — фланцевое исполнение (крепление на фланец).
4. Монтажное положение MRN32/B3 H2 H1, H2, H3, H4, V1, V2 — обозначает положение редуктора в пространстве.
5. Передаточное число MRN32/B3 H2 31.5 Номинальное передаточное отношение редуктора.
6. Входной адаптер MRN32/B3 H2 31.5 IEC80 Типоразмер (габарит) присоединяемого электродвигателя по стандарту IEC.
7. Выходной вал … AC30 AC — полый цилиндрический вал; число после букв указывает на диаметр вала в мм.
8. Выходной фланец … DFU200 Обозначение выходного фланца (если применимо). Число — диаметр фланца в мм.

Габаритные и присоединительные размеры

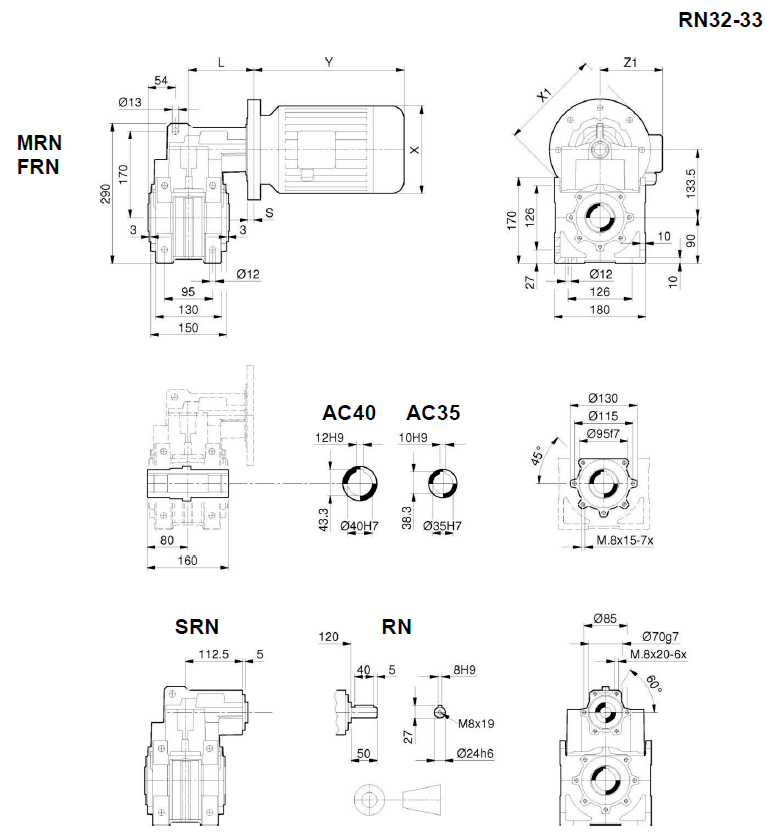

Габаритные и присоединительные размеры RN32, MRN32, FRN32

RN 32 / 33 32 / 33 32 / 33 32 / 33 32 32
IEC 71 80 90 S 90 L 100 112
X / Y / Z1 140/220/121 159/238/138 176/255/149 176/280/149 195/314/160 219/328/172
X1 (B5) / S 160/15,5 200/15,5 200/15,5 200/15,5 250/16,5 250/16,5
X1 (B14) / S 105/15,5 120/17,5 140/17,5 140/17,5 160/15,5 160/15,5
L (RN32) 128 128 (130) 128 (130) 128 (130) 129 (128) 129 (128)
L (RN33) 128 128 (130) 128 (130) 128 (130) — — — — — —

Размеры валов

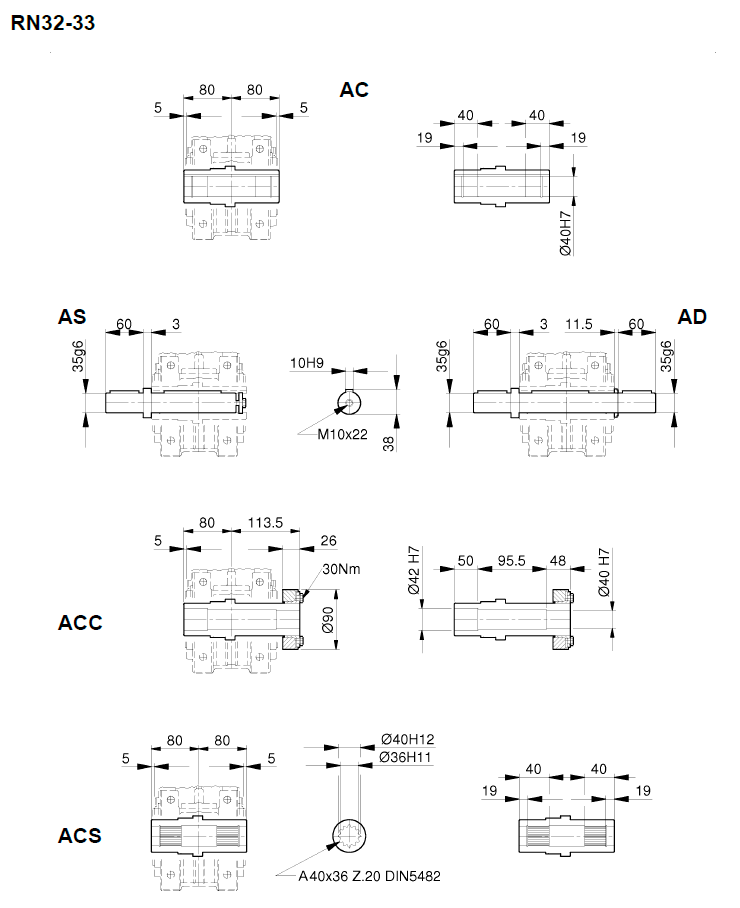

Размеры валов RN32, MRN32, FRN32

Размеры выходных фланцев

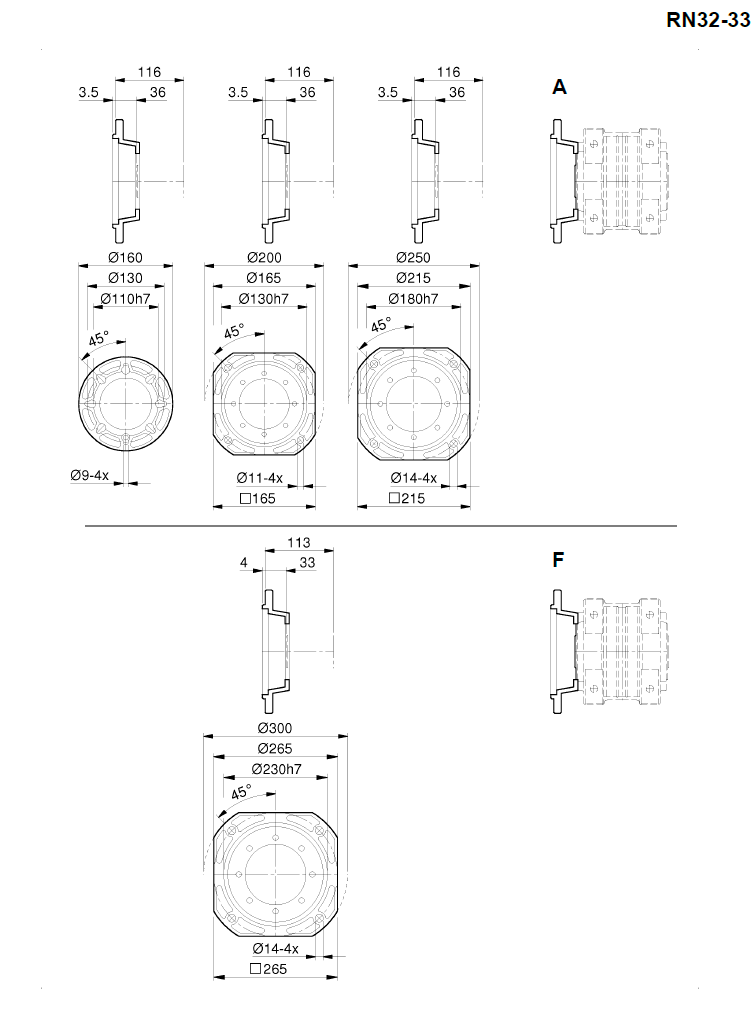

Размеры выходных фланцев RN32, MRN32, FRN32

Вес 45 кг
Габариты 40 × 40 × 40 см

Таблица подбора редуктора

in ir n2 [об/мин] M2 max

[Нм]

 P1

[кВт]

 Fr1 [Н] Fr2 [Н] J1 (x 10-4)

[кгм2]

 71

B*

 80

B*

 90

B*

 100

B*

 112

B*
FRN 32

2c

 6,3 5,59 250 400 10,9 1780 4760 4,8684
7,1 7,17 195 430 9,2 1890 5180 3,8232
8,0 7,90 177 370 7,1 2100 5410 3,9288
9,0 8,84 158 480 8,3 1790 5180 3,2176
10,0 10,13 138 380 5,7 2170 5890 3,2515
11,2 11,06 127 530 7,3 — 4550 2,7466
12,5 12,49 112 380 4,6 2180 6330 2,8412
14,0 14,18 98,8 540 5,8 1870 4700 2,3720
16,0 15,63 89,6 390 3,8 2180 6830 2,5063
18,0 18,84 74,3 550 4,5 2020 4860 2,0717
20,0 20,03 69,9 390 3,0 2180 7400 2,2256
22,4 22,18 63,1 550 3,8 — 5000 1,9456
25,0 26,62 52,6 400 2,3 2180 7750 1,9888
28,0 28,93 48,4 540 2,9 1610 5550 1,7952
31,5 31,33 44,7 400 1,9 2180 7920 1,8858
35,5 34,50 40,6 450 2,0 2020 7320 1,7221
40 40,87 34,3 420 1,6 2180 8250 1,7600
45 47,50 29,5 320 1,0 2180 9440 1,6310
50 48,74 28,7 420 1,3 2180 8530 1,6974
56 53,75 26,0 420 1,2 2180 8640 1,6689
63 67,10 20,9 420 1,0 2180 9030 1,6180
FRN 33

3c

 40 35,86 39,0 490 2,1 1610 6840 1,2294
45 44,20 31,7 550 1,9 — 5900 1,2052
56 55,31 25,3 580 1,6 1640 5500 1,1864
71 70,88 19,8 580 1,3 1950 5500 1,1714
80 80,62 17,4 265 0,51 2160 10880 1,0679
90 94,22 14,9 580 0,96 2160 5500 1,1594
100 103,34 13,5 340 0,51 2170 10730 1,0614
112 110,89 12,6 580 0,82 2230 5500 1,1543
125 127,37 11,0 420 0,51 2160 9700 1,0575
140 144,64 9,7 580 0,63 2300 5500 1,1483
160 159,41 8,8 430 0,42 2240 9400 1,0542
180 172,50 8,1 480 0,43 2300 8600 1,1454
200 204,26 6,9 430 0,33 2300 9400 1,0515
224 237,50 5,9 320 0,21 2300 11100 1,1417
280 271,53 5,2 430 0,25 2300 9400 1,0493
315 319,58 4,4 430 0,21 2300 9400 1,0483 ()
400 416,85 3,4 430 0,16 2300 9400 1,0471 ()
500 497,13 2,8 430 0,13 2300 9400 1,0465 ()
560 548,22 2,6 430 0,12 2300 9400 1,0462 ()
710 684,45 2,1 430 0,10 2300 9400 1,0457 ()
