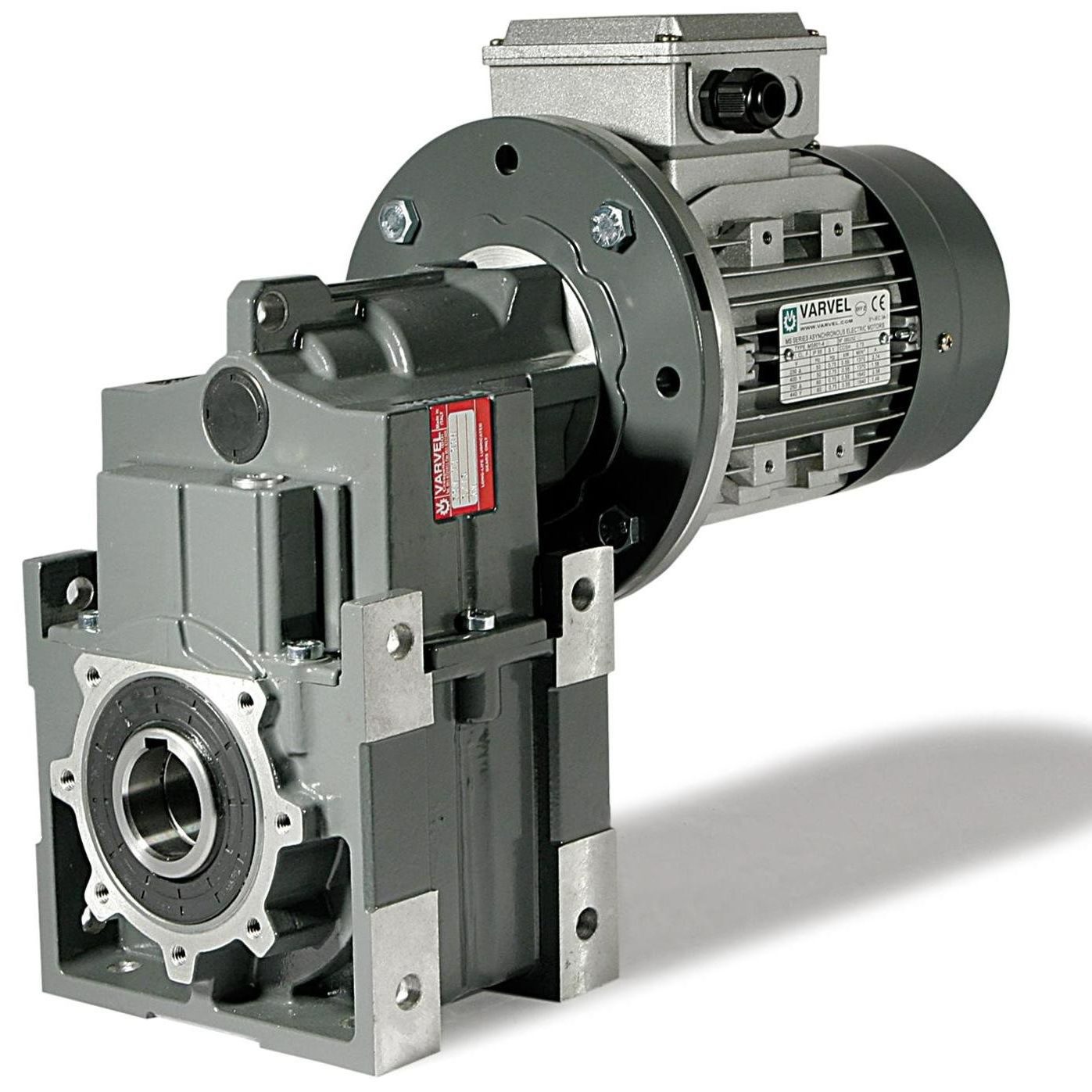

Плоско-цилиндрические мотор-редукторы серии RN, MRN, FRN

Плоско-цилиндрические мотор-редукторы серии RN22, MRN22, FRN22

Заказать в один клик

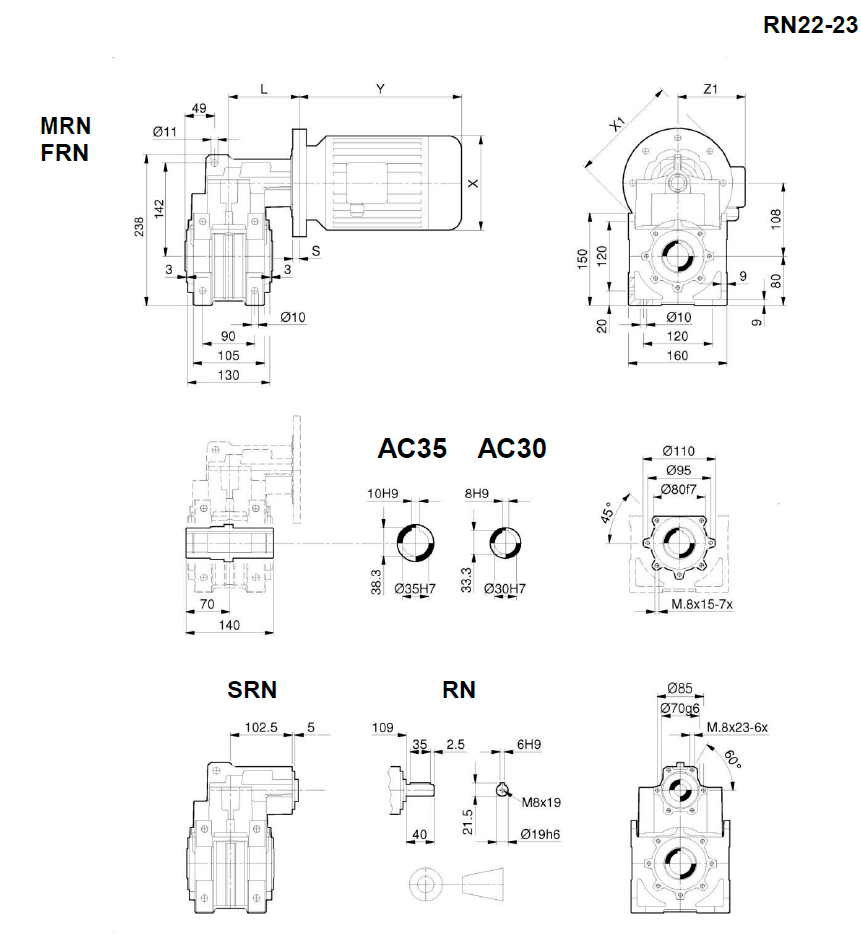

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры RN22, MRN22, FRN22

RN

22 / 23

22 / 23

22

22

22

22

IEC

71

80

90 S

90 L

100

112

X / Y / Z1

140/220/121

159/238/138

176/255/149

176/280/149

195/314/160

219/328/172

X1 (B5) / S

160/15,5

200/15,5

200/15,5

200/15,5

250/16,5

250/16,5

X1 (B14) / S

105/15,5

120/17,5

140/17,5

140/17,5

160/15,5

160/15,5

L (RN22)

118

118 (120)

118 (120)

118 (120)

119 (118)

119 (118)

L (RN23)

118

118 (120)

— — —

— — —

— — —

— — —

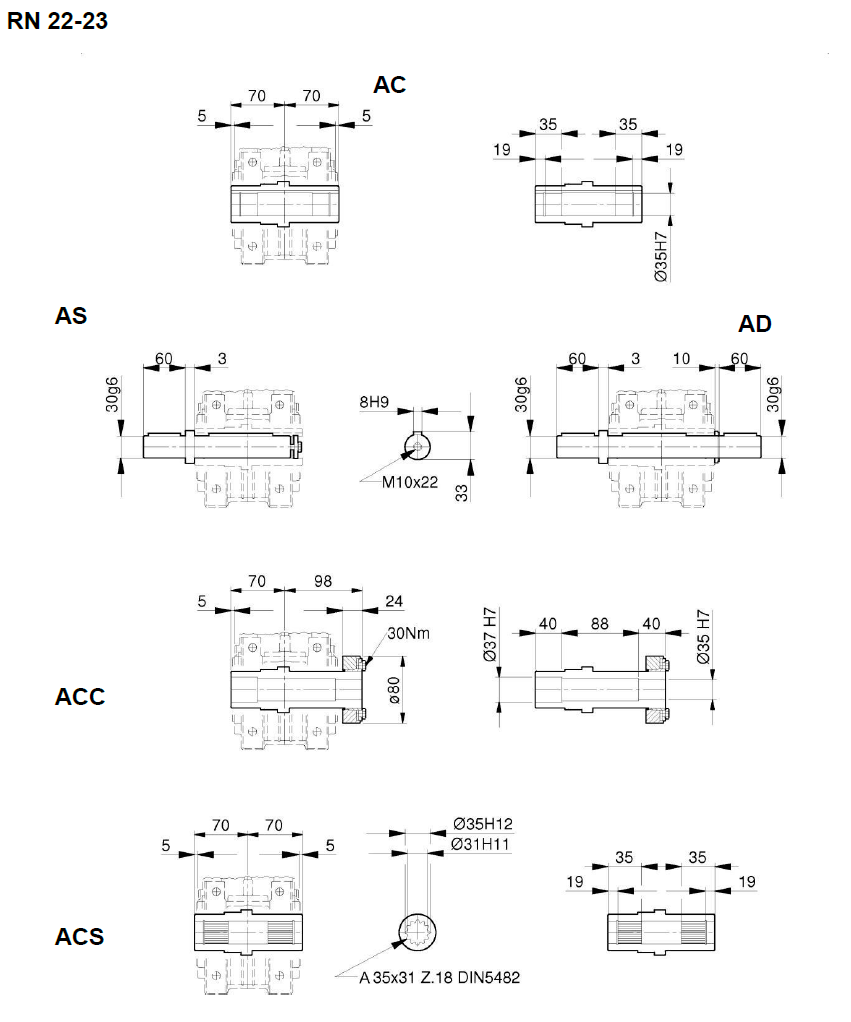

Размеры валов

Размеры валов RN22, MRN22, FRN22

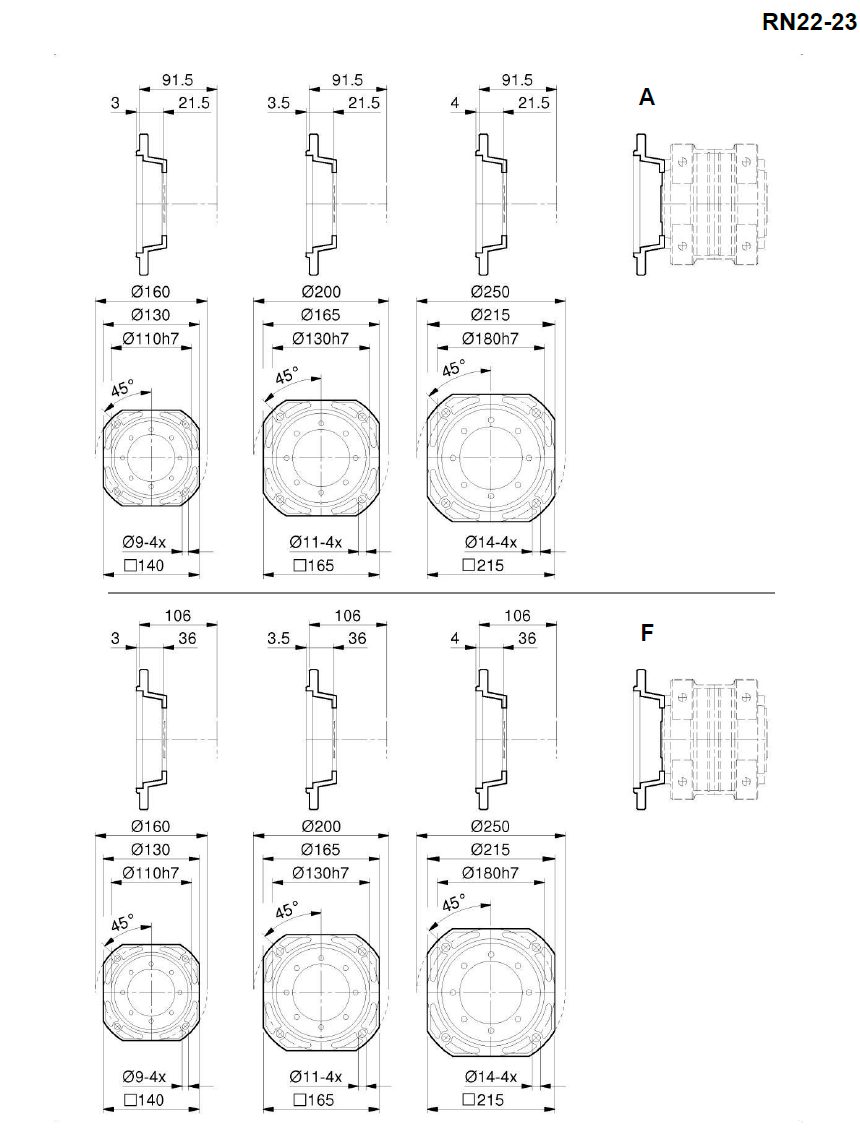

Размеры выходных фланцев

Размеры выходных фланцев RN22, MRN22, FRN22

Вес 33 кг
Габариты 35 × 35 × 35 см

Таблица подбора редуктора

in ir n2 [об/мин] M2 max

[Нм]

 P1

[кВт]

 Fr1 [Н] Fr2 [Н] J1 (x 10-4)

[кгм2]

 71

B*

 80

B*

 90

B*

 100

B*

 112

B*
FRN 22

2c

 6,3 5,76 243 190 5,1 2900 3200 2,5855
7,1 7,37 190 215 4,6 2900 3450 2,1881
8,0 7,80 179 220 4,4 2900 3530 2,2972
9,0 9,07 154 240 4,1 2900 3690 1,9599
10,0 9,98 140 230 3,6 3000 3850 2,0120
11,2 11,33 124 260 3,6 2900 3890 1,7848
12,5 12,29 114 230 2,9 3000 4140 1,8436
14,0 14,51 96,5 300 3,2 3000 3720 1,6479
16,0 15,36 91,2 230 2,3 3000 4480 1,7103
18,0 17,87 78,4 310 2,7 3000 3590 1,5647
20,0 19,66 71,2 230 1,8 3000 4810 1,6024
22,4 22,67 61,8 310 2,1 3000 3800 1,4958
25,0 24,21 57,8 240 1,5 3000 4970 1,5348
28,0 29,32 47,8 265 1,4 3000 4770 1,4440
31,5 30,71 45,6 240 1,2 3000 5180 1,4772
35,5 34,52 40,6 220 0,99 3000 5420 1,4202
40 39,72 35,2 240 0,94 3000 5380 1,4329
45 46,78 29,9 245 0,82 3000 5550 1,4122
FRN 23

3c

 50 51,19 27,3 245 0,75 3000 5650 1,4027
63 62,66 22,3 250 0,62 3000 6040 1,3859
40 36,34 38,5 250 1,07 — 5130 0,9994
45 44,73 31,3 270 0,94 — 5070 0,9900
56 55,91 25,0 310 0,86 1070 4970 0,9828
71 71,57 19,6 310 0,68 1210 5100 0,9772
80 79,01 17,7 140 0,28 1390 7160 0,9250
90 88,14 15,9 310 0,55 1370 5200 0,9738
100 101,07 13,9 180 0,28 1390 7190 0,9223
112 111,82 12,5 310 0,43 1480 5200 0,9710
125 124,39 11,3 220 0,28 1390 6700 0,9206
140 144,62 9,7 265 0,29 1550 6100 0,9688
160 155,49 9,0 260 0,26 1450 6200 0,9193
180 186,37 7,5 200 0,17 1570 7000 0,9674 ()
200 199,03 7,0 260 0,20 1500 6200 0,9183 ()
224 228,12 6,1 170 0,12 1580 7400 0,9666 ()
250 245,13 5,7 260 0,17 1540 6200 0,9176 ()
315 310,98 4,5 260 0,13 1560 6200 0,9170 ()
400 402,20 3,5 260 0,10 1570 6200 0,9166 ()
450 473,65 3,0 260 0,09 1570 6200 0,9164 ()
500 518,30 2,7 260 0,08 1580 6200 0,9163 ()
630 634,40 2,2 230 0,06 1580 6700 0,9161 ()

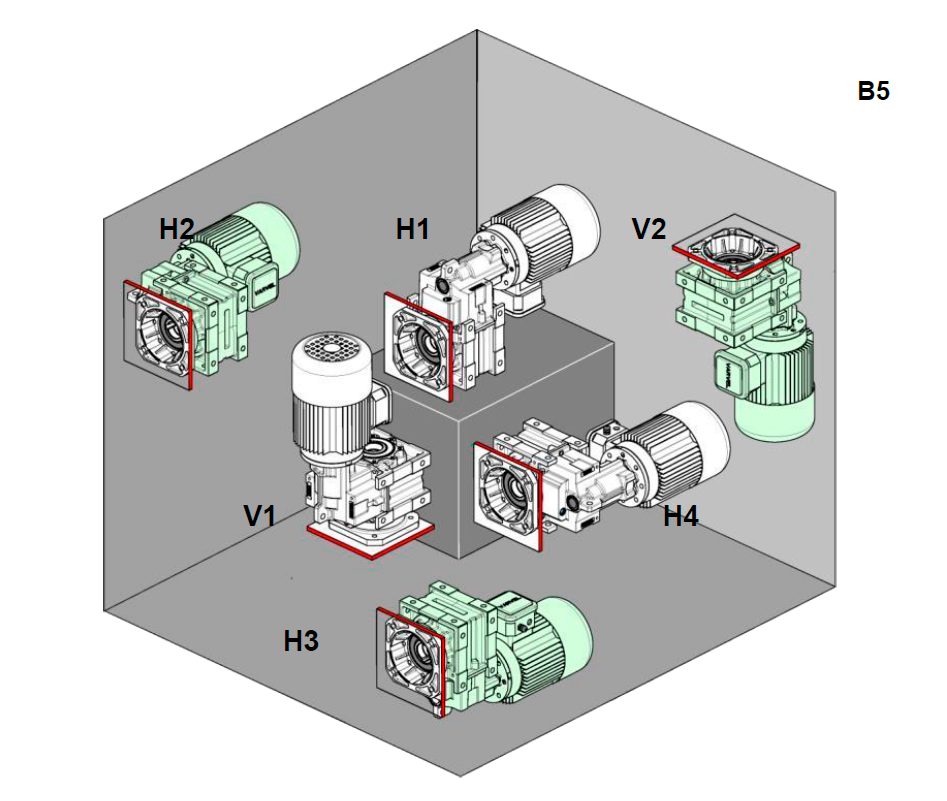

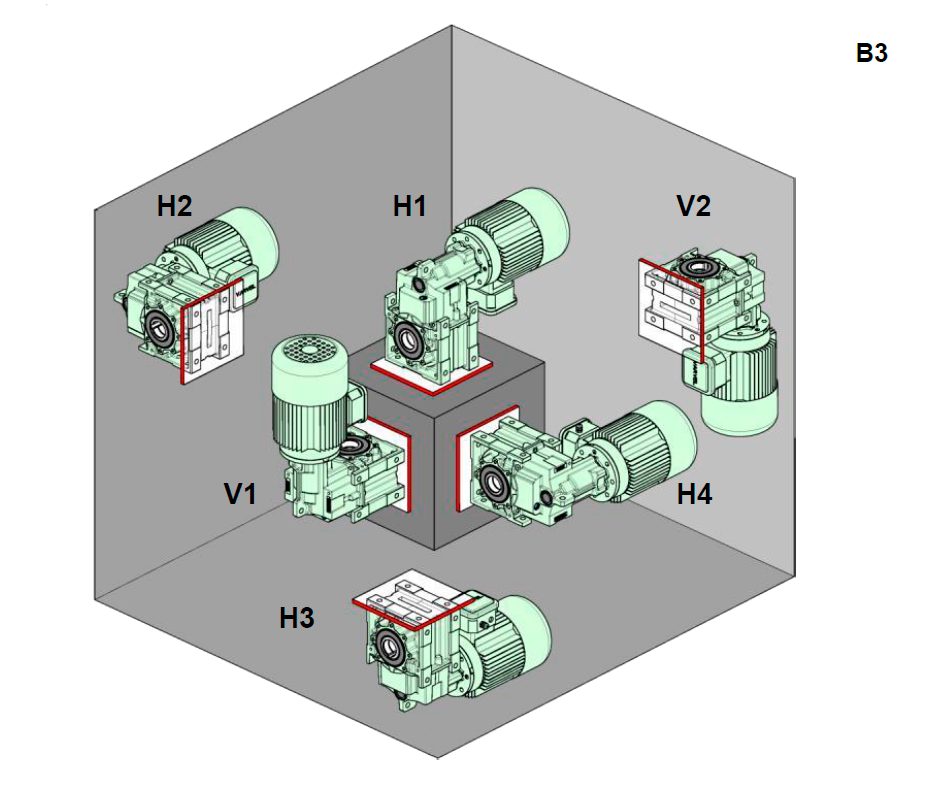

Монтажные исполнения

Монтажные исполнения

Монтажные исполнения
