Плоско-цилиндрические мотор-редукторы серии RN, MRN, FRN

Плоско-цилиндрические мотор-редукторы серии RN13, MRN13, FRN13

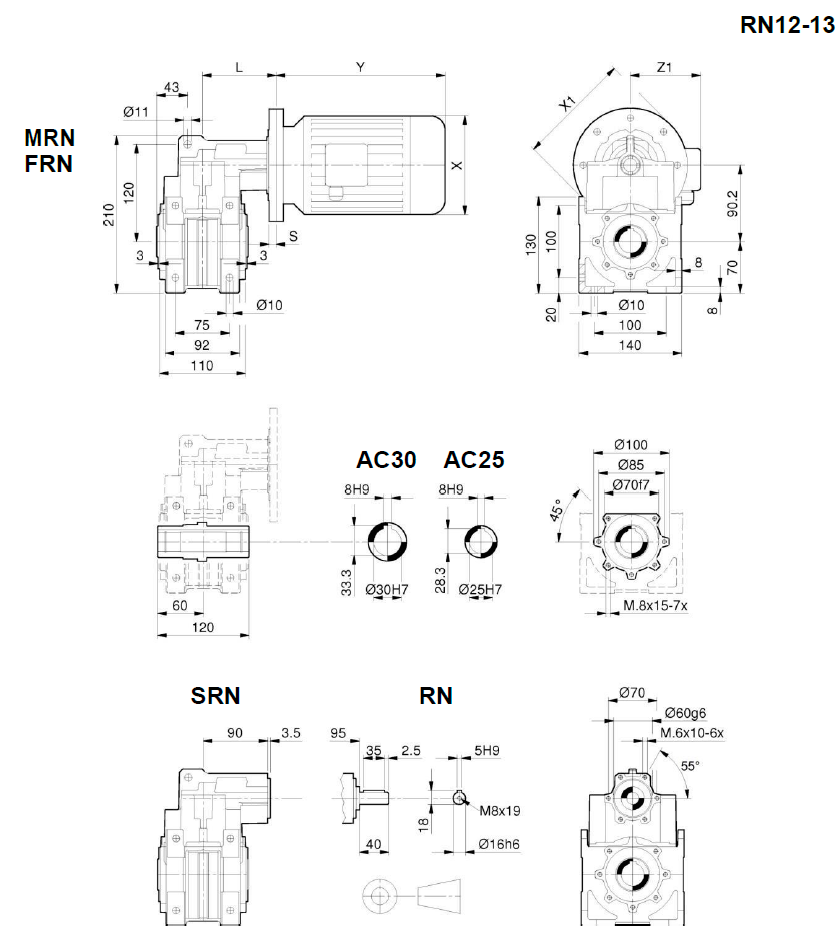

Габаритные и присоединительные размеры

RN	12 / 13	12 / 13	12 / 13	12	12	12
IEC	56	63	71	80	90 S	90 L
X / Y / Z1	110/168/108	123/185/110	140/220/121	159/238/138	176/255/149	176/280/149
X1 (B5) / S	120/13	140/13	160/13,5	200/13,5	— — —	— — —
X1 (B14) / S	— — —	90/13	105/18,5	120/13,5	140/13,5	140/13,5
L (RN12)	103	103	103,5 (108,5)	103,5	103,5	103,5
L (RN13)	103	103	103,5 (108,5)	— — —	— — —	— — —

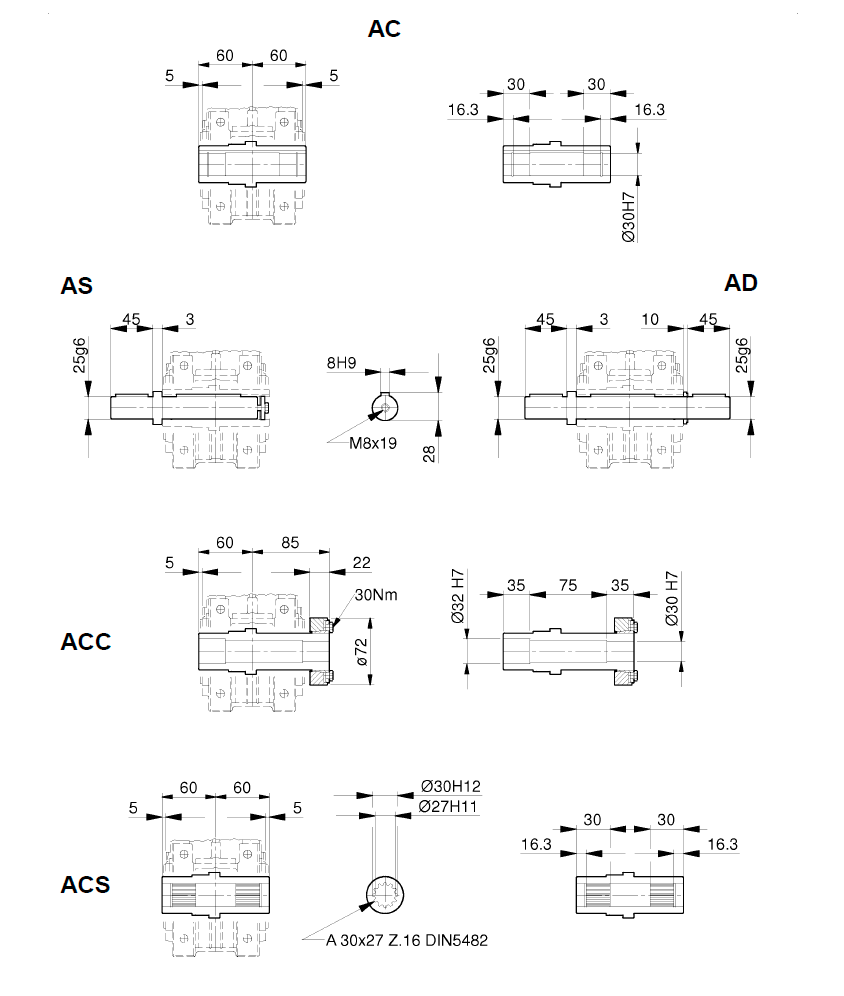

Размеры валов

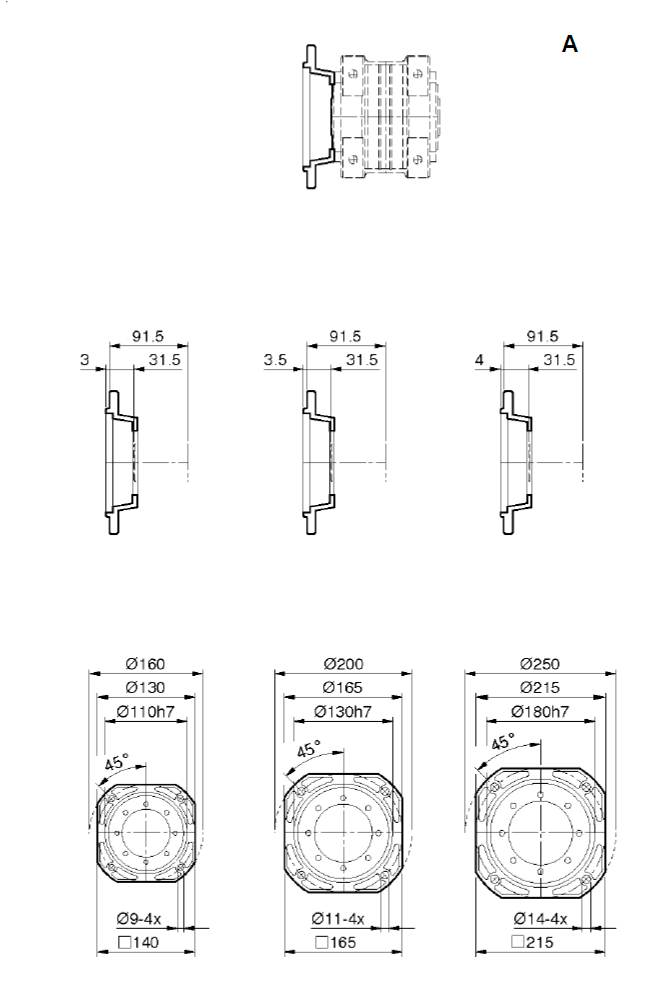

Размеры выходных фланцев

Вес	13 кг
Габариты	30 × 30 × 30 см

Таблица подбора редуктора

	in	ir	n2 [об/мин]	M2 max [Нм]	P1 [кВт]	Fr1 [Н]	Fr2 [Н]	J1 (x 10-4) [кгм2]	56 B5	63 B*	71 B*	80 B*	90 B14
FRN 12 2c	7,1	6,59	212	125	2,90	1050	3350	0,8414					
	8,0	7,95	176	130	2,50	1100	3470	0,7600					
	9,0	8,32	168	140	2,60	1030	3580	0,6786					
	10,0	10,11	138	150	2,30	1010	3490	0,5849					
	12,5	12,19	115	130	1,60	1110	3470	0,5416					
	14,0	13,17	106	165	1,90	1000	3450	0,4982					
	16,0	15,87	88,2	140	1,30	1110	3450	0,4722					
	18,0	16,65	84,1	165	1,50	1060	3560	0,4462					
	20,0	20,29	69,0	170	1,30	1110	3710	0,4149					
	22,4	25,37	55,2	170	1,00	1130	3850	0,3892				
	31,5	30,59	45,8	140	0,70	1270	4070	0,3789				
	33,0	33,00	42,4	160	0,74	1230	4290	0,3685				
	35,5	36,47	38,4	140	0,59	1330	4700	0,3626				
	40	39,78	35,2	140	0,54	1420	4870	0,3635			
	45	43,96	31,8	140	0,49	1420	4900	0,3585			
	50	48,98	28,6	140	0,44	1420	4900	0,3539			
	56	52,07	26,9	110	0,32	1420	5150	0,3499			
	60	62,78	22,3	120	0,29	1470	5400	0,3459			
FRN 13 3c	40	39,52	35,4	145	0,57	850	4762	0,2554			
	50	48,04	29,1	155	0,50	950	4600	0,2512			
	63	62,54	22,4	170	0,42	1070	4300	0,2474			
	80	79,10	17,7	180	0,35	1140	4000	0,2451			
	100	96,36	14,5	180	0,29	1200	4000	0,2437			
	125	120,51	11,6	180	0,23	1250	4000	0,2426		
	160	156,75	8,93	175	0,17	1300	4100	0,2416		
	180	173,22	8,08	150	0,14	1340	4800	0,2414		
	200	203,91	6,87	150	0,11	1320	4800	0,2326	
	250	265,22	5,28	150	0,09	1350	4800	0,2322	
	280	293,09	4,78	150	0,08	1360	4800	0,2321	
	315	326,53	4,29	150	0,07	1360	4800	0,2320	
	400	418,50	3,35	120	0,04	1440	5300	0,2318	

Монтажные исполнения
