Соосно-цилиндрические мотор-редукторы Varvel серия RD
Соосно-цилиндрические мотор-редукторы RD02, RD03, FRD02, FRD03, MRD02, MRD03

Соосно-цилиндрические мотор-редукторы RD52, RD53, FRD52, FRD53, MRD52, MRD53

Цена:

49 000 ₽

Заказать в один клик

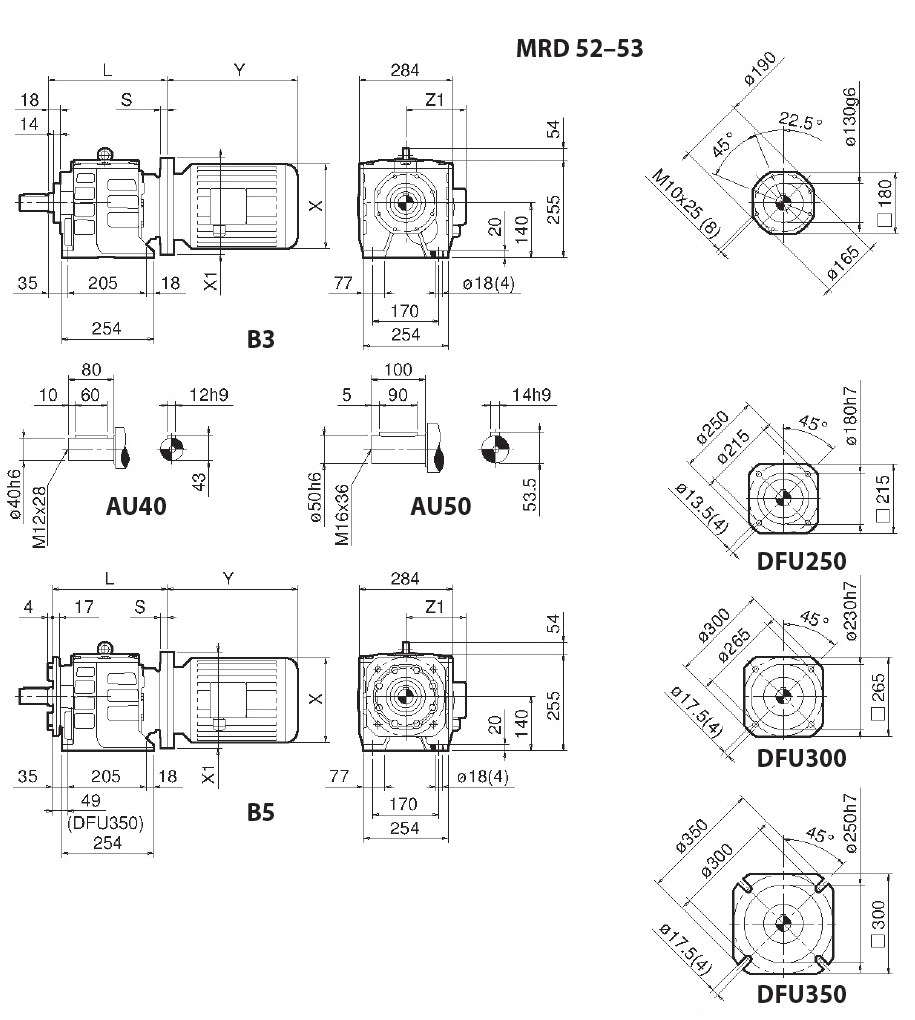

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры RD52, RD53, FRD52, FRD53, MRD52, MRD53

RD 52 / 53 52 / 53 52 / 53 52 / 53 52 / 53 52 / 53 52 52
IEC 80 90 S 90 L 100 112 132 S/M 160 180
X / Y / Z1 См. раздел «Электродвигатели»
X1 (B5) / S 200/16 200/16 200/16 200/16 200/16 300/16 350/25 350/25
X1 (B14) / S — — — — — 200/16 — —
L (RD52) 322 322 322 322 322 322 353 353
L (RD53) 322/336 322/336 322/336 322/336 322/336 322/336 353/367 353/367
Вес 43 кг
Габариты 38 × 38 × 38 см

Таблица подбора редуктора

Таблица выбора редукторов RD5 (n1 = 1400 мин-1)
RD 5 iном iфакт n2, мин-1 M2lim, Нм P1lim, кВт Fr1 Fr2 J1 Lub H Lub V кг Рекомендуемый габарит двигателя
80

90

 100

112

 132 160 180
RD52

2c

 2,25 2,323 603 574 39,1 720 3200 31,657 4,5 5,5 49
2,50 2,557 548 630 34,0 750 3400 26,128
2,80 2,945 475 624 33,5 770 3500 24,154
3,15 3,241 432 690 30,0 790 3700 20,966
3,55 3,568 392 662 29,3 820 3900 18,578
4,0 3,926 357 750 29,0 850 4000 17,244
4,5 4,398 318 698 25,1 860 4300 16,421
5,0 4,840 289 850 26,8 870 4500 15,131
5,6 5,561 252 713 20,3 1100 4500 17,750
6,3 6,454 217 1160 27,4 1500 4600 23,290
7,1 7,305 192 630 13,6 1550 4800 18,351
8,0 8,185 171 1170 21,8 1600 5200 16,463
9,0 9,353 150 512 8,7 1650 5300 15,154
10,0 9,915 141 1180 18,1 1700 5500 14,463
12,5 12,222 115 1190 14,8 780 6900 13,264
16,0 15,452 91 1200 11,8 820 8500 12,274
20,0 20,298 69 1220 9,1 1870 8700 11,463
25,0 25,989 54 1230 7,2 900 9000 10,963
31,5 31,429 45 1240 6,0 920 9100 10,647
40 40,476 35 850 3,2 2400 10500 10,858
50 53,333 26 850 2,4 2450 11200 10,579
63 66,667 21 850 1,9 2500 12000 10,340
RD53

3c

 40 39,333 36 1270 5,0 700 7600 10,526 4,5 6,5 52
50 47,984 29 1280 4,1 970 7800 13,854
63 59,878 23 1290 3,4 1290 7800 14,391
80 77,262 18 1300 2,6 1610 7900 14,087
100 96,280 15 1300 2,1 1820 7900 13,603
125 129,800 11 1300 1,6 1980 8100 13,576
160 157,143 8,9 1300 1,3 1450 8200 16,600
200 195,824 7,1 1300 1,1 1750 8400 16,328
250 264,000 5,3 1300 0,8 930 8700 15,854 ()
315 332,308 4,2 900 0,45 2100 9000 15,857 ()
400 402,424 3,5 900 0,35 400 10500 15,866 ()
500 503,704 2,8 900 0,3 500 11200 15,854 ()
630 629,630 2,2 900 0,25 550 12000 15,847 ()

Монтажные исполнения

Монтажные исполнения
