Соосно-цилиндрические мотор-редукторы Varvel серия RD
Соосно-цилиндрические мотор-редукторы RD02, RD03, FRD02, FRD03, MRD02, MRD03

Соосно-цилиндрические мотор-редукторы RD32, RD33, FRD32, FRD33, MRD32, MRD33

Цена:

37 000 ₽

Заказать в один клик

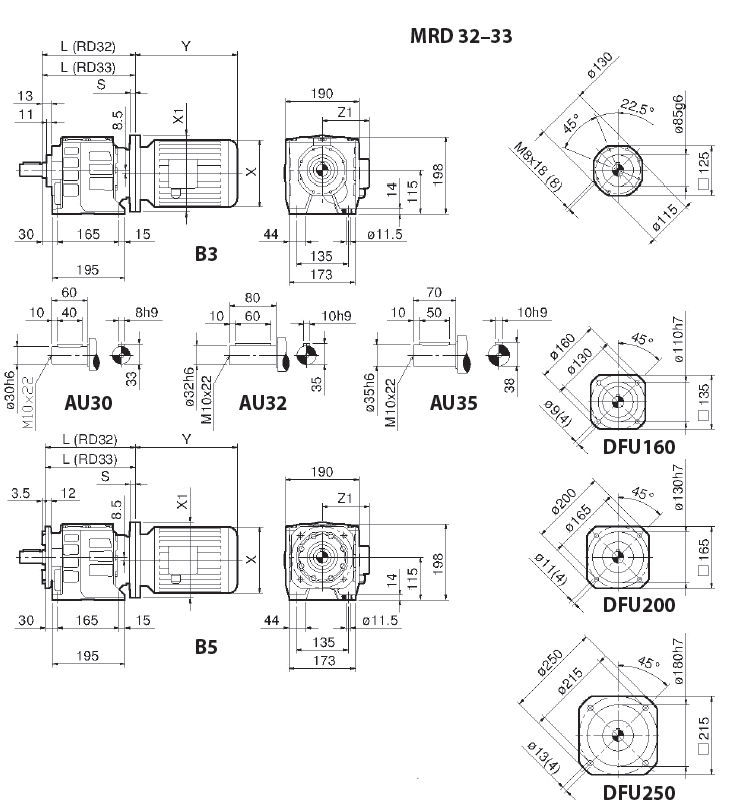

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры RD32, RD33, FRD32, FRD33, MRD32, MRD33

RD 32 / 33 32 / 33 32 / 33 32 / 33 32 32
IEC 71 80 90 S 90 L 100 112
X / Y / Z1 См. раздел «Электродвигатели»
X1 (B5) / S 160/11,5 200/11 200/11 200/11 250/13 250/13
X1 (B14) / S 105/10,5 120/10 140/10 140/10 160/11,5 160/11,5
L (RD32) 220 220[222-B14] 220[222-B14] 220[222-B14] 228[221-B14] 228[221-B14]
L (RD33) 253 253[255-B14] 253[255-B14] 253[255-B14] — —
Вес 35 кг
Габариты 30 × 30 × 30 см

Таблица подбора редуктора

Таблица выбора редукторов RD3 (n1 = 1400 мин-1)
RD 3 iном iфакт n2, мин-1 M2lim, Нм P1lim, кВт Fr1 Fr2 J1 Lub H Lub V кг Рекомендуемый габарит двигателя
71 80 90 100 112
RD32

2c

 2,25 2,420 579 171 11,20 800 2000 9,3605 1,3 1,8 13,5
2,50 2,697 560 190 10,49 830 2100 7,5606
2,80 2,983 469 184 9,80 840 2100 6,5382
3,15 3,324 445 205 9,18 850 2200 5,9052
4,5 3,733 375 198 8,40 860 2200 5,4374
4,0 4,160 350 220 7,87 880 2300 4,6789
4,5 4,783 293 211 7,00 890 2400 4,2591
5,0 5,331 280 235 6,55 900 2500 3,7739
6,3 6,261 220 370 9,31 920 2700 5,2968
7,1 7,484 187 217 4,6 960 2900 4,6784
8,0 7,717 175 370 7,63 980 3100 4,4149
10,0 9,658 140 375 6,17 1030 3600 3,7274
12,5 12,375 110 380 4,87 1070 3800 3,1944
16,0 16,451 90 390 3,72 1110 4000 3,2491
20,0 19,362 70 390 3,19 1110 4200 2,9048
25,0 25,255 55 395 2,48 1150 4500 2,3847
31,5 33,214 45 400 1,68 1210 4700 2,2448
40 38,571 35 285 1,10 1380 4900 2,3551
50 50,727 30 285 0,85 1390 5000 2,2276
63 63,333 22 285 0,69 1400 5000 2,1571
RD33

3c

 40 38,063 35 420 1,68 100 4000 2,3849 1,6 2,3 14,5
50 48,772 30 420 1,33 350 4100 4,8227
63 64,836 22 420 1,01 580 4200 5,2165
80 76,310 18 420 0,87 690 4400 5,0177
100 99,535 14 425 0,67 830 4500 4,6787
125 130,90 11 425 0,51 870 4600 4,6625
160 167,8 9,0 425 0,40 850 4700 6,8317
200 197,49 7,0 425 0,34 900 4100 6,6412
250 257,60 5,5 430 0,26 930 4300 6,3012
315 307,21 4,5 430 0,22 950 4500 6,3065
400 393,43 3,5 290 0,11 1150 5000 6,3129 ()
500 517,42 2,8 290 0,09 1170 5000 6,3038 ()
630 646,00 2,2 290 0,07 1200 5000 6,2999 ()

Монтажные исполнения

Монтажные исполнения
