Соосно-цилиндрические мотор-редукторы Varvel серия RD
Соосно-цилиндрические мотор-редукторы RD02, RD03, FRD02, FRD03, MRD02, MRD03

Соосно-цилиндрические мотор-редукторы RD12, RD13, FRD12, FRD13, MRD12, MRD13

Цена:

28 000 ₽

Заказать в один клик

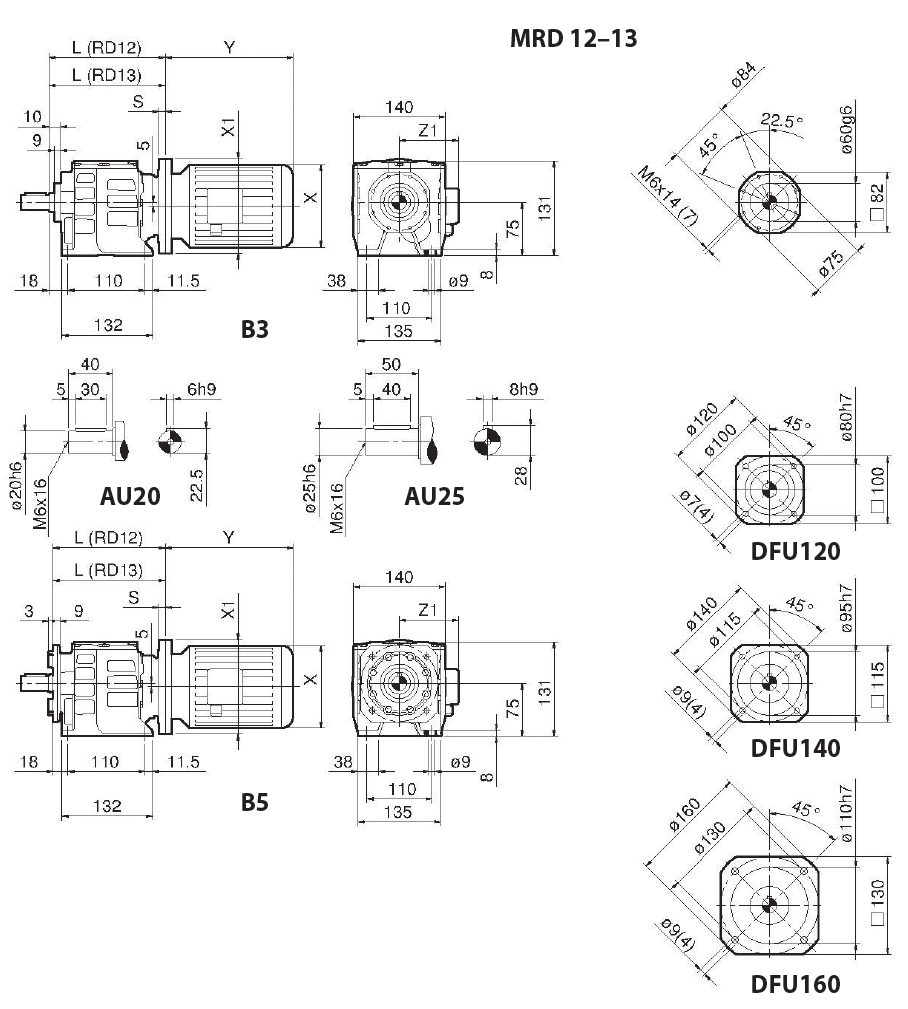

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры RD12, RD13, FRD12, FRD13, MRD12, MRD13

RD 12 / 13 12 / 13 12 / 13 12 12 12
IEC 56 63 71 80 90 S 90 L
X / Y / Z1 См. раздел «Электродвигатели»
X1 (B5) / S 120/11 140/10 160/11,5 200/11 200/11 200/11
X1 (B14) / S — 90/8 105/10 120/11 140/10 140/10
L (RD12) 151 151 151[155-B14] 151 151 151
L (RD13) 161 161 151[155-B14] 161 161 161
Вес 25 кг
Габариты 23 × 23 × 23 см

Таблица подбора редуктора

Таблица выбора редукторов RD1 (n1 = 1400 мин-1)
RD 1 iном iфакт n2, мин-1 M2lim, Нм P1lim, кВт Fr1 Fr2 J1 Lub H Lub V кг Рекомендуемый габарит двигателя
56 63 71 80 90
RD12

2c

 2,25 2,348 596 40 2,70 1200 1,2989 0,5 0,7 4,8
2,50 2,534 560 45 45 1300 1,1152
2,80 2,855 490 43 2,40 1350 0,1056
3,15 3,081 445 45 2,21 1400 0,9332
3,55 3,716 377 46 2,00 1450 0,8131
4,0 4,011 350 50 1,84 1500 0,7691
4,5 4,700 298 49 1,60 1550 0,7912
5,0 5,073 280 55 1,55 1600 0,6732
5,6 5,726 251 51 1,40 1650 0,7514
6,3 6,686 220 90 2,06 1700 0,8357
7,1 7,161 196 54 1,20 1750 0,7857
8,0 8,129 175 90 1,71 1800 0,7441
9,0 9,315 150 45 0,76 1850 0,7013
10,0 10,581 140 90 1,33 1900 0,6575
12,5 13,384 110 90 1,06 1900 0,6035
16,0 16,309 90 90 0,88 20 1900 0,5710
20,0 20,391 70 90 0,71 55 1900 0,5435
25,0 26,522 55 95 0,56 75 2000 0,5211
31,5 32,653 45 95 0,46 100 2000 0,5088
40 39,083 35 70 0,27 590 2000 0,5184
50 48,118 30 70 0,22 630 2000 0,5070
63 61,670 22 70 0,17 640 2000 0,4975
RD13

3c

 40 40,103 35 95 0,38 120 1500 0,5267 0,5 0,7 4,8 []
50 52,201 30 95 0,29 210 1600 1,5521 []
63 66,028 22 95 0,23 270 1700 1,5394 []
80 80,432 18 100 0,19 320 1800 1,5333 []
100 100,596 14 100 0,16 350 1900 1,5288 []
125 130,843 11 100 0,12 400 2000 1,5260 []
160 165,075 9,0 100 0,10 410 2000 1,9460 []
200 206,460 7,0 100 0,08 420 2000 1,9423 []
250 268,538 5,5 100 0,06 430 2000 1,9401 []
315 330,615 4,5 100 0,05 450 2000 1,9391 ()
400 395,719 3,5 70 0,03 480 2200 1,9401 ()
500 487,197 2,8 70 0,02 490 2200 1,9391 ()
630 624,413 2,2 70 0,02 510 2200 1,9385 ()

Монтажные исполнения

Монтажные исполнения
