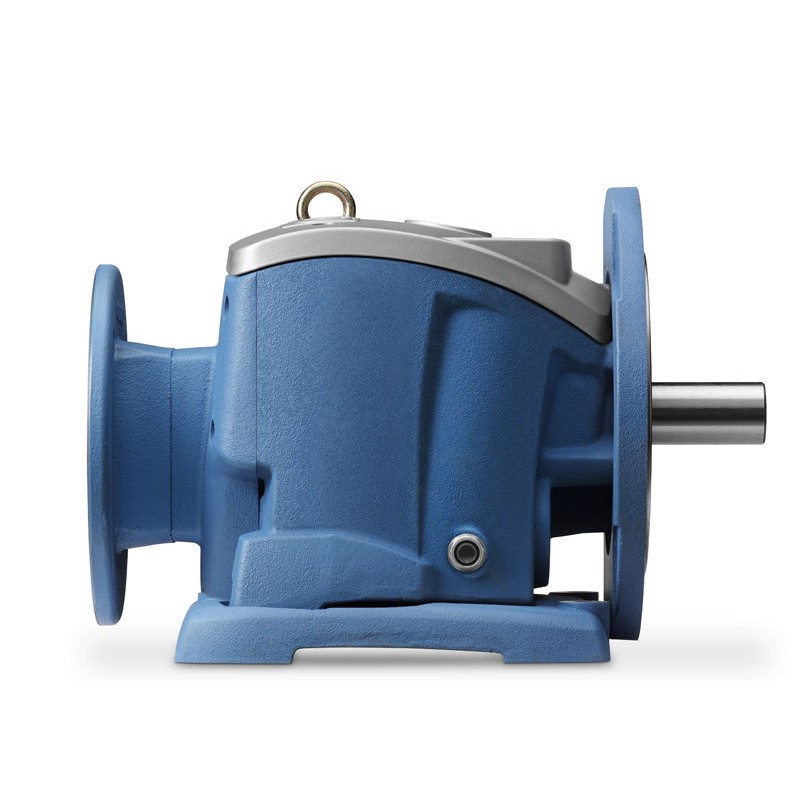

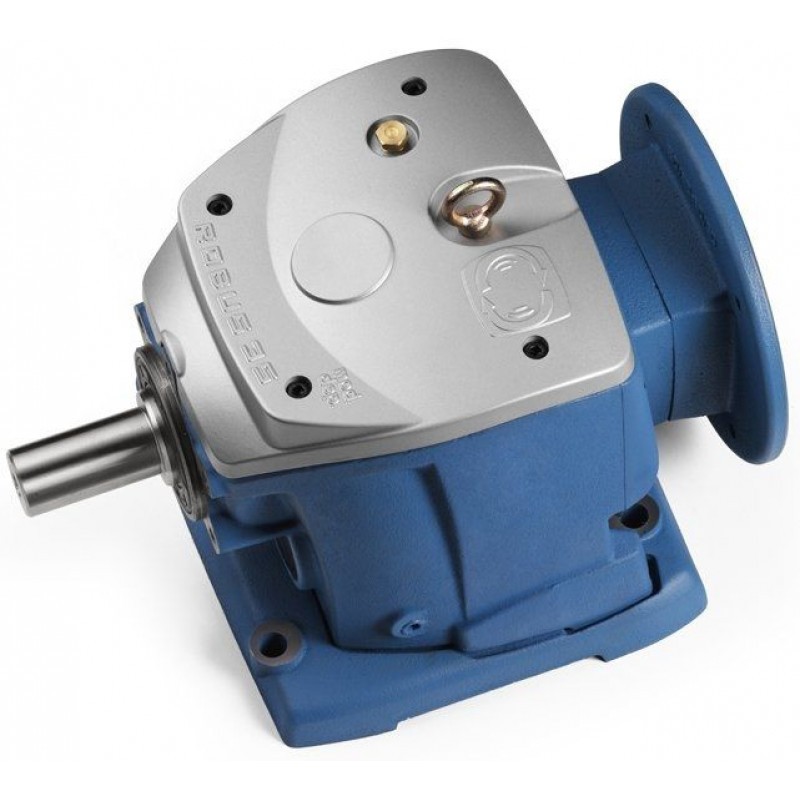

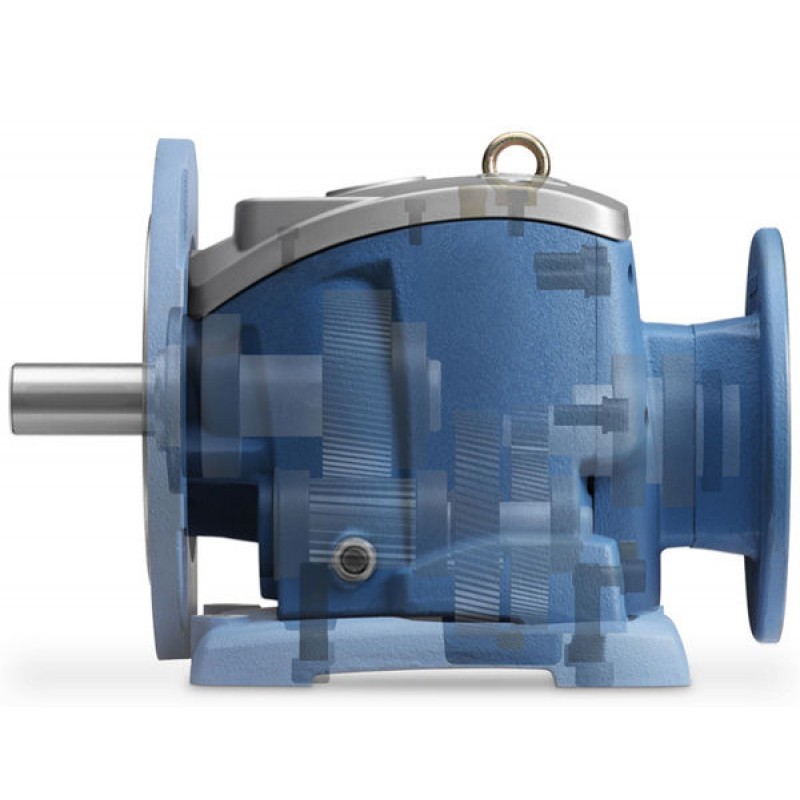

Соосно-цилиндрические мотор-редукторы Motive серии ROBUS 25 (RB25)

Параметр	Значение
Тип	Соосный цилиндрический мотор-редуктор
Мощность	0,18–3,0 кВт
Крутящий момент	до 250 Н·м
Передаточные числа	3,27–187,34
КПД	до 94%
Класс защиты	IP55 (стандарт), IP65 (опция)
Температурный диапазон	-15°C до +60°C

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

✔ Корпус: Алюминиевый сплав (EN AC-43400) с антикоррозионным покрытием
✔ Зубчатые передачи:

Шестерни из стали 16MnCr5 с цементацией и шлифовкой
Класс точности DIN 7
✔ Подшипники: Прецизионные шарикоподшипники (SKF/FAG)
✔ Валы:
Входной: Сталь C45
Выходной: Сталь 42CrMo4 (шлифованный)
✔ Смазка: Синтетическое масло Polyrex EM (не требует обслуживания)

ВАРИАНТЫ ИСПОЛНЕНИЯ

Способ монтажа:
- Лапы (IM B3)
- Фланец (IM B5, B14)
- Комбинированный (IM B35)
Тип выходного вала:
- Сплошной (со шпоночным пазом)
- Полый (с шлицевым соединением)

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Напряжение питания: 220/380В, 50 Гц
Класс изоляции: F
Степень защиты двигателя: IP55
Класс энергоэффективности: IE3

ПРЕИМУЩЕСТВА СЕРИИ RB25

✅ Компактные габариты при высокой мощности
✅ Низкий уровень шума (≤62 дБ)
✅ Минимальный люфт (<1 угловой минуты)
✅ Универсальность монтажа
✅ Долгий срок службы (более 30 000 часов)
✅ Совместимость с частотными преобразователями

ОБЛАСТИ ПРИМЕНЕНИЯ

Конвейерные системы
Упаковочное оборудование
Пищевая промышленность
Текстильные машины
Медицинская техника
Автоматизированные производственные линии

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

▸ Электромагнитный тормоз (24 VDC)
▸ Энкодеры (инкрементальный/абсолютный)
▸ Специальные уплотнения для агрессивных сред
▸ Исполнение из нержавеющей стали (AISI 304)
▸ Система термоконтроля

ГАРАНТИЯ И СЕРТИФИКАЦИЯ

Гарантийный срок: 24 месяца
Сертификаты: CE, RoHS, ISO 9001:2015

КОМПЛЕКТАЦИЯ

Мотор-редуктор в сборе
Комплект крепежных элементов
Паспорт изделия
Руководство по эксплуатации

Вес	35 кг
Габариты	35 × 35 × 35 см

Технические характеристики

25	ratio i:		input				output				63	71
stages	rated	real	kW	Hp	motor type	n1 [rpm]	fs	n2 [rpm]	M2 [Nm]	M2 [Kgm]	63	71
3	123	122,9	0,13	0,18	63A-4	1350	1,63	11	106	10,7
3			0,18	0,25	63B-4	1390	1,21	11	143	14,4
3			0,25	0,35	71A-4	1400	0,88	11	197	19,9
3	121	121,5	0,13	0,18	63A-4	1350	1,67	11	105	10,6
3			0,18	0,25	63B-4	1390	1,24	11	141	14,3
3			0,25	0,35	71A-4	1400	0,90	12	195	19,7
3	119	119,4	0,13	0,18	63A-4	1350	1,60	11	103	10,4
3			0,18	0,25	63B-4	1390	1,19	12	139	14,0
3			0,25	0,35	71A-4	1400	0,86	12	192	19,3
3	115	115,1	0,13	0,18	63A-4	1350	1,64	12	100	10,1
3			0,18	0,25	63B-4	1390	1,22	12	134	13,5
3			0,25	0,35	71A-4	1400	0,89	12	185	18,6
3	113	113,4	0,13	0,18	63A-4	1350	1,68	12	98	9,9
3			0,18	0,25	63B-4	1390	1,25	12	132	13,3
3			0,25	0,35	71A-4	1400	0,91	12	182	18,4
3	110	110,2	0,13	0,18	63A-4	1350	1,72	12	95	9,6
3			0,18	0,25	63B-4	1390	1,28	13	128	12,9
3			0,25	0,35	71A-4	1400	0,93	13	177	17,8
3	106	105,9	0,13	0,18	71B-8	650	1,25	6,1	190	19,2
3			0,18	0,25	71A-6	910	1,16	8,6	188	19,0
3			0,13	0,18	63A-4	1350	2,16	13	92	9,3
3			0,18	0,25	63B-4	1390	1,61	13	123	12,4
3			0,25	0,35	71A-4	1400	1,17	13	170	17,1
3	98	97,8	0,13	0,18	71B-8	650	1,39	6,7	176	17,7
3			0,18	0,25	71A-6	910	1,29	9,3	174	17,5
3			0,13	0,18	63A-4	1350	2,41	14	85	8,5
3			0,18	0,25	63B-4	1390	1,79	14	114	11,5
3			0,25	0,35	71A-4	1400	1,30	14	157	15,8
3	91	91,3	0,13	0,18	71B-8	650	1,47	7,1	164	16,6
3			0,18	0,25	71A-6	910	1,36	10,0	162	16,4
3			0,13	0,18	63A-4	1350	2,54	15	79	8,0
3			0,18	0,25	63B-4	1390	1,89	15	106	10,7
3			0,25	0,35	71A-4	1400	1,37	15	146	14,8
3			0,37	0,5	71B-4	1400	0,93	15	217	21,9
3	89	88,7	0,13	0,18	71B-8	650	1,50	7,3	159	16,1
3			0,18	0,25	71A-6	910	1,39	10,3	158	15,9
3			0,25	0,35	71B-6	910	1,00	10,3	219	22,1
3			0,13	0,18	63A-4	1350	2,59	15	77	7,7
3			0,18	0,25	63B-4	1390	1,93	16	103	10,4
3			0,25	0,35	71A-4	1400	1,40	16	142	14,4
3			0,37	0,5	71B-4	1400	0,95	16	211	21,3
3	87	87,1	0,13	0,18	71B-8	650	1,77	7,5	157	15,8
3			0,18	0,25	71A-6	910	1,64	10,5	155	15,6
3			0,25	0,35	71B-6	910	1,18	10,5	215	21,7
3			0,13	0,18	63A-4	1350	3,06	16	75	7,6
3			0,18	0,25	63B-4	1390	2,28	16	101	10,2
3			0,25	0,35	71A-4	1400	1,65	16	140	14,1
3			0,37	0,5	71B-4	1400	1,12	16	207	20,9

25	Unters.Verhältnis i:		Eingangsleistung				Ausgang				63	71
stufig	nominale	real	kW	Hp	motor type	n1 [rpm]	fs	n2 [rpm]	M2 [Nm]	M2 [Kgm]	63	71
3	85	85,5	0,13	0,18	71B-8	650	1,54	7,6	154	15,5
3			0,18	0,25	71A-6	910	1,43	10,7	152	15,3
3			0,25	0,35	71B-6	910	1,03	10,7	211	21,3
3			0,13	0,18	63A-4	1350	2,67	16	74	7,5
3			0,18	0,25	63B-4	1390	1,98	16	100	10,0
3			0,25	0,35	71A-4	1400	1,44	16	137	13,8
3			0,37	0,5	71B-4	1400	0,97	16	203	20,5
3	84	84,2	0,13	0,18	71B-8	650	1,56	7,7	151	15,3
3			0,18	0,25	71A-6	910	1,44	10,8	150	15,1
3			0,25	0,35	71B-6	910	1,04	10,8	208	21,0
3			0,13	0,18	63A-4	1350	2,70	16	73	7,4
3			0,18	0,25	63B-4	1390	2,01	17	98	9,9
3			0,25	0,35	71A-4	1400	1,45	17	135	13,6
3			0,37	0,5	71B-4	1400	0,98	17	200	20,2
3	80	80,4	0,13	0,18	71B-8	650	1,80	8,1	144	14,6
3			0,18	0,25	71A-6	910	1,67	11,3	143	14,4
3			0,25	0,35	71B-6	910	1,20	11,3	199	20,0
3			0,13	0,18	63A-4	1350	3,11	17	70	7,0
3			0,18	0,25	63B-4	1390	2,31	17	94	9,4
3			0,25	0,35	71A-4	1400	1,68	17	129	13,0
3			0,37	0,5	71B-4	1400	1,13	17	191	19,3
3	76	75,6	0,13	0,18	71B-8	650	2,12	8,6	136	13,7
3			0,18	0,25	71A-6	910	1,97	12,0	134	13,6
3			0,25	0,35	71B-6	910	1,42	12,0	187	18,8
3			0,13	0,18	63A-4	1350	3,67	18	65	6,6
3			0,18	0,25	63B-4	1390	2,73	18	88	8,9
3			0,25	0,35	71A-4	1400	1,98	19	121	12,2
3			0,37	0,5	71B-4	1400	1,34	19	179	18,1
3	75	75,0	0,13	0,18	71B-8	650	1,89	8,7	135	13,6
3			0,13	0,18	63A-4	1350	3,28	18	65	6,6
3			0,18	0,25	63B-4	1390	2,44	19	87	8,8
3			0,25	0,35	71A-4	1400	1,77	19	120	12,1
3			0,37	0,5	71B-4	1400	1,19	19	178	18,0
3	73	72,9	0,13	0,18	71B-8	650	1,94	8,9	131	13,2
3			0,13	0,18	63A-4	1350	3,35	19	63	6,4
3			0,18	0,25	63B-4	1390	2,49	19	85	8,6
3			0,25	0,35	71A-4	1400	1,81	19	117	11,8
3			0,37	0,5	71B-4	1400	1,22	19	173	17,5
3	70	69,7	0,13	0,18	71B-8	650	2,15	9,3	125	12,6
3			0,13	0,18	63A-4	1350	3,72	19	60	6,1
3			0,18	0,25	63B-4	1390	2,77	20	81	8,2
3			0,25	0,35	71A-4	1400	2,01	20	112	11,3
3			0,37	0,5	71B-4	1400	1,36	20	166	16,7
3	69	69,2	0,13	0,18	71B-8	650	1,92	9,4	124	12,6
3			0,13	0,18	63A-4	1350	3,32	19	60	6,0
3			0,18	0,25	63B-4	1390	2,47	20	81	8,1
3			0,25	0,35	71A-4	1400	1,79	20	111	11,2
3			0,37	0,5	71B-4	1400	1,21	20	164	16,6
3	65	65,1	0,13	0,18	71B-8	650	2,27	10,0	117	11,8
3			0,18	0,25	80A-8	690	1,74	10,6	153	15,4
3			0,25	0,35	80B-8	690	1,25	10,6	212	21,4
3			0,13	0,18	63A-4	1350	3,93	21	56	5,7
3			0,18	0,25	63B-4	1390	2,92	21	76	7,6
3			0,25	0,35	71A-4	1400	2,12	22	104	10,5
3			0,37	0,5	71B-4	1400	1,43	22	155	15,6
3			0,55	0,75	80A-4	1400	0,96	22	230	23,2

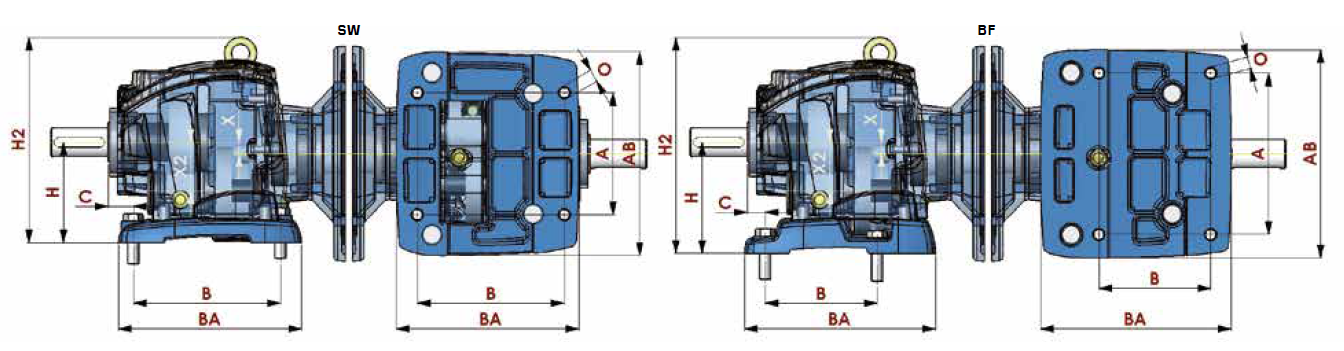

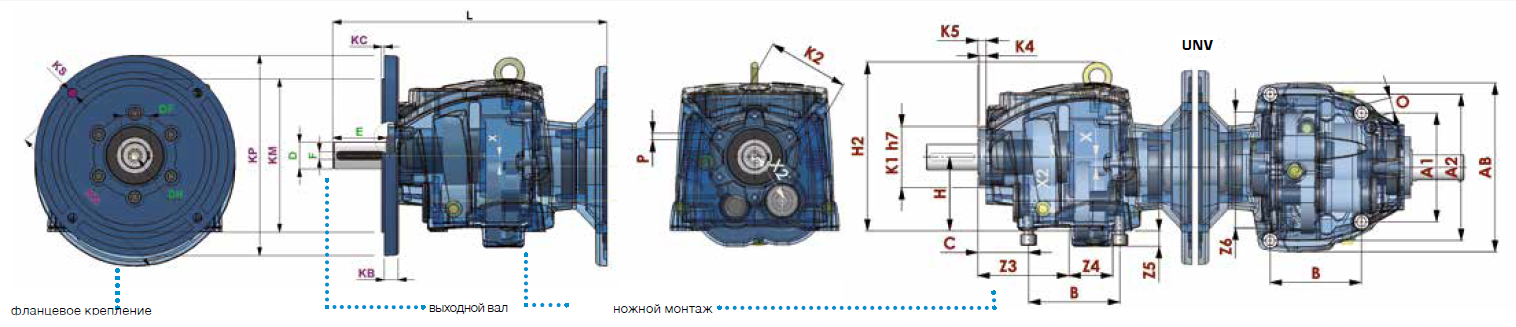

Габаритные и присоединительные размеры

ROBUS	IEC	KP	KM	KN	KS	KC	KB	D	E	F	DF	DH	X	X2	type	B	BA	A
25	80/90B5	200	130	165	11	3,5	12	25(k6)	50	8	28	M10x20L	11	52,5	SW	130	171,5	110
															BF	107,5	173,8	130
	71B5	160	110	130	9	3,5	10	30(k6)	60	8	33	M10x20L
															UNV	90,6	—	A1=108	A2=145,2

ROBUS	AB	O	H	H2	C	P	K1	K2	K4	K5	Z1	Z2	Z3	Z4	Z5	Z6
25	182	9	90	193,6	25	—	—	—	—	—	—	—	—	—	—	—
	180,5	9	100	203,5	18	—	—	—	—	—	—	—	—	—	—	—
	170	M8	73,5	180	54,5	M6	68	80	6,5	9,5	45	44	95	53	16,5	128

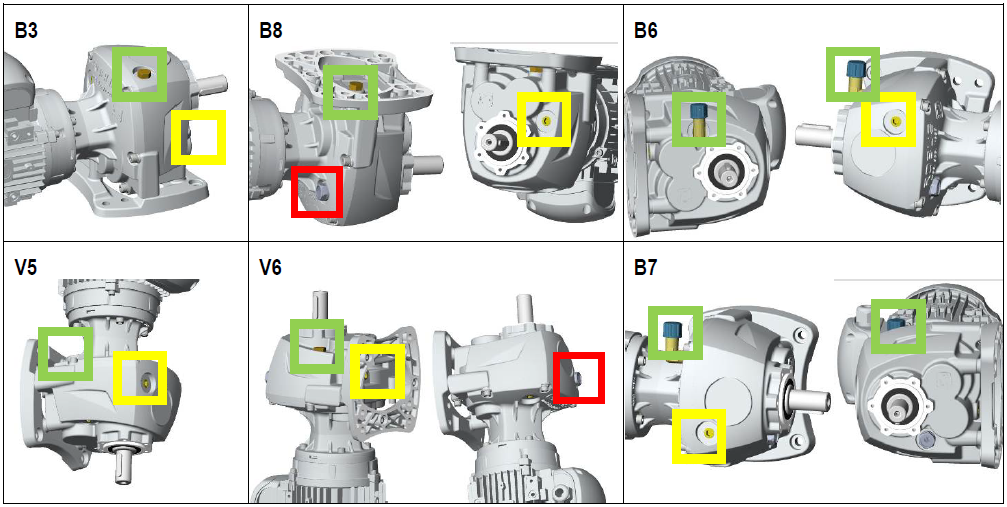

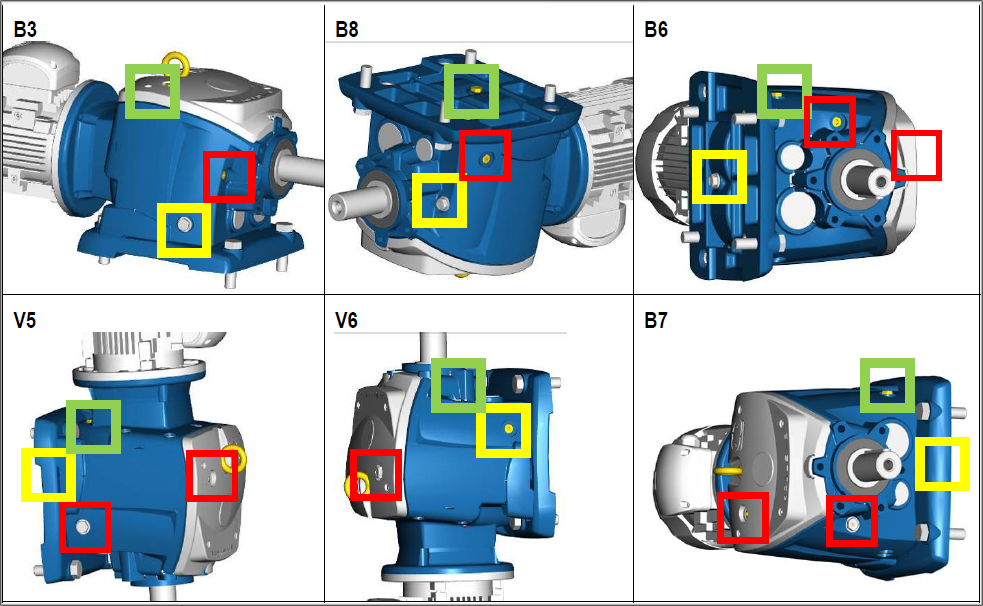

Монтажные положения

Уровень масла в редукторе в зависимости от монтажного положения

robus	quantité d’huile (l)						iso	temp.	type d’huile
robus	b3	b6	b7	b8	V5	V6	iso	temp.	type d’huile
20	0,25	0,4	0,35	0,55	0,55	0,35	VG 220	-25 +80°C	mobil Glygoyle 30	shell tivela s220
25	0,3	0,75	0,95	0,95	1,05	0,85
30	0,7	1,5	1,5	1,5	1,65	1,6
35	1,1	1,8	2	2	3,5	1,6
40	1,2	2,5	3,4	3,4	4,1	3,8
50	2,3	6,3	6,5	6,5	7,7	6,7
60	4,6	11,3	11,7	11,7	13,4	11,7

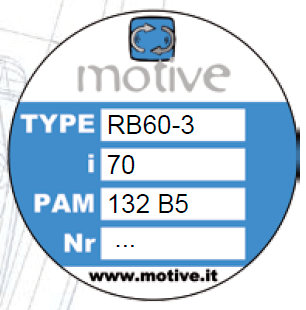

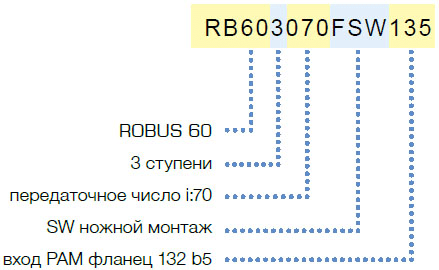

Кодовая система обозначений

КОДОВАЯ СИСТЕМА

1) Первые 4 цифры обозначают типоразмер редуктора Robus

RB40 — ROBUS 40
RB50 — ROBUS 50,
RBA2 — ROBUS A2, и т.д.

2) Пятая цифра обозначает количество ступеней редуктора

2 — 2 ступени
3 — 3 ступени

3) Следующие цифры обозначают передаточное отношение

020 — i:20
120 — i:120

4) Следующие 3 символа указывают на монтажное положение и размер фланца

FSW — основа SW
FBF — основа BF
120 — выходной фланец 56B5 KP-120
140 — выходной фланец 63B5 KP-140
160 — выходной фланец 71B5 KP-160
200 — выходной фланец 80/90B5 KP-200
250 — выходной фланец 100/112B5 KP-250
300 — выходной фланец 132B5 KP-300
350 — выходной фланец 160/180 KP-350
450 — выходной фланец 200 KP-450
UNV — без лап или выходного фланца

5) Следующие 3 цифры обозначают размер входного фланца

714 — 71B14
805 — 80B5
905 — 90B5
125 — 100-112B5
135 — 132B5 и т.д. …

6) D2 — Последние цифры указывают диаметр выходного вала

Соосно-цилиндрические мотор-редукторы Motive серии ROBUS 25 (RB25)

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

ВАРИАНТЫ ИСПОЛНЕНИЯ

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

ПРЕИМУЩЕСТВА СЕРИИ RB25

ОБЛАСТИ ПРИМЕНЕНИЯ

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

ГАРАНТИЯ И СЕРТИФИКАЦИЯ

КОМПЛЕКТАЦИЯ

Технические характеристики

Габаритные и присоединительные размеры

Монтажные положения

Уровень масла в редукторе в зависимости от монтажного положения

Кодовая система обозначений
