Цилиндрический соосный мотор-редуктор серии ПР11
Цилиндрический соосный мотор-редуктор серии ПР115, ПР115(Ф) — изображение 2
Цилиндрический соосный мотор-редуктор серии ПР115, ПР115(Ф) — изображение 3

Цилиндрический соосный мотор-редуктор серии ПР115, ПР115(Ф)

Цена:

22 800 ₽

Заказать в один клик

Габаритные и присоединительные размеры:

ПР115

ПР115

ПР115  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм  140  160  200  250 300
 Z5, мм  50  55  60  80 90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя

ПР115(Ф)

ПР115(Ф)

ПР115(Ф)  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм  140  160  200  250 300
 Z5, мм  50  55  60  80 90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя

Цельный выходной вал



Цельный выходной вал ПР115

Вес 25 кг
Габариты 40 × 40 × 40 см

Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Крутящий момент, Н*м Передаточное число Двигатель IEC Вес, кг
0.12 4.8 240 186.89 MS6326 23/27
5.2 220 172.17
6.1 188 147.92
7.0 164 128.77
7.5 154 120.63
8.4 136 106.58
9.1 126 98.99
7.4 155 186.89 MS6314 23/27
8.0 143 172.17
9.3 123 147.92
11 107 128.77
0.18 4.7 370 186.89 MS7116 24/27
5.1 340 172.17
5.9 290 147.92
6.8 255 128.77
7.2 240 120.63
7.1 245 186.89 MS6324 23/27
7.7 225 172.17
8.9 193 147.92
10 168 128.77
11 157 120.63
12 139 106.58
13 129 98.99
15 117 89.71
0.25 4.7 505 186.89 MS7126 25/29
5.1 465 172.17
6.0 400 147.92
6.8 350 128.77
7.3 325 120.63
8.3 290 106.58
8.9 270 98.99
7.0 345 186.89 MS7114 24/27
7.5 315 172.17
8.8 270 147.92
10 235 128.77
11 220 120.63
12 196 106.58
13 182 98.99
14 165 89.71
16 148 80.55
19 127 69.23
0.37 7.0 505 128.77 MS8016 27/31
7.5 475 120.63
8.4 420 106.58
9.1 390 98.99
7.4 480 186.89 MS7124 25/29
8.0 440 172.17
9.3 380 147.92
11 330 128.77
11 310 120.63
13 275 106.58
14 255 98.99
15 230 89.71
17 205 80.55
20 177 69.23
21 166 64.85
24 147 57.29
26 136 53.22
29 124 48.23
0.55 11 465 120.63 MS8014 27/31
13 410 106.58
14 380 98.99
15 345 89.71
17 310 80.55
20 265 69.23
21 250 64.85
24 220 57.29
26 205 53.22
28 186 48.23
31 167 43.30
36 144 37.30
39 136 35.07
52 102 26.31
54 97 24.99
62 85 21.93
73 72 18.60
0.75 13 555 106.58 MS8024 28/31
14 515 98.99
15 465 89.71
17 420 80.55
20 360 69.23
21 335 64.85
24 295 57.29
26 275 53.22
29 250 48.23
32 225 43.30
37 194 37.30
39 182 35.07
46 157 30.18
51 140 26.97
52 137 26.31
55 130 24.99
63 114 21.93
74 97 18.60
1.1 24 430 57.29 MS90S4 34/37
26 400 53.22
29 360 48.30
32 325 43.30
38 280 37.30
40 265 35.07
46 225 30.18
52 200 26.97
53 197 26.31
56 188 24.99
64 165 21.93
75 140 18.60
83 126 16.79
1.5 27 540 53.22 MS90L4 36/39
29 490 48.23
33 440 43.30
38 380 37.30
40 355 35.07
47 305 30.18
52 275 26.97
54 265 26.31
56 255 24.99
64 225 21.93
76 189 18.60
84 171 16.79
95 150 14.77
101 142 13.95
119 121 11.88
2.2 38 555 37.30 MS100L14 43/46
40 525 35.07
47 450 30.18
52 400 26.97
64 325 21.93
76 275 18.16
84 250 16.79
95 220 14.77
101 210 13.95
119 177 11.88
131 161 10.79
151 139 9.35
156 135 9.06
177 119 7.97
104 205 26.31 MS90L2 35/38
109 192 24.99
124 169 21.93
147 143 18.60
163 129 16.79
185 114 14.77
196 107 13.95
3.0 52 550 26.97 MS100L24 47/50
64 450 21.93
75 380 18.60
83 345 16.79
95 300 14.77
100 285 13.95
118 245 11.88
130 220 10.79
150 191 9.35
155 185 9.06
176 163 7.97
186 154 7.53
218 131 6.41
240 119 5.82
277 103 5.05
319 90 4.39
128 225 21.93 MS100L2 42/45
151 190 18.60
167 172 16.79
190 151 14.77
201 143 13.95
236 122 11.88
259 110 10.79
4.0 76 500 18.60 MS112M4 53/56
85 450 16.79
96 395 14.77
102 375 13.95
120 320 11.88
132 290 10.79
152 250 9.35
157 245 9.06
178 215 7.97
189 205 7.53
222 172 6.41
244 157 5.82
284 136 5.05
323 118 4.39
5.5 97 545 14.77 MS132S4 58/61
103 510 13.95
120 435 11.88
132 395 10.79
153 345 9.35
179 295 7.97
190 275 7.53
223 235 6.41
246 215 5.82
283 185 5.05
326 161 4.39
308 171 9.35 MS132S12 58/61
361 145 7.97
383 137 7.53
449 117 6.41
494 106 5.82
571 92 5.05
656 80 4.39
7.5 179 400 7.97 MS132M4 81/84
190 375 7.53
223 320 6.41
246 290 5.82
283 255 5.05
326 220 4.39
196 365 14.77 MS132S22 87/90
208 345 13.95
244 295 11.88
269 265 10.79
310 230 9.35
364 197 7.97
385 186 7.53
452 158 6.41
498 144 5.82
575 125 5.05
660 108 4.39

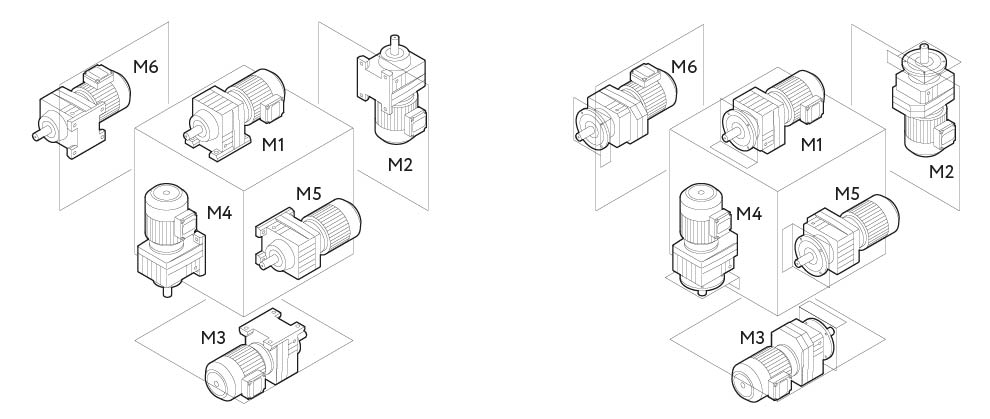

Монтажное положение

Монтажное положение
