Червячные редукторы PGR серия PMRV/PRV
Червячные редукторы PRV

Червячные редукторы PMRV 105, PRV 105

Цена:

19 600 ₽

Заказать в один клик

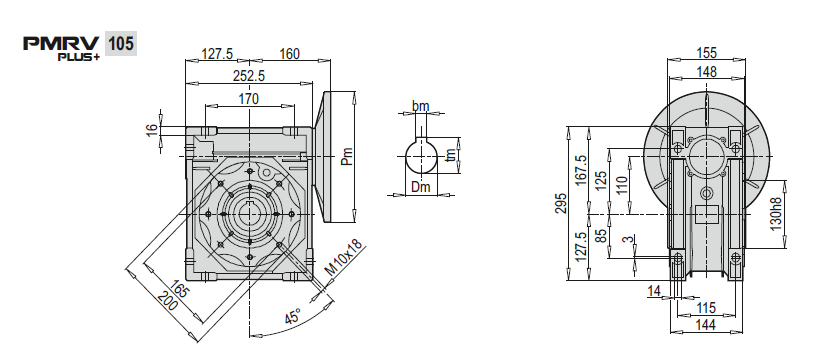

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры PMRV 105

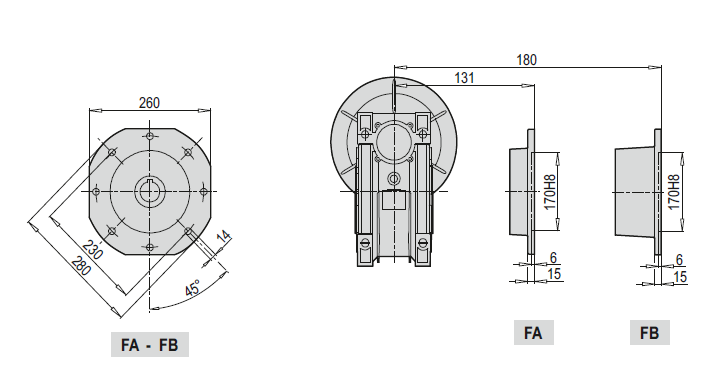

Размеры выходного фланца

Размеры выходного фланца PMRV 105

Вес 27 кг
Габариты 40 × 40 × 40 см

Технические характеристики

Мощность двигателя, кВт Частота вращения выходного вала, об/мин Крутящий момент, Нм Сервис-фактор Передаточное число Двигатель IEC Радиальная нагрузка, Н
0,55 17.5 201 2.6 80 80A4 8571
0,55 14.0 236 2.0 100 80A4 9232
0,55 11.3 294 1.9 80 80B6 9931
0,55 9.0 338 1.5 100 80B6 10320
0,75 17.5 274 1.9 80 80В4 8571
0,75 14.0 322 1.5 100 80В4 9232
0,75 15.0 325 2.1 60 90S6 9023
0,75 11.3 401 1.4 80 90S6 9931
0,75 9.0 462 1.1 100 90S6 10320
1,1 22.5 345 2.3 40 90 L6 7882
1,1 18.0 414 1.8 50 90 L6 8491
1,1 15.0 476 1.4 60 90 L6 9023
1,1 11.3 588 1.0 80 90 L6 9931
1,1 28.0 281 2.3 50 90S4 7328
1,1 23.3 324 1.9 60 90S4 7787
1,1 17.5 402 1.3 80 90S4 8571
1,1 14.0 473 1.0 100 90S4 9232
1,5 45.0 264 2.7 20 100L6 6256
1,5 36.0 322 2.4 25 100L6 6739
1,5 30.0 363 2.3 30 100L6 7161
1,5 22.5 471 1.7 40 100L6 7882
1,5 18.0 565 1.3 50 100L6 8491
1,5 15.0 649 1.1 60 100L6 9023
1,5 35.0 319 2.2 40 90L4 6803
1,5 28.0 384 1.7 50 90L4 7328
1,5 23.3 442 1.4 60 90L4 7787
1,5 17.5 548 0.9 80 90L4 8571
1,5 46.7 236 2.0 60 90S2 6181
1,5 35.0 299 1.3 80 90S2 6803
1,5 28.0 353 1.0 100 90S2 7328
2,2 70.0 255 2.5 20 100LA4 5399
2,2 56.0 315 2.2 25 100LA4 5816
2,2 46.7 356 2.0 30 100LA4 6181
2,2 35.0 468 1.5 40 100LA4 6803
2,2 28.0 563 1.2 50 100LA4 7328
2,2 23.3 648 1.0 60 100LA4 7787
2,2 90.0 205 3.5 10 112M6 4965
2,2 60.0 298 2.6 15 112M6 5684
2,2 45.0 388 1.9 20 112M6 6256
2,2 36.0 473 1.6 25 112M6 6739
2,2 30.0 532 1.6 30 112M6 7161
2,2 112.0 163 3.1 25 90L2 4616
2,2 93.3 187 3.0 30 90L2 4905
2,2 70.0 246 2.1 40 90L2 5399
2,2 56.0 296 1.7 50 90L2 5816
2,2 46.7 347 1.4 60 90L2 6181
3 93.3 264 2.5 15 100LB4 4905
3 70.0 348 1.9 20 100LB4 5399
3 56.0 430 1.6 25 100LB4 5816
3 46.7 485 1.5 30 100LB4 6181
3 35.0 638 1.1 40 100LB4 6803
3 28.0 767 0.9 50 100LB4 7328
3 120.0 212 3.1 7.5 132S6 4511
3 90.0 280 2.5 10 132S6 4965
3 60.0 406 1.9 15 132S6 5684
3 45.0 528 1.4 20 132S6 6256
4 140.0 243 2.5 10 112M4 4285
4 93.3 352 1.9 15 112M4 4905
4 70.0 464 1.4 20 112M4 5399
4 56.0 573 1.2 25 112M4 5816
4 46.7 647 1.1 30 112M4 6181
4 120.0 283 2.3 7.5 132M6 4511
4 90.0 374 1.9 10 132M6 4965
4 60.0 541 1.4 15 132M6 5684
5,5 186.7 253 2.2 7.5 132S4 3893
5,5 140.0 334 1.8 10 132S4 4285
5,5 93.3 484 1.4 15 132S4 4905
5,5 70.0 638 1.0 20 132S4 5399
7,5 186.7 345 1.6 7.5 132M4 3893
7,5 140.0 455 1.3 10 132M4 4285
7,5 93.3 660 1.0 15 132M4 4905

Монтажные позиции

Монтажные позиции

Размеры выходного вала

PMRV d B B1 G1 L L1 f b1 t1
030 14h6 30 32.5 63 102 128 M6 5 16
040 18h6 40 43 78 128 164 M6 6 20.5
050 25h6 50 53.5 92 153 199 M10 8 28
063 25h6 50 53.5 112 173 219 M10 8 28
075 28h6 60 63.5 120 192 247 M10 8 31
090 35h6 80 84.5 140 234 309 M12 10 38
105 42h6 80 84.5 155 249 324 M16 12 45
110 42h6 80 84.5 155 249 324 M16 12 45
130 45h6 80 85 170 265 340 M16 14 48.5
150 50h6 82 87 200 297 374 M16 14 53.5

Реактивная штанга редуктора

Реактивная штанга редуктора

PMRV
 K1 G KG KH R
030 85 14 24 8 15
040 100 14 31.5 10 18
050 100 14 38.5 10 18
063 150 14 49 10 18
075 200 25 47.5 20 30
090 200 25 57.5 20 30
105 250 30 62 25 35
110 250 30 62 25 35
130 250 30 69 25 35
150 250 30 84 25 35
