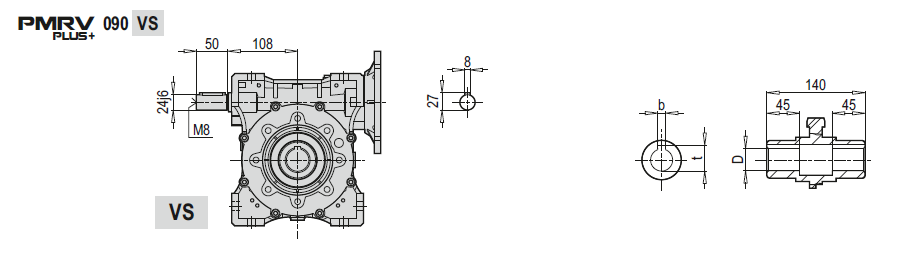

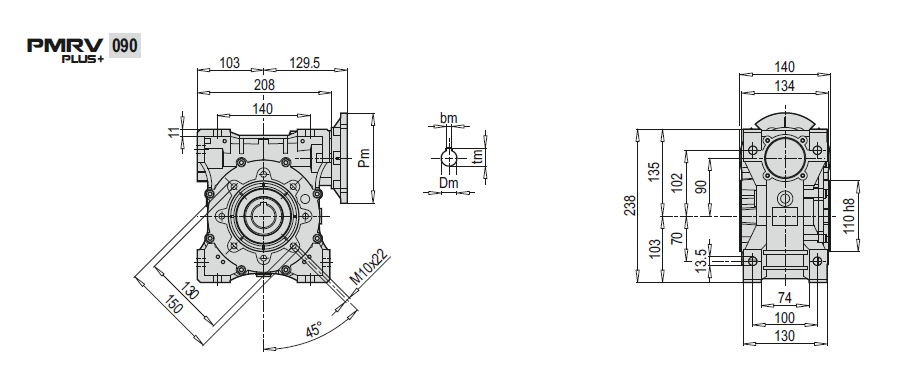

Габаритные и присоединительные размеры
| Выходной вал | ||
| D H8 | b | t |
| 35 (38) | 10 (10) | 38.3 (41.8) |
Размеры выходного фланца
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
- Описание
- Детали
- Технические характеристики
- Монтажные позиции
- Размеры выходного вала
- Реактивная штанга редуктора
| Вес | 7 кг |
|---|---|
| Габариты | 20 × 20 × 20 см |
Технические характеристики
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
| 0,37 | 11.3 | 185 | 1.7 | 80 | 80A6 | 7859 |
| 0,37 | 9.0 | 212 | 1.3 | 100 | 80A6 | 8180 |
| 0,55 | 17.5 | 189 | 1.5 | 80 | 80A4 | 6783 |
| 0,55 | 14.0 | 221 | 1.2 | 100 | 80A4 | 7306 |
| 0,55 | 18.0 | 198 | 2.0 | 50 | 80B6 | 6719 |
| 0,55 | 15.0 | 224 | 1.6 | 60 | 80B6 | 7140 |
| 0,55 | 11.3 | 275 | 1.1 | 80 | 80B6 | 7859 |
| 0,55 | 9.0 | 315 | 0.9 | 100 | 80B6 | 8180 |
| 0,75 | 35.0 | 141 | 1.6 | 80 | 80A2 | 5383 |
| 0,75 | 28.0 | 166 | 1.2 | 100 | 80A2 | 5799 |
| 0,75 | 28.0 | 184 | 1.8 | 50 | 80B4 | 5799 |
| 0,75 | 23.3 | 212 | 1.5 | 60 | 80B4 | 6163 |
| 0,75 | 17.5 | 258 | 1.1 | 80 | 80B4 | 6783 |
| 0,75 | 14.0 | 302 | 0.9 | 100 | 80B4 | 7306 |
| 0,75 | 30.0 | 179 | 2.6 | 30 | 90S6 | 5667 |
| 0,75 | 22.5 | 226 | 1.8 | 40 | 90S6 | 6238 |
| 0,75 | 18.0 | 271 | 1.4 | 50 | 90S6 | 6719 |
| 0,75 | 15.0 | 306 | 1.1 | 60 | 90S6 | 7140 |
| 1,1 | 35.0 | 207 | 1.1 | 80 | 80B2 | 5383 |
| 1,1 | 28.0 | 244 | 0.8 | 100 | 80B2 | 5799 |
| 1,1 | 36.0 | 231 | 1.6 | 25 | 90L6 | 5333 |
| 1,1 | 30.0 | 263 | 1.8 | 30 | 90L6 | 5667 |
| 1,1 | 22.5 | 331 | 1.2 | 40 | 90L6 | 6238 |
| 1,1 | 18.0 | 397 | 1.0 | 50 | 90L6 | 6719 |
| 1,1 | 15.0 | 448 | 0.8 | 60 | 90L6 | 7140 |
| 1,1 | 35.0 | 225 | 1.6 | 40 | 90S4 | 5383 |
| 1,1 | 28.0 | 270 | 1.3 | 50 | 90S4 | 5799 |
| 1,1 | 23.3 | 311 | 1.0 | 60 | 90S4 | 6163 |
| 1,5 | 90.0 | 138 | 2.7 | 10 | 100L6 | 3929 |
| 1,5 | 60.0 | 201 | 2.1 | 15 | 100L6 | 4498 |
| 1,5 | 45.0 | 258 | 1.5 | 20 | 100L6 | 4951 |
| 1,5 | 36.0 | 314 | 1.2 | 25 | 100L6 | 5333 |
| 1,5 | 30.0 | 358 | 1.3 | 30 | 100L6 | 5667 |
| 1,5 | 70.0 | 172 | 2.1 | 20 | 90L4 | 4273 |
| 1,5 | 56.0 | 210 | 1.6 | 25 | 90L4 | 4603 |
| 1,5 | 46.7 | 239 | 1.7 | 30 | 90L4 | 4891 |
| 1,5 | 35.0 | 307 | 1.2 | 40 | 90L4 | 5383 |
| 1,5 | 28.0 | 368 | 0.9 | 50 | 90L4 | 5799 |
| 1,5 | 23.3 | 424 | 0.8 | 60 | 90L4 | 6163 |
| 1,5 | 56.0 | 194 | 1.4 | 50 | 90S2 | 4603 |
| 1,5 | 46.7 | 227 | 1.1 | 60 | 90S2 | 4891 |
| 2,2 | 186.7 | 101 | 2.9 | 7.5 | 100LA4 | 3081 |
| 2,2 | 140.0 | 134 | 2.3 | 10 | 100LA4 | 3391 |
| 2,2 | 93.3 | 194 | 1.9 | 15 | 100LA4 | 3882 |
| 2,2 | 70.0 | 252 | 1.4 | 20 | 100LA4 | 4273 |
| 2,2 | 56.0 | 308 | 1.1 | 25 | 100LA4 | 4603 |
| 2,2 | 46.7 | 351 | 1.2 | 30 | 100LA4 | 4891 |
| 2,2 | 120.0 | 156 | 2.2 | 7.5 | 112М6 | 3570 |
| 2,2 | 90.0 | 203 | 1.8 | 10 | 112М6 | 3929 |
| 2,2 | 60.0 | 294 | 1.4 | 15 | 112М6 | 4498 |
| 2,2 | 45.0 | 378 | 1.0 | 20 | 112М6 | 4951 |
| 2,2 | 140.0 | 131 | 2.0 | 20 | 90L2 | 3391 |
| 2,2 | 112.0 | 159 | 1.6 | 25 | 90L2 | 3653 |
| 2,2 | 93.3 | 185 | 1.7 | 30 | 90L2 | 3882 |
| 2,2 | 70.0 | 237 | 1.2 | 40 | 90L2 | 4273 |
| 2,2 | 56.0 | 285 | 0.9 | 50 | 90L2 | 4603 |
| 3 | 373.3 | 71 | 3.0 | 7.5 | 100LA2 | 2446 |
| 3 | 280.0 | 92 | 2.6 | 10 | 100LA2 | 2692 |
| 3 | 186.7 | 138 | 2.1 | 7.5 | 100LB4 | 3081 |
| 3 | 140.0 | 182 | 1.7 | 10 | 100LB4 | 3391 |
| 3 | 93.3 | 264 | 1.4 | 15 | 100LB4 | 3882 |
| 3 | 70.0 | 344 | 1.0 | 20 | 100LB4 | 4273 |
| 3 | 56.0 | 420 | 0.8 | 25 | 100LB4 | 4603 |
| 3 | 46.7 | 479 | 0.9 | 30 | 100LB4 | 4891 |
| 4 | 373.3 | 94 | 2.2 | 7.5 | 112M2 | 2446 |
| 4 | 280.0 | 123 | 1.9 | 10 | 112M2 | 2692 |
| 4 | 186.7 | 184 | 1.6 | 7.5 | 112M4 | 3081 |
| 4 | 140.0 | 243 | 1.3 | 10 | 112M4 | 3391 |
| 4 | 93.3 | 352 | 1.0 | 15 | 112M4 | 3882 |
| 4 | 70.0 | 458 | 0.8 | 20 | 112M4 | 4273 |
| 2,2 | 140.0 | 128 | 1.3 | 20 | 90L2 | 3065 |
| 2,2 | 112.0 | 156 | 1.0 | 25 | 90L2 | 3302 |
| 2,2 | 93.3 | 180 | 0.9 | 30 | 90L2 | 3509 |
| 3 | 373.3 | 70 | 1.9 | 7.5 | 100LA2 | 2210 |
| 3 | 280.0 | 92 | 1.6 | 10 | 100LA2 | 2433 |
| 3 | 186.7 | 137 | 1.4 | 7.5 | 100LB4 | 2785 |
| 3 | 140.0 | 180 | 1.1 | 10 | 100LB4 | 3065 |
| 3 | 93.3 | 261 | 0.8 | 15 | 100LB4 | 3509 |
| 4 | 373.3 | 93 | 1.4 | 7.5 | 112M2 | 2210 |
| 4 | 280.0 | 123 | 1.2 | 10 | 112M2 | 2433 |
| 4 | 186.7 | 182 | 1.0 | 7.5 | 112M4 | 2785 |
| 4 | 140.0 | 240 | 0.8 | 10 | 112M4 | 3065 |
Монтажные позиции
Размеры выходного вала
| PMRV | d | B | B1 | G1 | L | L1 | f | b1 | t1 |
| 030 | 14h6 | 30 | 32.5 | 63 | 102 | 128 | M6 | 5 | 16 |
| 040 | 18h6 | 40 | 43 | 78 | 128 | 164 | M6 | 6 | 20.5 |
| 050 | 25h6 | 50 | 53.5 | 92 | 153 | 199 | M10 | 8 | 28 |
| 063 | 25h6 | 50 | 53.5 | 112 | 173 | 219 | M10 | 8 | 28 |
| 075 | 28h6 | 60 | 63.5 | 120 | 192 | 247 | M10 | 8 | 31 |
| 090 | 35h6 | 80 | 84.5 | 140 | 234 | 309 | M12 | 10 | 38 |
| 105 | 42h6 | 80 | 84.5 | 155 | 249 | 324 | M16 | 12 | 45 |
| 110 | 42h6 | 80 | 84.5 | 155 | 249 | 324 | M16 | 12 | 45 |
| 130 | 45h6 | 80 | 85 | 170 | 265 | 340 | M16 | 14 | 48.5 |
| 150 | 50h6 | 82 | 87 | 200 | 297 | 374 | M16 | 14 | 53.5 |
Реактивная штанга редуктора
| PMRV | K1 | G | KG | KH | R |
| 030 | 85 | 14 | 24 | 8 | 15 |
| 040 | 100 | 14 | 31.5 | 10 | 18 |
| 050 | 100 | 14 | 38.5 | 10 | 18 |
| 063 | 150 | 14 | 49 | 10 | 18 |
| 075 | 200 | 25 | 47.5 | 20 | 30 |
| 090 | 200 | 25 | 57.5 | 20 | 30 |
| 105 | 250 | 30 | 62 | 25 | 35 |
| 110 | 250 | 30 | 62 | 25 | 35 |
| 130 | 250 | 30 | 69 | 25 | 35 |
| 150 | 250 | 30 | 84 | 25 | 35 |
