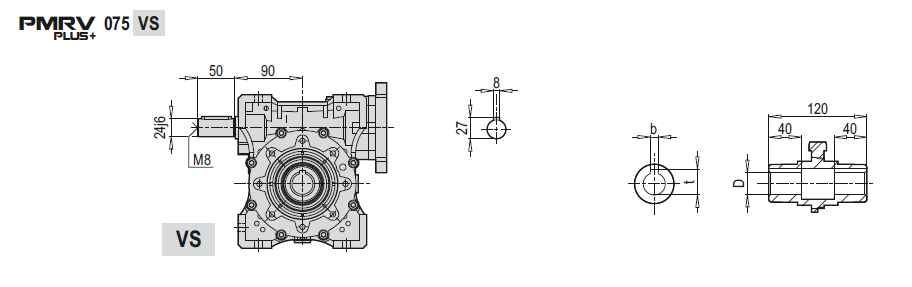

Габаритные и присоединительные размеры
| Выходной вал | ||
| D H8 | b | t |
| 28 (35) | 8 (10) | 31.3 (38.3) |

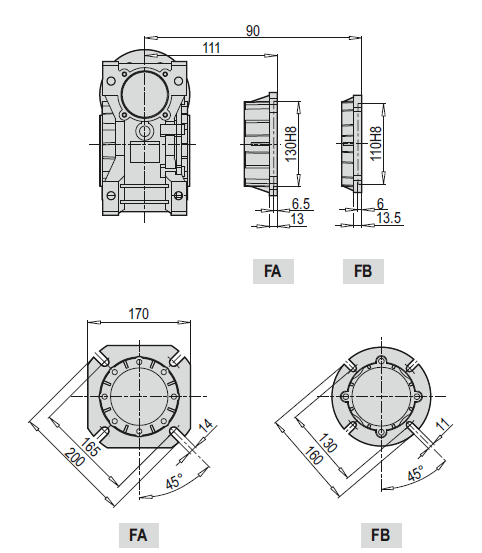

Размеры выходного фланца
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
- Описание
- Детали
- Технические характеристики
- Монтажные позиции
- Размеры выходного вала
- Реактивная штанга редуктора
| Вес | 6 кг |
|---|---|
| Габариты | 15 × 15 × 15 см |
Технические характеристики
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
| 0,25 | 17.5 | 82 | 2.3 | 80 | 71А4 | 6130 |
| 0,25 | 14.0 | 94 | 1.9 | 100 | 71А4 | 6603 |
| 0,25 | 11.3 | 117 | 1.7 | 80 | 71В6 | 7103 |
| 0,25 | 9.0 | 133 | 1.4 | 100 | 71В6 | 7380 |
| 0,37 | 23.3 | 98 | 2.0 | 60 | 71B4 | 5569 |
| 0,37 | 17.5 | 121 | 1.6 | 80 | 71B4 | 6130 |
| 0,37 | 14.0 | 139 | 1.3 | 100 | 71B4 | 6603 |
| 0,37 | 18.0 | 126 | 1.8 | 50 | 80A6 | 6073 |
| 0,37 | 15.0 | 144 | 1.5 | 60 | 80A6 | 6453 |
| 0,37 | 11.3 | 173 | 1.2 | 80 | 80A6 | 7103 |
| 0,37 | 9.0 | 196 | 1.0 | 100 | 80A6 | 7380 |
| 0,55 | 35.0 | 99 | 1.3 | 80 | 71B2 | 4865 |
| 0,55 | 28.0 | 114 | 1.0 | 100 | 71B2 | 5241 |
| 0,55 | 35.0 | 108 | 2.0 | 40 | 80A4 | 4865 |
| 0,55 | 28.0 | 129 | 1.6 | 50 | 80A4 | 5241 |
| 0,55 | 23.3 | 146 | 1.4 | 60 | 80A4 | 5569 |
| 0,55 | 17.5 | 180 | 1.1 | 80 | 80A4 | 6130 |
| 0,55 | 14.0 | 206 | 0.9 | 100 | 80A4 | 6603 |
| 0,55 | 30.0 | 128 | 2.0 | 30 | 80B6 | 5122 |
| 0,55 | 22.5 | 159 | 1.5 | 40 | 80B6 | 5637 |
| 0,55 | 18.0 | 187 | 1.2 | 50 | 80B6 | 6073 |
| 0,55 | 15.0 | 214 | 1.0 | 60 | 80B6 | 6453 |
| 0,75 | 46.7 | 109 | 1.3 | 60 | 80A2 | 4421 |
| 0,75 | 28.0 | 156 | 0.8 | 100 | 80A2 | 5241 |
| 0,75 | 56.0 | 102 | 2.0 | 25 | 80B4 | 4160 |
| 0,75 | 46.7 | 117 | 2.0 | 30 | 80B4 | 4421 |
| 0,75 | 35.0 | 147 | 1.5 | 40 | 80B4 | 4865 |
| 0,75 | 28.0 | 177 | 1.2 | 50 | 80B4 | 5241 |
| 0,75 | 23.3 | 200 | 1.0 | 60 | 80B4 | 5569 |
| 0,75 | 60.0 | 98 | 2.4 | 15 | 90S6 | 4065 |
| 0,75 | 45.0 | 126 | 1.9 | 20 | 90S6 | 4474 |
| 0,75 | 36.0 | 153 | 1.4 | 25 | 90S6 | 4820 |
| 0,75 | 30.0 | 174 | 1.5 | 30 | 90S6 | 5122 |
| 0,75 | 22.5 | 216 | 1.1 | 40 | 90S6 | 5637 |
| 1,1 | 112.0 | 78 | 1.9 | 25 | 80B2 | 3302 |
| 1,1 | 93.3 | 90 | 1.9 | 30 | 80B2 | 3509 |
| 1,1 | 70.0 | 116 | 1.4 | 40 | 80B2 | 3862 |
| 1,1 | 56.0 | 139 | 1.1 | 50 | 80B2 | 4160 |
| 1,1 | 46.7 | 160 | 0.9 | 60 | 80B2 | 4421 |
| 1,1 | 90.0 | 100 | 2.3 | 10 | 90L6 | 3551 |
| 1,1 | 60.0 | 144 | 1.6 | 15 | 90L6 | 4065 |
| 1,1 | 45.0 | 184 | 1.3 | 20 | 90L6 | 4474 |
| 1,1 | 36.0 | 225 | 1.0 | 25 | 90L6 | 4820 |
| 1,1 | 30.0 | 256 | 1.0 | 30 | 90L6 | 5122 |
| 1,1 | 93.3 | 96 | 2.1 | 15 | 90S4 | 3509 |
| 1,1 | 70.0 | 123 | 1.7 | 20 | 90S4 | 3862 |
| 1,1 | 56.0 | 150 | 1.3 | 25 | 90S4 | 4160 |
| 1,1 | 46.7 | 171 | 1.3 | 30 | 90S4 | 4421 |
| 1,1 | 35.0 | 216 | 1.0 | 40 | 90S4 | 4865 |
| 1,5 | 120.0 | 105 | 2.0 | 7.5 | 100L6 | 3227 |
| 1,5 | 90.0 | 137 | 1.7 | 10 | 100L6 | 3551 |
| 1,5 | 60.0 | 196 | 1.2 | 15 | 100L6 | 4065 |
| 1,5 | 56.0 | 189 | 0.8 | 50 | 90S2 | 4160 |
| 1,5 | 46.7 | 218 | 0.7 | 60 | 90S2 | 4421 |
| 1,5 | 140.0 | 90 | 2.2 | 10 | 90L4 | 3065 |
| 1,5 | 93.3 | 130 | 1.5 | 15 | 90L4 | 3509 |
| 1,5 | 70.0 | 168 | 1.3 | 20 | 90L4 | 3862 |
| 1,5 | 56.0 | 205 | 1.0 | 25 | 90L4 | 4160 |
| 1,5 | 46.7 | 233 | 1.0 | 30 | 90L4 | 4421 |
| 1,5 | 280.0 | 46 | 3.1 | 10 | 90S2 | 2433 |
| 1,5 | 186.7 | 67 | 2.2 | 15 | 90S2 | 2785 |
| 1,5 | 140.0 | 87 | 1.8 | 20 | 90S2 | 3065 |
| 1,5 | 112.0 | 106 | 1.4 | 25 | 90S2 | 3302 |
| 1,5 | 93.3 | 123 | 1.4 | 30 | 90S2 | 3509 |
| 1,5 | 70.0 | 158 | 1.0 | 40 | 90S2 | 3862 |
| 2,2 | 186.7 | 100 | 1.8 | 7.5 | 100LA4 | 2785 |
| 2,2 | 140.0 | 132 | 1.5 | 10 | 100LA4 | 3065 |
| 2,2 | 93.3 | 191 | 1.0 | 15 | 100LA4 | 3509 |
| 2,2 | 373.3 | 51 | 2.5 | 7.5 | 90L2 | 2210 |
| 2,2 | 280.0 | 68 | 2.1 | 10 | 90L2 | 2433 |
| 2,2 | 186.7 | 98 | 1.5 | 15 | 90L2 | 2785 |
| 2,2 | 140.0 | 128 | 1.3 | 20 | 90L2 | 3065 |
| 2,2 | 112.0 | 156 | 1.0 | 25 | 90L2 | 3302 |
| 2,2 | 93.3 | 180 | 0.9 | 30 | 90L2 | 3509 |
| 3 | 373.3 | 70 | 1.9 | 7.5 | 100LA2 | 2210 |
| 3 | 280.0 | 92 | 1.6 | 10 | 100LA2 | 2433 |
| 3 | 186.7 | 137 | 1.4 | 7.5 | 100LB4 | 2785 |
| 3 | 140.0 | 180 | 1.1 | 10 | 100LB4 | 3065 |
| 3 | 93.3 | 261 | 0.8 | 15 | 100LB4 | 3509 |
| 4 | 373.3 | 93 | 1.4 | 7.5 | 112M2 | 2210 |
| 4 | 280.0 | 123 | 1.2 | 10 | 112M2 | 2433 |
| 4 | 186.7 | 182 | 1.0 | 7.5 | 112M4 | 2785 |
| 4 | 140.0 | 240 | 0.8 | 10 | 112M4 | 3065 |
Монтажные позиции
Размеры выходного вала
| PMRV | d | B | B1 | G1 | L | L1 | f | b1 | t1 |
| 030 | 14h6 | 30 | 32.5 | 63 | 102 | 128 | M6 | 5 | 16 |
| 040 | 18h6 | 40 | 43 | 78 | 128 | 164 | M6 | 6 | 20.5 |
| 050 | 25h6 | 50 | 53.5 | 92 | 153 | 199 | M10 | 8 | 28 |
| 063 | 25h6 | 50 | 53.5 | 112 | 173 | 219 | M10 | 8 | 28 |
| 075 | 28h6 | 60 | 63.5 | 120 | 192 | 247 | M10 | 8 | 31 |
| 090 | 35h6 | 80 | 84.5 | 140 | 234 | 309 | M12 | 10 | 38 |
| 105 | 42h6 | 80 | 84.5 | 155 | 249 | 324 | M16 | 12 | 45 |
| 110 | 42h6 | 80 | 84.5 | 155 | 249 | 324 | M16 | 12 | 45 |
| 130 | 45h6 | 80 | 85 | 170 | 265 | 340 | M16 | 14 | 48.5 |
| 150 | 50h6 | 82 | 87 | 200 | 297 | 374 | M16 | 14 | 53.5 |
Реактивная штанга редуктора
| PMRV | K1 | G | KG | KH | R |
| 030 | 85 | 14 | 24 | 8 | 15 |
| 040 | 100 | 14 | 31.5 | 10 | 18 |
| 050 | 100 | 14 | 38.5 | 10 | 18 |
| 063 | 150 | 14 | 49 | 10 | 18 |
| 075 | 200 | 25 | 47.5 | 20 | 30 |
| 090 | 200 | 25 | 57.5 | 20 | 30 |
| 105 | 250 | 30 | 62 | 25 | 35 |
| 110 | 250 | 30 | 62 | 25 | 35 |
| 130 | 250 | 30 | 69 | 25 | 35 |
| 150 | 250 | 30 | 84 | 25 | 35 |
