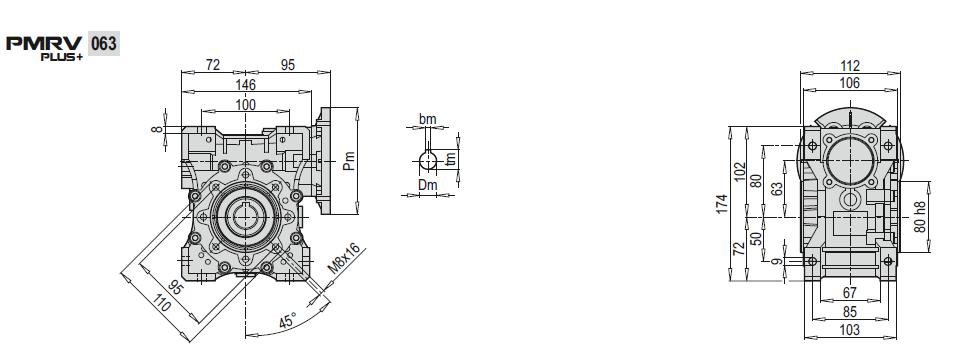

Габаритные и присоединительные размеры
| Выходной вал | ||
| D H8 | b | t |
| 25 (28) | 8 (8) | 28.3 (31.3) |

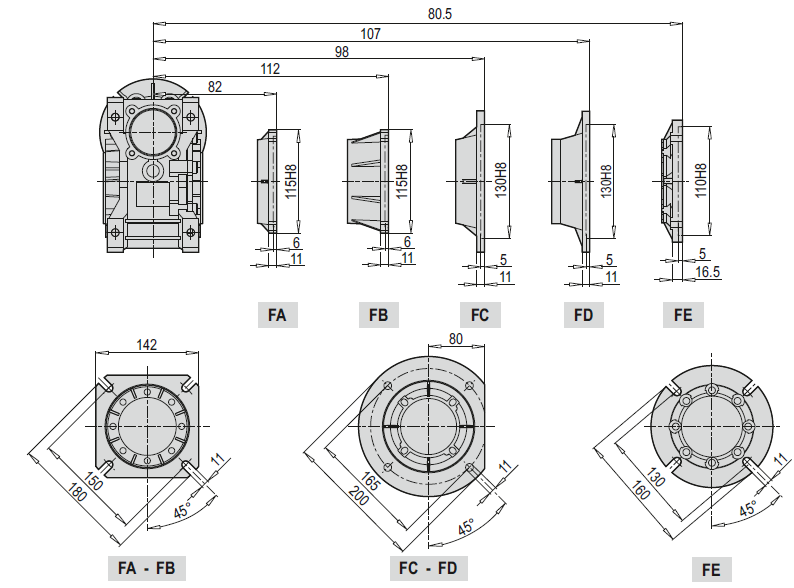

Размеры выходного фланца
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
- Описание
- Детали
- Технические характеристики
- Монтажные позиции

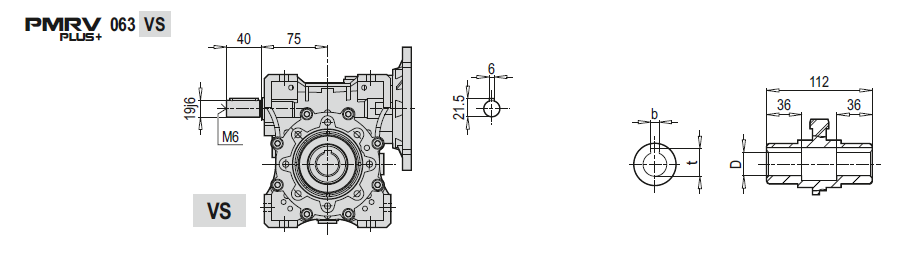

- Размеры выходного вала
- Реактивная штанга редуктора
| Вес | 5 кг |
|---|---|
| Габариты | 14 × 14 × 14 см |
Технические характеристики
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
| 0,18 | 15.0 | 66 | 2.1 | 60 | 71A6 | 5467 |
| 0,18 | 11.3 | 79 | 1.6 | 80 | 71A6 | 6018 |
| 0,18 | 9.0 | 90 | 1.4 | 100 | 71A6 | 6270 |
| 0,25 | 28.0 | 56 | 2.4 | 50 | 71А4 | 4440 |
| 0,25 | 23.3 | 63 | 2.0 | 60 | 71А4 | 4719 |
| 0,25 | 17.5 | 78 | 1.6 | 80 | 71А4 | 5193 |
| 0,25 | 14.0 | 87 | 1.4 | 100 | 71А4 | 5595 |
| 0,25 | 18.0 | 81 | 1.8 | 50 | 71В6 | 5145 |
| 0,25 | 15.0 | 92 | 1.5 | 60 | 71В6 | 5467 |
| 0,25 | 11.3 | 110 | 1.2 | 80 | 71В6 | 6018 |
| 0,25 | 9.0 | 125 | 1.0 | 100 | 71В6 | 6270 |
| 0,37 | 35.0 | 71 | 2.1 | 40 | 71B4 | 4122 |
| 0,37 | 28.0 | 83 | 1.6 | 50 | 71B4 | 4440 |
| 0,37 | 23.3 | 94 | 1.4 | 60 | 71B4 | 4719 |
| 0,37 | 17.5 | 115 | 1.1 | 80 | 71B4 | 5193 |
| 0,37 | 14.0 | 129 | 0.9 | 100 | 71B4 | 5595 |
| 0,37 | 45.0 | 60 | 2.4 | 20 | 80A6 | 3791 |
| 0,37 | 36.0 | 74 | 1.9 | 25 | 80A6 | 4084 |
| 0,37 | 30.0 | 82 | 2.1 | 30 | 80A6 | 4339 |
| 0,37 | 22.5 | 102 | 1.6 | 40 | 80A6 | 4776 |
| 0,37 | 18.0 | 120 | 1.2 | 50 | 80A6 | 5145 |
| 0,37 | 15.0 | 137 | 1.0 | 60 | 80A6 | 5467 |
| 0,55 | 70.0 | 56 | 1.9 | 40 | 71B2 | 3272 |
| 0,55 | 56.0 | 67 | 1.5 | 50 | 71B2 | 3524 |
| 0,55 | 46.7 | 77 | 1.2 | 60 | 71B2 | 3745 |
| 0,55 | 35.0 | 95 | 0.9 | 80 | 71B2 | 4122 |
| 0,55 | 28.0 | 109 | 0.7 | 100 | 71B2 | 4440 |
| 0,55 | 70.0 | 61 | 2.2 | 20 | 80A4 | 3272 |
| 0,55 | 56.0 | 73 | 1.8 | 25 | 80A4 | 3524 |
| 0,55 | 46.7 | 83 | 1.9 | 30 | 80A4 | 3745 |
| 0,55 | 35.0 | 105 | 1.4 | 40 | 80A4 | 4122 |
| 0,55 | 28.0 | 124 | 1.1 | 50 | 80A4 | 4440 |
| 0,55 | 23.3 | 140 | 0.9 | 60 | 80A4 | 4719 |
| 0,55 | 60.0 | 71 | 2.2 | 15 | 80B6 | 3444 |
| 0,55 | 45.0 | 90 | 1.6 | 20 | 80B6 | 3791 |
| 0,55 | 36.0 | 109 | 1.3 | 25 | 80B6 | 4084 |
| 0,55 | 30.0 | 123 | 1.4 | 30 | 80B6 | 4339 |
| 0,55 | 22.5 | 152 | 1.1 | 40 | 80B6 | 4776 |
| 0,75 | 140.0 | 43 | 2.3 | 20 | 80А2 | 2597 |
| 0,75 | 112.0 | 52 | 1.8 | 25 | 80А2 | 2797 |
| 0,75 | 93.3 | 60 | 2.0 | 30 | 80А2 | 2973 |
| 0,75 | 70.0 | 77 | 1.4 | 40 | 80А2 | 3272 |
| 0,75 | 56.0 | 91 | 1.1 | 50 | 80А2 | 3524 |
| 0,75 | 46.7 | 104 | 0.9 | 60 | 80А2 | 3745 |
| 0,75 | 93.3 | 64 | 2.2 | 15 | 80В4 | 2973 |
| 0,75 | 70.0 | 83 | 1.6 | 20 | 80В4 | 3272 |
| 0,75 | 56.0 | 100 | 1.3 | 25 | 80В4 | 3524 |
| 0,75 | 46.7 | 114 | 1.4 | 30 | 80В4 | 3745 |
| 0,75 | 35.0 | 143 | 1.0 | 40 | 80В4 | 4122 |
| 0,75 | 120.0 | 52 | 2.9 | 7.5 | 90S6 | 2734 |
| 0,75 | 90.0 | 68 | 2.3 | 10 | 90S6 | 3009 |
| 0,75 | 60.0 | 97 | 1.6 | 15 | 90S6 | 3444 |
| 0,75 | 45.0 | 123 | 1.2 | 20 | 90S6 | 3791 |
| 0,75 | 36.0 | 149 | 0.9 | 25 | 90S6 | 4084 |
| 0,75 | 30.0 | 167 | 1.0 | 30 | 90S6 | 4339 |
| 1,1 | 186.7 | 48 | 2.1 | 15 | 80B2 | 2359 |
| 1,1 | 140.0 | 63 | 1.6 | 20 | 80B2 | 2597 |
| 1,1 | 112.0 | 77 | 1.2 | 25 | 80B2 | 2797 |
| 1,1 | 93.3 | 88 | 1.4 | 30 | 80B2 | 2973 |
| 1,1 | 70.0 | 113 | 1.0 | 40 | 80B2 | 3272 |
| 1,1 | 120.0 | 76 | 2.0 | 7.5 | 90L6 | 2734 |
| 1,1 | 90.0 | 99 | 1.5 | 10 | 90L6 | 3009 |
| 1,1 | 60.0 | 142 | 1.1 | 15 | 90L6 | 3444 |
| 1,1 | 45.0 | 180 | 0.8 | 20 | 90L6 | 3791 |
| 1,1 | 186.7 | 50 | 2.6 | 7.5 | 90S4 | 2359 |
| 1,1 | 140.0 | 65 | 2.0 | 10 | 90S4 | 2597 |
| 1,1 | 93.3 | 93 | 1.5 | 15 | 90S4 | 2973 |
| 1,1 | 70.0 | 122 | 1.1 | 20 | 90S4 | 3272 |
| 1,1 | 56.0 | 146 | 0.9 | 25 | 90S4 | 3524 |
| 1,1 | 46.7 | 167 | 1.1 | 30 | 90S4 | 3745 |
| 1,5 | 186.7 | 68 | 1.9 | 7.5 | 90L4 | 2359 |
| 1,5 | 140.0 | 89 | 1.5 | 10 | 90L4 | 2597 |
| 1,5 | 93.3 | 127 | 1.1 | 15 | 90L4 | 2973 |
| 1,5 | 70.0 | 166 | 0.8 | 20 | 90L4 | 3272 |
| 1,5 | 373.3 | 35 | 2.7 | 7.5 | 90S2 | 1873 |
| 1,5 | 280.0 | 46 | 2.1 | 10 | 90S2 | 2061 |
| 1,5 | 186.7 | 66 | 1.6 | 15 | 90S2 | 2359 |
| 1,5 | 140.0 | 86 | 1.2 | 20 | 90S2 | 2597 |
| 1,5 | 112.0 | 105 | 0.9 | 25 | 90S2 | 2797 |
| 1,5 | 93.3 | 120 | 1.0 | 30 | 90S2 | 2973 |
| 1,5 | 186.7 | 83 | 1.5 | 7.5 | 90L4 | 2359 |
| 1,5 | 140.0 | 109 | 1.2 | 10 | 90L4 | 2597 |
| 1,5 | 93.3 | 156 | 0.9 | 15 | 90L4 | 2973 |
| 2,2 | 373.3 | 51 | 1.8 | 7.5 | 90L2 | 1873 |
| 2,2 | 280.0 | 67 | 1.5 | 10 | 90L2 | 2061 |
| 2,2 | 186.7 | 97 | 1.1 | 15 | 90L2 | 2359 |
Монтажные позиции
Размеры выходного вала
| PMRV | d | B | B1 | G1 | L | L1 | f | b1 | t1 |
| 030 | 14h6 | 30 | 32.5 | 63 | 102 | 128 | M6 | 5 | 16 |
| 040 | 18h6 | 40 | 43 | 78 | 128 | 164 | M6 | 6 | 20.5 |
| 050 | 25h6 | 50 | 53.5 | 92 | 153 | 199 | M10 | 8 | 28 |
| 063 | 25h6 | 50 | 53.5 | 112 | 173 | 219 | M10 | 8 | 28 |
| 075 | 28h6 | 60 | 63.5 | 120 | 192 | 247 | M10 | 8 | 31 |
| 090 | 35h6 | 80 | 84.5 | 140 | 234 | 309 | M12 | 10 | 38 |
| 105 | 42h6 | 80 | 84.5 | 155 | 249 | 324 | M16 | 12 | 45 |
| 110 | 42h6 | 80 | 84.5 | 155 | 249 | 324 | M16 | 12 | 45 |
| 130 | 45h6 | 80 | 85 | 170 | 265 | 340 | M16 | 14 | 48.5 |
| 150 | 50h6 | 82 | 87 | 200 | 297 | 374 | M16 | 14 | 53.5 |
Реактивная штанга редуктора
| PMRV | K1 | G | KG | KH | R |
| 030 | 85 | 14 | 24 | 8 | 15 |
| 040 | 100 | 14 | 31.5 | 10 | 18 |
| 050 | 100 | 14 | 38.5 | 10 | 18 |
| 063 | 150 | 14 | 49 | 10 | 18 |
| 075 | 200 | 25 | 47.5 | 20 | 30 |
| 090 | 200 | 25 | 57.5 | 20 | 30 |
| 105 | 250 | 30 | 62 | 25 | 35 |
| 110 | 250 | 30 | 62 | 25 | 35 |
| 130 | 250 | 30 | 69 | 25 | 35 |
| 150 | 250 | 30 | 84 | 25 | 35 |
