Червячные редукторы PMRV 050, PRV 050

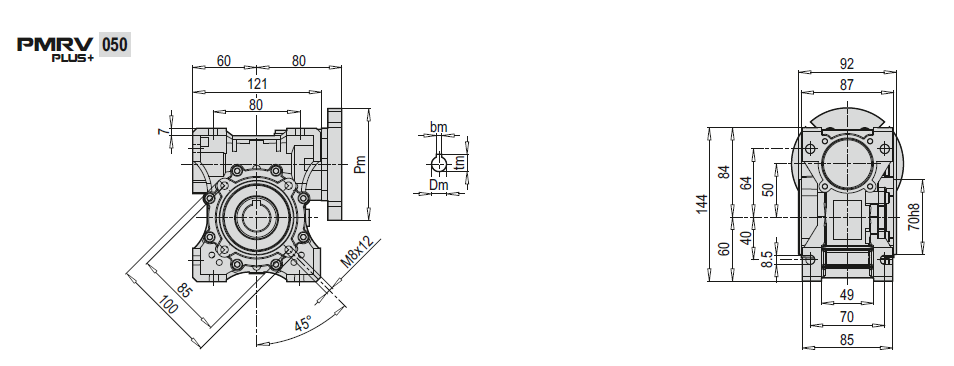

Габаритные и присоединительные размеры

Выходной вал
D H8	b	t
25 (24)	8 (8)	28.3 (27.3)

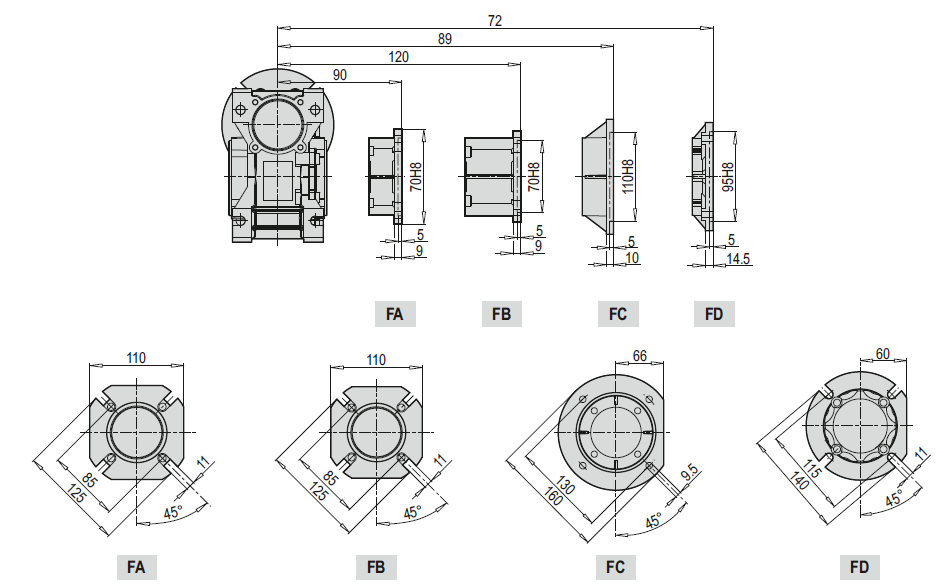

Размеры выходного фланца

Вес	3 кг
Габариты	10 × 10 × 10 см

Технические характеристики

Мощность двигателя, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Сервис-фактор	Передаточное число	Двигатель IEC	Радиальная нагрузка, Н
0,09	15.0	32	2.3	60	63B6	4183
0,09	11.3	37	1.8	80	63B6	4604
0,09	9.0	42	1.3	100	63B6	4840
0,12	23.3	29	2.3	60	63A4	3610
0,12	17.5	35	1.9	80	63A4	3973
0,12	14.0	40	1.4	100	63A4	4280
0,12	22.5	32	2.6	40	63C6	3654
0,12	18.0	38	2.0	50	63C6	3936
0,12	15.0	42	1.7	60	63C6	4183
0,12	11.3	50	1.4	80	63C6	4604
0,12	9.0	56	1.0	100	63C6	4840
0,18	46.7	24	2.1	60	63A2	2865
0,18	35.0	30	1.5	80	63A2	3153
0,18	28.0	34	1.2	100	63A2	3397
0,18	35.0	33	2.3	40	63 B4	3153
0,18	28.0	39	1.9	50	63 B4	3397
0,18	23.3	43	1.6	60	63 B4	3610
0,18	17.5	52	1.2	80	63 B4	3973
0,18	14.0	60	0.9	100	63 B4	4280
0,18	18.0	56	1.4	50	71A6	3936
0,18	15.0	63	1.1	60	71A6	4183
0,18	11.3	75	0.9	80	71A6	4604
0,25	35.0	42	1.1	80	63B2	3153
0,25	28.0	48	0.8	100	63B2	3397
0,25	70.0	27	2.7	20	71A4	2503
0,25	56.0	32	2.2	25	71A4	2696
0,25	46.7	37	2.3	30	71A4	2865
0,25	35.0	46	1.7	40	71A4	3153
0,25	28.0	54	1.4	50	71A4	3397
0,25	23.3	60	1.1	60	71A4	3610
0,25	17.5	72	0.9	80	71A4	3973
0,25	45.0	40	1.9	20	71 B6	2900
0,25	36.0	48	1.5	25	71 B6	3124
0,25	30.0	54	1.7	30	71 B6	3320
0,25	22.5	67	1.2	40	71 B6	3654
0,25	18.0	78	1.0	50	71 B6	3936
0,25	15.0	88	0.8	60	71 B6	4183
0,37	112.0	25	2.0	25	71A2	2140
0,37	93.3	29	2.2	30	71A2	2274
0,37	70.0	37	1.6	40	71A2	2503
0,37	56.0	44	1.2	50	71A2	2696
0,37	46.7	50	1.0	60	71A2	2865
0,37	35.0	62	0.7	80	71A2	3153
0,37	140.0	22	3.3	10	71 B4	1987
0,37	93.3	31	2.4	15	71 B4	2274
0,37	70.0	40	1.8	20	71 B4	2503
0,37	56.0	48	1.5	25	71 B4	2696
0,37	46.7	55	1.5	30	71 B4	2865
0,37	35.0	68	1.1	40	71 B4	3153
0,37	28.0	80	0.9	50	71B4	3397
0,37	23.3	89	0.8	60	71B4	3610
0,37	180.0	17	4.3	5	80A6	1827
0,37	120.0	25	3.3	7.5	80A6	2091
0,37	90.0	33	2.5	10	80A6	2302
0,37	60.0	47	1.8	15	80A6	2635
0,37	45.0	60	1.3	20	80A6	2900
0,37	36.0	72	1.0	25	80A6	3124
0,37	30.0	80	1.1	30	80A6	3320
0,55	140.0	31	1.7	20	71B2	1987
0,55	112.0	38	1.4	25	71B2	2140
0,55	93.3	43	1.5	30	71B2	2274
0,55	70.0	55	1.1	40	71B2	2503
0,55	56.0	65	0.8	50	71B2	2696
0,55	46.7	74	0.7	60	71B2	2865
0,55	280.0	17	3.7	5	80A4	1577
0,55	186.7	25	2.9	7.5	80A4	1805
0,55	140.0	32	2.2	10	80A4	1987
0,55	93.3	46	1.6	15	80A4	2274
0,55	70.0	59	1.2	20	80A4	2503
0,55	56.0	71	1.0	25	80A4	2696
0,55	46.7	81	1.0	30	80A4	2865
0,55	120.0	38	2.2	7.5	80B6	2091
0,55	90.0	49	1.7	10	80B6	2302
0,55	60.0	69	1.2	15	80B6	2635
0,55	45.0	89	0.9	20	80B6	2900
0,75	560.0	12	3.9	5	80А2	1251
0,75	373.3	17	3.0	7.5	80А2	1433
0,75	280.0	23	2.4	10	80А2	1577
0,75	186.7	33	1.7	15	80А2	1805
0,75	140.0	42	1.3	20	80А2	1987
0,75	112.0	51	1.0	25	80А2	2140
0,75	93.3	58	1.1	30	80А2	2274
0,75	280.0	23	2.7	5	80В4	1577
0,75	186.7	34	2.1	7.5	80В4	1805
0,75	140.0	44	1.6	10	80В4	1987
0,75	93.3	63	1.2	15	80В4	2274
0,75	70.0	81	0.9	20	80В4	2503
1,1	560.0	17	2.6	5	80B2	1251
1,1	373.3	25	2.1	7.5	80B2	1433
1,1	280.0	33	1.6	10	80B2	1577
1,1	186.7	48	1.2	15	80B2	1805
1,1	140.0	62	0.9	20	80B2	1987
1,5	560.0	23	1.9	5	90S2	1251
1,5	373.3	35	1.5	7.5	90S2	1433
1,5	280.0	45	1.2	10	90S2	1577
1,5	186.7	65	0.9	15	90S2	1805

Монтажные позиции

Размеры выходного вала

PMRV	d	B	B1	G1	L	L1	f	b1	t1
030	14h6	30	32.5	63	102	128	M6	5	16
040	18h6	40	43	78	128	164	M6	6	20.5
050	25h6	50	53.5	92	153	199	M10	8	28
063	25h6	50	53.5	112	173	219	M10	8	28
075	28h6	60	63.5	120	192	247	M10	8	31
090	35h6	80	84.5	140	234	309	M12	10	38
105	42h6	80	84.5	155	249	324	M16	12	45
110	42h6	80	84.5	155	249	324	M16	12	45
130	45h6	80	85	170	265	340	M16	14	48.5
150	50h6	82	87	200	297	374	M16	14	53.5

Реактивная штанга редуктора

PMRV	K1	G	KG	KH	R
030	85	14	24	8	15
040	100	14	31.5	10	18
050	100	14	38.5	10	18
063	150	14	49	10	18
075	200	25	47.5	20	30
090	200	25	57.5	20	30
105	250	30	62	25	35
110	250	30	62	25	35
130	250	30	69	25	35
150	250	30	84	25	35
