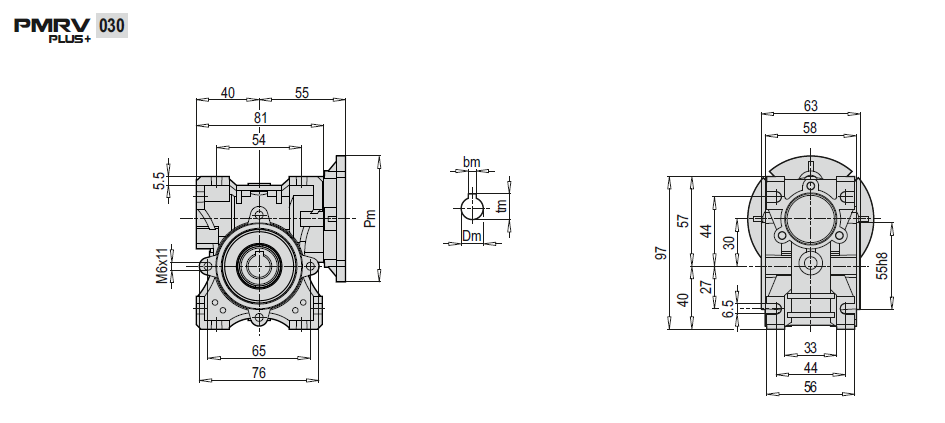

Габаритные и присоединительные размеры

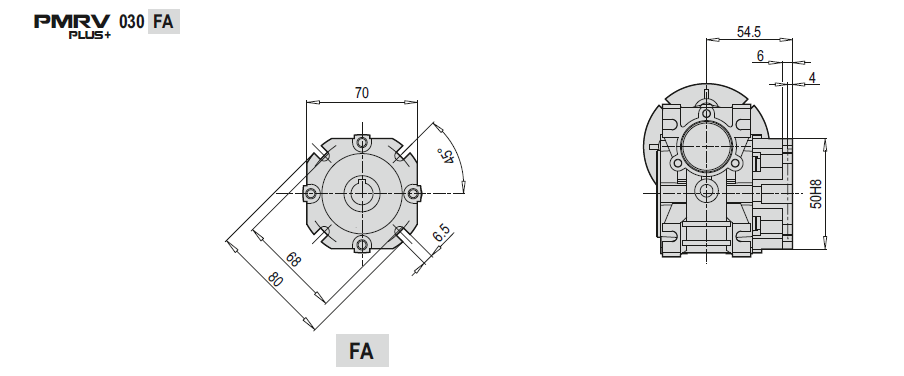

Размеры выходного фланца
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
| Вес | 2 кг |
|---|---|
| Габариты | 10 × 10 × 10 см |
Технические характеристики
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Н*м | Сервис-фактор | Передаточное число | Электродвигатель IEC | Радиальная нагрузка, Н |
| 0,06 | 280.0 | 1.8 | 10.1 | 5 | 56A4 | 597 |
| 0,06 | 186.7 | 2.6 | 6.9 | 7.5 | 56A4 | 683 |
| 0,06 | 140.0 | 3.4 | 5.4 | 10 | 56A4 | 752 |
| 0,06 | 93.3 | 4.7 | 3.8 | 15 | 56A4 | 861 |
| 0,06 | 70.0 | 6.0 | 3.0 | 20 | 56A4 | 948 |
| 0,06 | 56.0 | 7.0 | 3.0 | 25 | 56A4 | 1021 |
| 0,06 | 46.7 | 8.0 | 2.5 | 30 | 56A4 | 1085 |
| 0,06 | 35.0 | 9.7 | 1.9 | 40 | 56A4 | 1194 |
| 0,06 | 28.0 | 11 | 1.5 | 50 | 56A4 | 1286 |
| 0,06 | 23.3 | 13 | 1.3 | 60 | 56A4 | 1367 |
| 0,06 | 17.5 | 14 | 0.9 | 80 | 56A4 | 1504 |
| 0,06 | 15.0 | 18 | 0.9 | 60 | 63А6 | 1583 |
| 0,09 | 560.0 | 1.4 | 8.8 | 5 | 56A2 | 474 |
| 0,09 | 373.3 | 2.0 | 6.5 | 7.5 | 56A2 | 542 |
| 0,09 | 280.0 | 2.6 | 5.0 | 10 | 56A2 | 597 |
| 0,09 | 186.7 | 3.7 | 3.5 | 15 | 56A2 | 683 |
| 0,09 | 140.0 | 4.8 | 2.5 | 20 | 56A2 | 752 |
| 0,09 | 112.0 | 5.7 | 2.8 | 25 | 56A2 | 810 |
| 0,09 | 93.3 | 6.5 | 2.3 | 30 | 56A2 | 861 |
| 0,09 | 70.0 | 8.1 | 1.7 | 40 | 56A2 | 948 |
| 0,09 | 56.0 | 10 | 1.4 | 50 | 56A2 | 1021 |
| 0,09 | 46.7 | 11 | 1.1 | 60 | 56A2 | 1085 |
| 0,09 | 35.0 | 13 | 0.9 | 80 | 56A2 | 1194 |
| 0,09 | 280.0 | 2.7 | 6.7 | 5 | 56B4 | 597 |
| 0,09 | 186.7 | 3.9 | 4.6 | 7.5 | 56B4 | 683 |
| 0,09 | 140.0 | 5.0 | 3.6 | 10 | 56B4 | 752 |
| 0,09 | 93.3 | 7.1 | 2.5 | 15 | 56B4 | 861 |
| 0,09 | 70.0 | 9.0 | 2.0 | 20 | 56B4 | 948 |
| 0,09 | 56.0 | 10 | 2.0 | 25 | 56B4 | 1021 |
| 0,09 | 46.7 | 12 | 1.7 | 30 | 56B4 | 1085 |
| 0,09 | 35.0 | 14 | 1.2 | 40 | 56B4 | 1194 |
| 0,09 | 28.0 | 17 | 1.0 | 50 | 56B4 | 1286 |
| 0,09 | 23.3 | 19 | 0.9 | 60 | 56B4 | 1367 |
| 0,09 | 180.0 | 4.1 | 4.9 | 5 | 63B6 | 692 |
| 0,09 | 120.0 | 5.9 | 3.4 | 7.5 | 63B6 | 792 |
| 0,09 | 90.0 | 7.6 | 2.6 | 10 | 63B6 | 871 |
| 0,09 | 60.0 | 11 | 1.9 | 15 | 63B6 | 997 |
| 0,09 | 45.0 | 13 | 1.5 | 20 | 63B6 | 1098 |
| 0,09 | 36.0 | 15 | 1.5 | 25 | 63B6 | 1183 |
| 0,09 | 30.0 | 17 | 1.2 | 30 | 63B6 | 1257 |
| 0,09 | 22.5 | 21 | 1.0 | 40 | 63B6 | 1383 |
| 0,09 | 18.0 | 24 | 0.7 | 50 | 63B6 | 1490 |
| 0,12 | 280.0 | 3.6 | 5.1 | 5 | 63A4 | 597 |
| 0,12 | 186.7 | 5.2 | 3.4 | 7.5 | 63A4 | 683 |
| 0,12 | 140.0 | 6.7 | 2.7 | 10 | 63A4 | 752 |
| 0,12 | 93.3 | 9.5 | 1.9 | 15 | 63A4 | 861 |
| 0,12 | 70.0 | 12 | 1.5 | 20 | 63A4 | 948 |
| 0,12 | 56.0 | 14 | 1.5 | 25 | 63A4 | 1021 |
| 0,12 | 46.7 | 16 | 1.3 | 30 | 63A4 | 1085 |
| 0,12 | 35.0 | 19 | 0.9 | 40 | 63A4 | 1194 |
| 0,12 | 28.0 | 23 | 0.8 | 50 | 63A4 | 1286 |
| 0,12 | 180.0 | 5.4 | 3.7 | 5 | 63C6 | 692 |
| 0,12 | 120.0 | 7.9 | 2.5 | 7.5 | 63C6 | 792 |
| 0,12 | 90.0 | 10 | 2.0 | 10 | 63C6 | 871 |
| 0,12 | 60.0 | 14 | 1.4 | 15 | 63C6 | 997 |
| 0,12 | 45.0 | 18 | 1.1 | 20 | 63C6 | 1098 |
| 0,12 | 36.0 | 20 | 1.1 | 25 | 63C6 | 1183 |
| 0,12 | 30.0 | 23 | 0.9 | 30 | 63C6 | 1257 |
| 0,18 | 560.0 | 2.7 | 4.4 | 5 | 63A2 | 474 |
| 0,18 | 373.3 | 4.0 | 3.2 | 7.5 | 63A2 | 542 |
| 0,18 | 280.0 | 5.2 | 2.5 | 10 | 63A2 | 597 |
| 0,18 | 186.7 | 7.5 | 1.7 | 15 | 63A2 | 683 |
| 0,18 | 140.0 | 10 | 1.3 | 20 | 63A2 | 752 |
| 0,18 | 112.0 | 11 | 1.4 | 25 | 63A2 | 810 |
| 0,18 | 93.3 | 13 | 1.1 | 30 | 63A2 | 861 |
| 0,18 | 70.0 | 16 | 0.9 | 40 | 63A2 | 948 |
| 0,18 | 280.0 | 5.3 | 3.4 | 5 | 63B4 | 597 |
| 0,18 | 186.7 | 7.8 | 2.3 | 7.5 | 63B4 | 683 |
| 0,18 | 140.0 | 10 | 1.8 | 10 | 63B4 | 752 |
| 0,18 | 93.3 | 14 | 1.3 | 15 | 63B4 | 861 |
| 0,18 | 70.0 | 18 | 1.0 | 20 | 63B4 | 948 |
| 0,18 | 56.0 | 21 | 1.0 | 25 | 63B4 | 1021 |
| 0,18 | 46.7 | 24 | 0.8 | 30 | 63B4 | 1085 |
| 0,25 | 560.0 | 3.8 | 3.2 | 5 | 63 B2 | 474 |
| 0,25 | 373.3 | 5.6 | 2.3 | 7.5 | 63 B2 | 542 |
| 0,25 | 280.0 | 7.2 | 1.8 | 10 | 63 B2 | 597 |
| 0,25 | 186.7 | 10 | 1.3 | 15 | 63 B2 | 683 |
| 0,25 | 140.0 | 13 | 0.9 | 20 | 63 B2 | 752 |
| 0,25 | 112.0 | 16 | 1.0 | 25 | 63 B2 | 810 |
| 0,25 | 93.3 | 18 | 0.8 | 30 | 63 B2 | 861 |
| 0,37 | 560.0 | 5.6 | 2.1 | 5 | 71A2 | 474 |
| 0,37 | 373.3 | 8.2 | 1.6 | 7.5 | 71A2 | 542 |
| 0,37 | 280.0 | 11 | 1.2 | 10 | 71A2 | 597 |
| 0,37 | 186.7 | 15 | 0.8 | 15 | 71A2 | 683 |
Монтажные позиции
Размеры выходного вала
| PMRV | d | B | B1 | G1 | L | L1 | f | b1 | t1 |
| 030 | 14h6 | 30 | 32.5 | 63 | 102 | 128 | M6 | 5 | 16 |
