Плоско-цилиндрические мотор-редукторы STM Team серии PM-PC-PR

Плоско-цилиндрические мотор-редукторы PM 112, PC 112, PR 112, PMF 112, PCF 112, PRF 112

Заказать в один клик

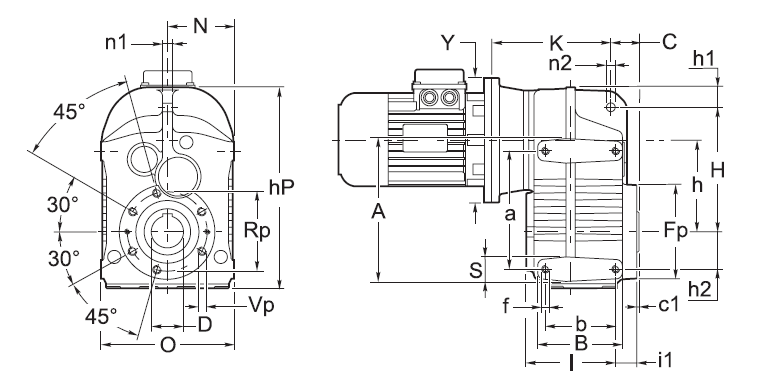

PM 112

PM 112

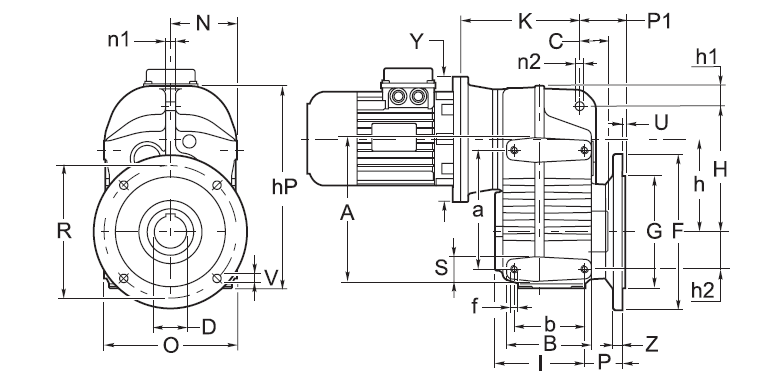

PMF 112

PMF 112

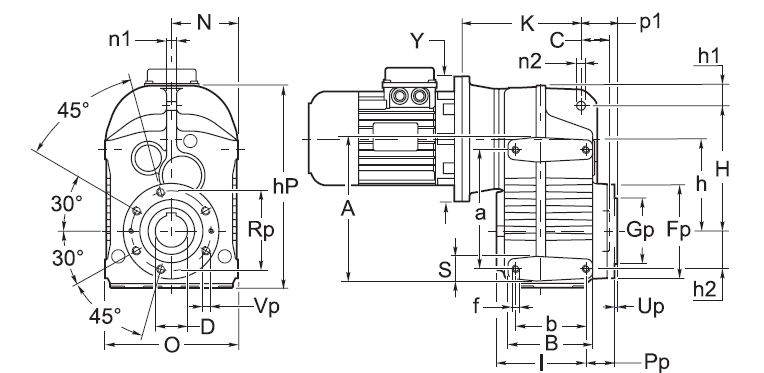

PC 112

PC 112

Габаритные размеры
Размеры 63 71 90 112
C 31,5 35 45 50
c1 2,5 3 3,5 4
D Standard 30 35 40 50
Optional 25 30 42 55
Optional 28 32 45 —
Optional — — 48 —
Допуск D H7 H7 H7 H7
h 103,5 117 147 184
H 152 165 200 255
h1 23,5 26 33 35,5
hp 240 268 324 400
n1 12 12 16 20
n2 14 14 14 22



F — корпус с фланцем
Версия P_-_F 63 71 90 112
L2 116,5 147 176,5 205
L3 143 175 203,5 246
L4 128 158 188,5 219
N 84.5 92 109 138
O 169 184 218 276

P — корпус на лапах
Версия

P_-_P

 63 71 90 112
a 115 145 190 240
A 135 170 220 280
b 77 93 112 140
B 95 120 135 166
f N°8 M8x12 N°8 M10x15 N°8 M12x17 N°8 M16x23
h2 31 43 60 70
I 96.5 119 143 172.5
i1 20 28 33.5 32.5
N 82,5 90 106 135
O 165 180 212 270
S 20 25 30 40

F1-F2 — корпус с фланцем
Фланцевая версия F1-F2 63 71 90 112
F1 F1 F2 F1 F1
F 160 200 160 250 300
G 110 130 110 180 230
допуск G g6 g6 g6 g6 g6
P 46,5 56 56 60,5 73,5
P1 59 63,5 63,5 72 91
R 130 165 130 215 265
U 3,5 3,5 3,5 4 4
V n°4 ø 9 N°4 ø 11 N°4 ø 9.5 N°4 ø 13.5 N°4 ø 13.5
Z 10 12 10 15 16

P — Фланцевая версия
Фланцевая версия P 63 71 90 112
P P P P
Fp 105 120 150 175
Gp 80 80 105 125
p1 43,5 46 57 63
Pp 31,5 39 45,5 46,5
Rp 90 100 125 150
Up 3 3 3,5 3,5
Vp N°6 M6X12 N°6 M8X14 N°6 M12X18 N°6 M14X21
xt 12 15 18 23
yt 11,5 11 12 14

Крепление — фланцевый корпус
Крепление фланцевого корпуса 63 71 90 112
Fp 105 120 150 175
GP1 75 80 100 125
допуск GP1 H7 H7 H7 H7
Rp 90 100 125 150
Up1 3.5 3.5 3.5 4
Vp N°6 M6x12 N°6 M8x14 N°6 M12x18 N°6 M14x21



Вес 40 кг
Габариты 45 × 45 × 45 см
Частота вращения выходного вала, об/мин

Мощность

Передаточное число

Тип редуктора

Выходной фланец

,

Реактивная штанга

,

Выходной вал

,

Таблица подбора редуктора

n1 = 2800 min-1 n1 = 1400 min-1 n1 = 900 min-1 n1 = 500 min-1
ir n2 T2M P RD n2 T2M P RD n2 T2M P RD n2 T2M P RD IEC
min-1 Nm kW % min-1 Nm kW % min-1 Nm kW % min-1 Nm kW %
2.9 967.0 480 51.2 95 483.5 600 32.0 95 310.8 650 22.3 95 172.7 650 12.4 95 180 B5

160 B5

132 B5

112 B5

100 B5
3.4 831.9 520 47.7 95 416.0 640 29.3 95 267.4 690 20.3 95 148.6 700 11.5 95
4.0 706.4 610 47.5 95 353.2 750 29.2 95 227.0 850 21.3 95 126.1 900 12.5 95
4.6 607.7 660 44.2 95 303.8 820 27.5 95 195.3 920 19.8 95 108.5 960 11.5 95
6.1 459.6 770 39.0 95 229.8 950 24.1 95 147.7 970 15.8 95 82.1 970 8.8 95
6.8 412.4 810 36.8 95 206.2 990 22.5 95 132.5 1000 14.6 95 73.6 1000 8.1 95
7.9 353.7 850 33.1 95 176.8 1050 20.5 95 113.7 1100 13.8 95 63.2 1100 7.7 95
8.9 313.2 890 30.7 95 156.6 1100 19.0 95 100.7 1100 12.2 95 55.9 1100 6.8 95
9.7 289.2 900 28.7 95 144.6 1100 17.5 95 93.0 1100 11.3 95 51.6 1100 6.3 95
11.1 253.3 950 26.5 95 126.7 1100 15.4 95 81.4 1100 9.9 95 45.2 1100 5.5 95
12.4 225.7 1150 28.6 95 112.8 1420 17.7 95 72.5 1600 12.8 95 40.3 1700 7.6 95
14.5 193.6 1250 26.7 95 96.8 1550 16.5 95 62.2 1700 11.7 95 34.6 1850 7.0 95
16.3 171.4 1320 24.9 95 85.7 1630 15.4 95 55.1 1800 10.9 95 30.6 1850 6.2 95
17.7 158.3 1380 24.1 95 79.1 1700 14.8 95 50.9 1800 10.1 95 28.3 1850 5.8 95
20.2 138.6 1440 22.0 95 69.3 1750 13.4 95 44.6 1850 9.1 95 24.8 1850 5.0 95
21.7 129.3 1460 20.8 95 64.6 1750 12.5 95 41.6 1850 8.5 95 23.1 1850 4.7 95
25.4 110.1 1460 17.7 95 55.1 1620 9.8 95 35.4 1720 6.7 95 19.7 1830 4.0 95
29.1 96.1 1460 15.5 95 48.0 1750 9.3 95 30.9 1850 6.3 95 17.2 1850 3.5 95
32.3 86.6 1460 13.9 95 43.3 1750 8.4 95 27.8 1850 5.7 95 15.5 1850 3.2 95
38.9 72.0 1460 11.6 95 36.0 1750 6.9 95 23.1 1850 4.7 95 12.9 1850 2.6 95
40.7 68.8 1460 11.1 95 34.4 1750 6.6 95 22.1 1800 4.4 95 12.3 1850 2.5 95
44.7 62.6 1460 10.1 95 31.3 1750 6.0 95 20.1 1800 4.0 95 11.2 1900 2.3 95
48.9 57.2 1460 9.2 95 28.6 1750 5.5 95 18.4 1850 3.7 95 10.2 1900 2.1 95

Монтажное положение

Монтажное положение
