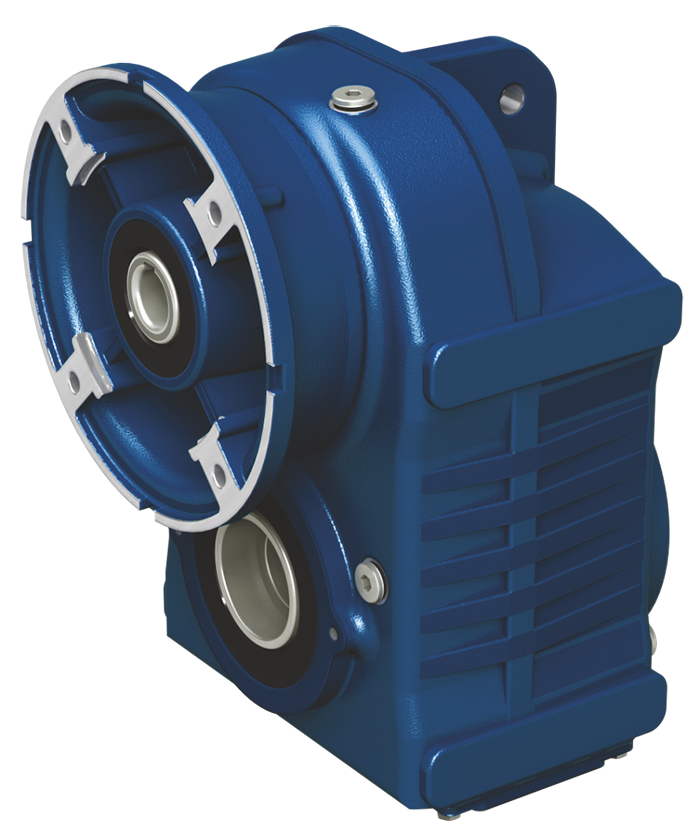

Плоско-цилиндрические мотор-редукторы STM Team серии PM-PC-PR

Плоско-цилиндрические мотор-редукторы PM 100, PC 100, PR 100, PMF 100, PCF 100, PRF 100

Заказать в один клик

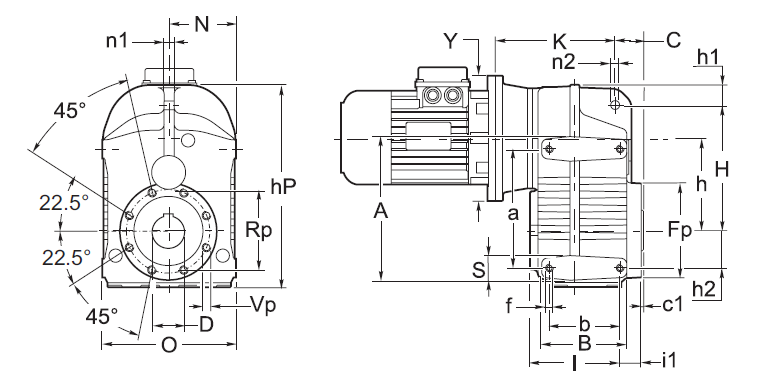

PM 100

PM 100

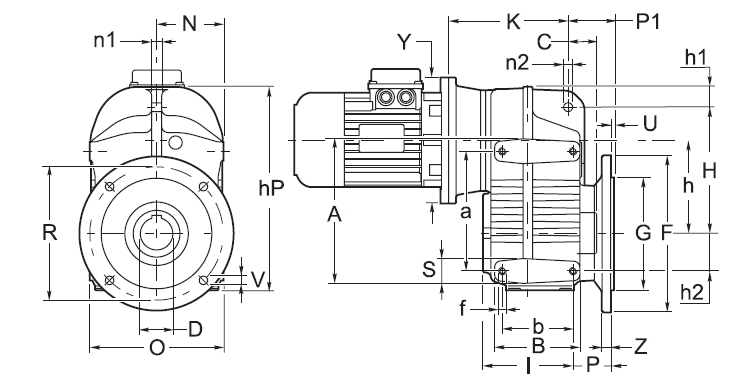

PMF 100

PMF 100

Общие размеры
Размеры 80 100 125 132 150 170 190
C 30 42 44,5 62 70 77 75
c1 2 7,5 8,5 1 5,5 7 5
D Стандарт 32 45 55 60 70 90 100
Опция 30 40 50 70 80 — —
Опция 35 50 60 — — — —
Опция — — — — — —
Допуск D H7 H7 H7 H7 H7 H7 H7
h 141 176 222 235 277 320 360
H 198 245 310 330 395 455 485
h1 31,5 34 45 38 71 64 65
hp 311 387 502 523 629 699 760
n1 15 15 24 24 30 30 32
n2 14 14 22 22 26 26 32



P — крепление на лапах
Версия

P_-_P

 80 100 125 132 150 170 190
a 165 190 310 260 285 330 400
A 187 225 350 300 333 390 470
b 75 95 125 140 190 230 270
B 95 130 158 180 240 282 325
f N°8 M10x18 N°8 M12x24 N°8 M16x30 N°8 M16x32 N°8 M20x40 N°8 M24x48 N°8 M30x60
h2 50 60 100 70 80 90 100
I 103.5 120,5 148 190 227,5 260 300
i1 22 25 21 50 37,5 30 30
N 98 111,5 152.5 152,5 200 205,5 230
O 196 223 305 305 400 411 460
S 22 35 40 40 48 60 70
F1-F2 — Креление фланец
Версия фланца F1-F2 80 100 125 132 150 170 190
F1 F1 F1 F1 F1 F2 F1 F2 F1
F 250 250 350 350 400 450 400 450 550
G 180 180 250 250 300 350 300 350 450
Допуск G g6 F7 g6 g6 g6 g6 g6 g6 g6
P 43,5 79,5 90 90 79.5 79.5 68.5 68.5 86
P1 53 88,5 110 106 111.5 111.5 114 114 131
R 215 215 300 300 350 400 350 400 500
U 4 -5 5 5 5 5 5 5 5
V N°4 ø 14 N°4 ø 13 N°4 ø 18 N°8 ø 18 N°4 ø 18 N°8 ø 19 N°4 Ø18 N°8 ø 18 N°8 ø 19
Z 11 14 18 17 18 18 18 25 25
Крепление — фланцевый корпус
Крепление фланцевого корпуса 80 100 125 132 150 170 190
Fp 120 150 200 210 242 275 310
GP1 88 110 140 140 160 180 200
Допуск GP1 +/-0,02 g6 g6 H7 H7 H7 H7
Rp 100 125 165 175 200 225 250
Up1 4 4,5 6 8 12 15 10
Vp N°8 M8x16 N°8 M8x16 N°8 M12x20 N°8 M12x24 N°8 M14x28 N°8 M16x32 №8 M18x36
P_-_R — входной фланец
P_-_R 80/2 100/2 125/2 132/2 150/2 170/2 190/2
d 19 24 28 28 38 48 48
Допуск d j6 j6 j6 j6 j6 k6 k6
L 40 50 60 60 80 110 110
m M6x16 M8x20 M8 M8x20 M10x25 M10x22 M10x22
M 154 180 242 262,5 328 334 364



Вес 34 кг
Габариты 40 × 40 × 40 см
Частота вращения выходного вала, об/мин

Мощность

Передаточное число

Тип редуктора

Выходной фланец

,

Реактивная штанга

,

Выходной вал

,

Таблица подбора редуктора

n1 = 2800 min-1 n1 = 1400 min-1 n1 = 900 min-1 n1 = 500 min-1
ir n2 T2M P RD n2 T2M P RD n2 T2M P RD n2 T2M P RD IEC
min-1 Nm kW % min-1 Nm kW % min-1 Nm kW % min-1 Nm kW %
2.9 967.0 480 51.2 95 483.5 600 32.0 95 310.8 650 22.3 95 172.7 650 12.4 95 180 B5

160 B5

132 B5

112 B5

100 B5
3.4 831.9 520 47.7 95 416.0 640 29.3 95 267.4 690 20.3 95 148.6 700 11.5 95
4.0 706.4 610 47.5 95 353.2 750 29.2 95 227.0 850 21.3 95 126.1 900 12.5 95
4.6 607.7 660 44.2 95 303.8 820 27.5 95 195.3 920 19.8 95 108.5 960 11.5 95
6.1 459.6 770 39.0 95 229.8 950 24.1 95 147.7 970 15.8 95 82.1 970 8.8 95
6.8 412.4 810 36.8 95 206.2 990 22.5 95 132.5 1000 14.6 95 73.6 1000 8.1 95
7.9 353.7 850 33.1 95 176.8 1050 20.5 95 113.7 1100 13.8 95 63.2 1100 7.7 95
8.9 313.2 890 30.7 95 156.6 1100 19.0 95 100.7 1100 12.2 95 55.9 1100 6.8 95
9.7 289.2 900 28.7 95 144.6 1100 17.5 95 93.0 1100 11.3 95 51.6 1100 6.3 95
11.1 253.3 950 26.5 95 126.7 1100 15.4 95 81.4 1100 9.9 95 45.2 1100 5.5 95
12.4 225.7 1150 28.6 95 112.8 1420 17.7 95 72.5 1600 12.8 95 40.3 1700 7.6 95
14.5 193.6 1250 26.7 95 96.8 1550 16.5 95 62.2 1700 11.7 95 34.6 1850 7.0 95
16.3 171.4 1320 24.9 95 85.7 1630 15.4 95 55.1 1800 10.9 95 30.6 1850 6.2 95
17.7 158.3 1380 24.1 95 79.1 1700 14.8 95 50.9 1800 10.1 95 28.3 1850 5.8 95
20.2 138.6 1440 22.0 95 69.3 1750 13.4 95 44.6 1850 9.1 95 24.8 1850 5.0 95
21.7 129.3 1460 20.8 95 64.6 1750 12.5 95 41.6 1850 8.5 95 23.1 1850 4.7 95
25.4 110.1 1460 17.7 95 55.1 1620 9.8 95 35.4 1720 6.7 95 19.7 1830 4.0 95
29.1 96.1 1460 15.5 95 48.0 1750 9.3 95 30.9 1850 6.3 95 17.2 1850 3.5 95
32.3 86.6 1460 13.9 95 43.3 1750 8.4 95 27.8 1850 5.7 95 15.5 1850 3.2 95
38.9 72.0 1460 11.6 95 36.0 1750 6.9 95 23.1 1850 4.7 95 12.9 1850 2.6 95
40.7 68.8 1460 11.1 95 34.4 1750 6.6 95 22.1 1800 4.4 95 12.3 1850 2.5 95
44.7 62.6 1460 10.1 95 31.3 1750 6.0 95 20.1 1800 4.0 95 11.2 1900 2.3 95
48.9 57.2 1460 9.2 95 28.6 1750 5.5 95 18.4 1850 3.7 95 10.2 1900 2.1 95
