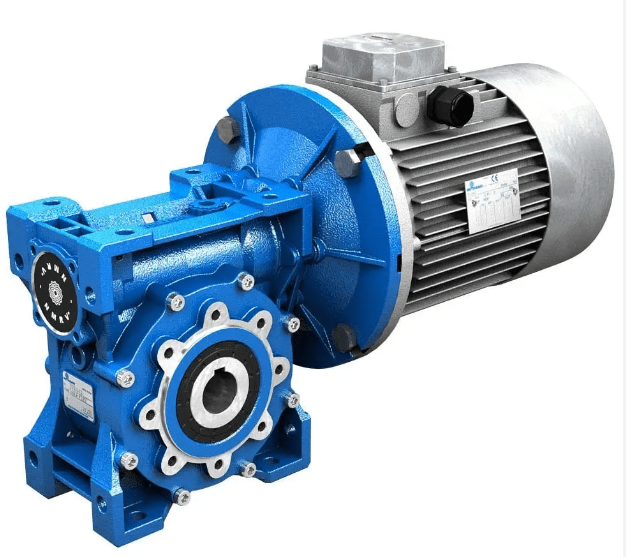

Червячные мотор-редукторы MOTOVARIO серии NMRV130

Тип: Одноступенчатый червячный мотор-редуктор
Мощность: 4,0–11,0 кВт
Крутящий момент: до 1200 Н·м
Передаточные числа: 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100
КПД: до 88%
Частота вращения выходного вала: 10–280 об/мин

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Корпус: Чугун GG25 с антивибрационными ребрами
Червячная передача:
- Винт: сталь 18CrNiMo7-6 с цементацией (62±1 HRC)
- Колесо: бронза CuSn12Ni с точностью обработки DIN 7
Валы:
- Входной: сталь 42CrMo4 с полированной поверхностью
- Выходной: усиленная конструкция Ø45 мм
Класс защиты: IP55 (стандарт), IP68 (опционально)
Система охлаждения: Принудительная вентиляция (опция)

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр	Значение
Рабочий цикл	S1 (непрерывный)
Макс. радиальная нагрузка	6500 Н
Осевая нагрузка	3000 Н
Уровень шума	≤75 дБ(А)
Температурный диапазон	-20°C…+90°C
Срок службы смазки	25 000 часов

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение: 380/415/690В 50/60Гц
Класс изоляции: H (180°C)
Степень защиты двигателя: IP55
Энергоэффективность: IE4 Premium

Вес	48 кг
Габариты	50 × 50 × 50 см

Технические характеристики

Мощность двигателя, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Сервис-фактор	Передаточное число	Двигатель IEC	Радиальная нагрузка, Н
0,75	11.3	407	2.1	80	90S6	12989
0,75	9.0	470	1.7	100	90S6	13500
1,1	11.3	598	1.4	80	90 L6	12989
1,1	9.0	689	1.1	100	90 L6	13500
1,1	17.5	408	2.1	80	90S4	11210
1,1	14.0	480	1.5	100	90S4	12076
1,5	22.5	478	2.3	40	100L6	10309
1,5	18.0	573	1.8	50	100L6	11105
1,5	15.0	659	1.4	60	100L6	11801
1,5	11.3	815	1.1	80	100L6	12989
1,5	17.5	557	1.5	80	90L4	11210
1,5	14.0	655	1.1	100	90L4	12076
2,2	35.0	468	2.2	40	100LA4	8897
2,2	28.0	563	1.7	50	100LA4	9584
2,2	23.3	648	1.4	60	100LA4	10185
2,2	17.5	816	1.0	80	100LA4	11210
2,2	36.0	479	2.2	25	112M6	8814
2,2	30.0	546	2.1	30	112M6	9366
2,2	22.5	700	1.6	40	112M6	10309
2,2	18.0	840	1.2	50	112M6	11105
2,2	15.0	966	1.0	60	112M6	11801
2,2	35.0	438	1.3	80	90L2	8897
2,2	28.0	525	1.0	100	90L2	9584
3	56.0	430	2.2	25	100LB4	7607
3	46.7	491	2.1	30	100LB4	8084
3	35.0	638	1.6	40	100LB4	8897
3	28.0	767	1.3	50	100LB4	9584
3	23.3	884	1.0	60	100LB4	10185
3	17.5	1113	0.8	80	100LB4	11210
3	90.0	280	3.4	10	132S6	6494
3	60.0	406	2.6	15	132S6	7434
3	45.0	535	1.9	20	132S6	8182
3	36.0	653	1.6	25	132S6	8814
3	30.0	745	1.6	30	132S6	9366
3	22.5	955	1.2	40	132S6	10309
4	56.0	573	1.6	25	112M4	7607
4	46.7	655	1.6	30	112M4	8084
4	35.0	851	1.2	40	112M4	8897
4	28.0	1023	1.0	50	112M4	9584
4	23.3	1179	0.8	60	112M4	10185
4	120.0	287	3.1	7.5	132M6	5901
4	90.0	374	2.6	10	132M6	6494
4	60.0	541	2.0	15	132M6	7434
4	45.0	713	1.5	20	132M6	8182
4	36.0	870	1.2	25	132M6	8814
5,5	140.0	334	2.5	10	132S4	5605
5,5	93.3	490	1.9	15	132S4	6416
5,5	70.0	645	1.4	20	132S4	7062
5,5	56.0	788	1.2	25	132S4	7607
5,5	46.7	900	1.2	30	132S4	8084
5,5	35.0	1171	0.9	40	132S4	8897
7,5	186.7	349	2.1	7.5	132M4	5092
7,5	140.0	455	1.8	10	132M4	5605
7,5	93.3	668	1.4	15	132M4	6416
7,5	70.0	880	1.0	20	132M4	7062
7,5	56.0	1074	0.9	25	132M4	7607
7,5	46.7	1228	0.8	30	132M4	8084
7,5	35.0	1596	0.7	40	132M4	8897
