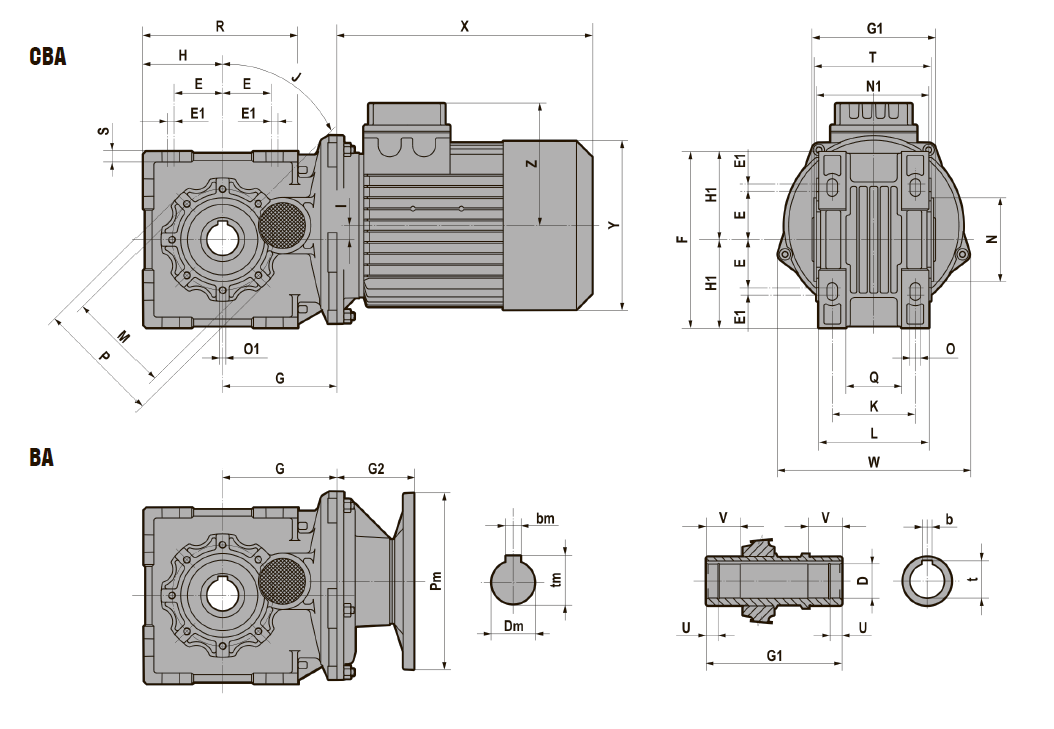

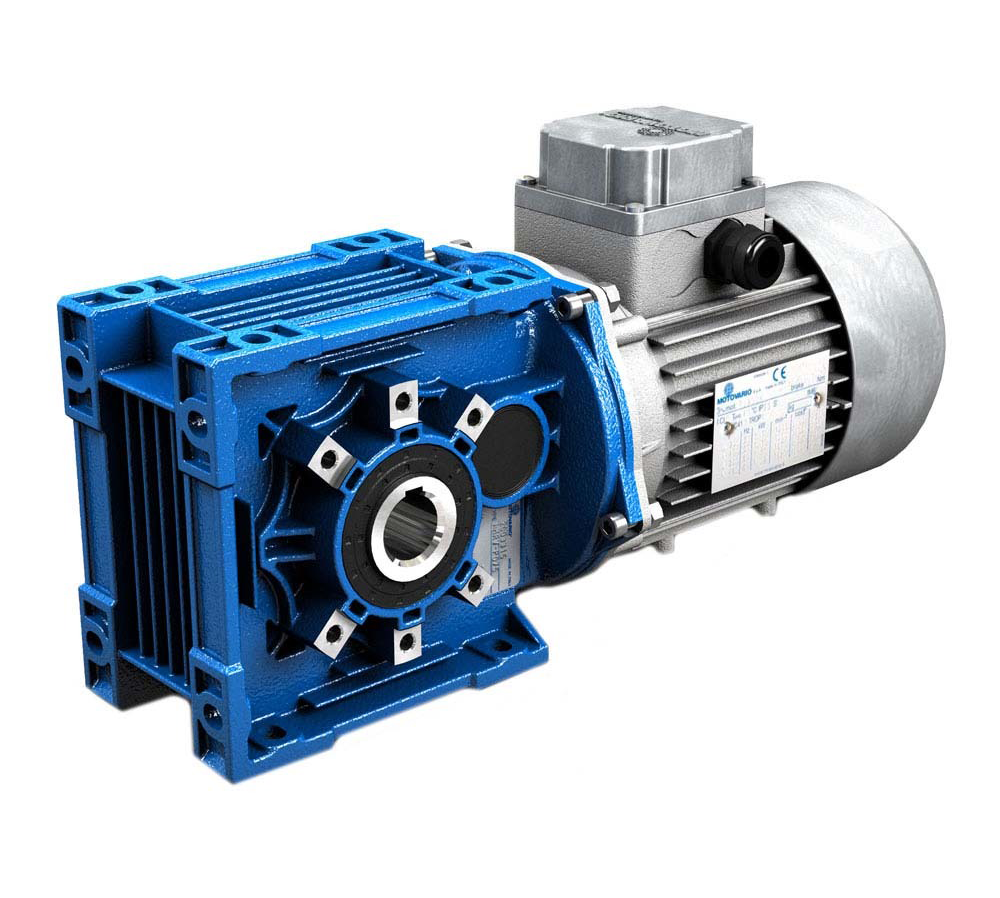

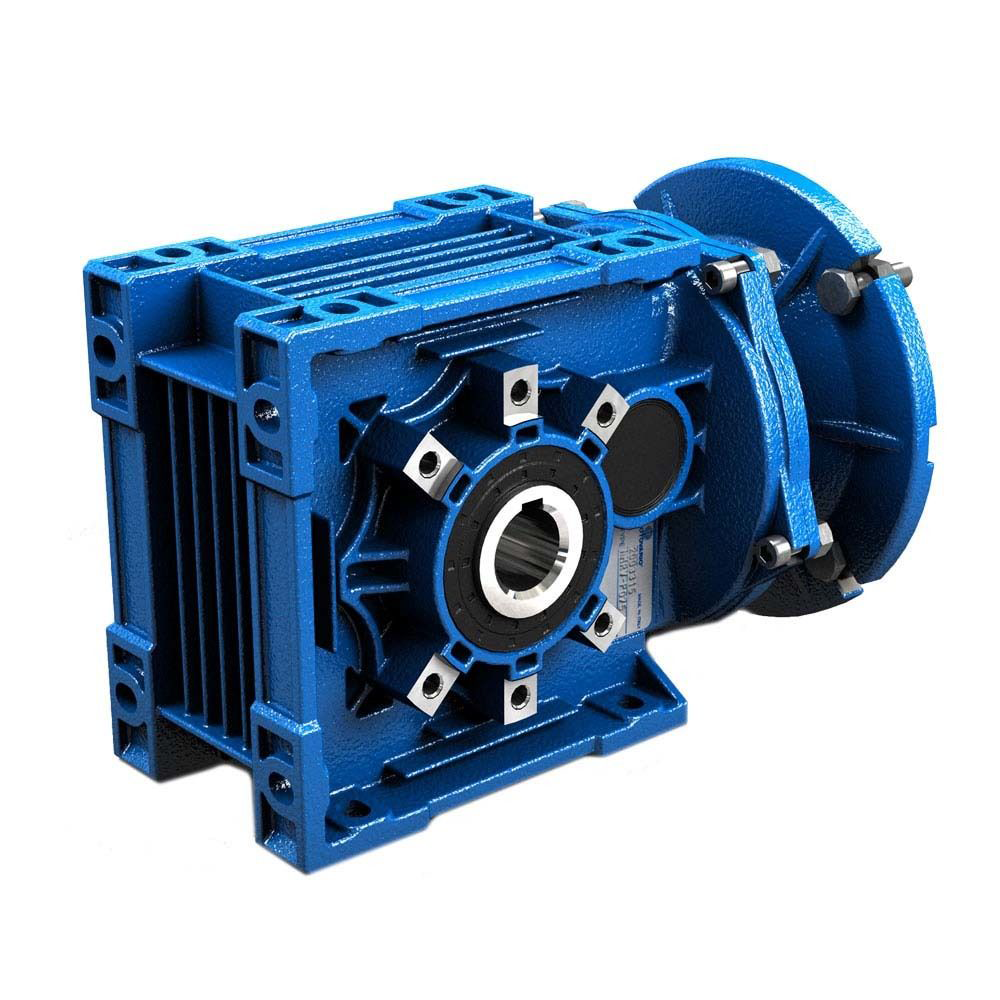

Габаритные и присоединительные размеры
| B..CB.. | D | b | t | U | V | E | E1 | F | G | G1 | H | H1 | I | J |
| A52 | 25 H7 | 8 | 28.3 | / | 30 | 55 | / | 160 | 98 | 112 | 80 | 80 | 4.2 | 45 |
| (28 H7) | (8) | (31.1) | / | (30) |
| B..CB.. | K | L | M | N | N1 | O | O1 | P | Q | R | S | T | W |
| A52 | 80 | 100 | 95 | 80 h8 | 102 | 9 | M8x14 n°6 | 110 | 51 | 153 | 10 | 108 | 152 |
Размеры выходного фланца
| A50 | |
| FA | 1 |
| FB | 1 |
| FC | 2 |
| FD | 2 |
| B..F-CB..F | KA | KB | KC | KN | KM | KO | KP | KQ | KT | KW | |
| A50 | FA | 80 | 10 | 6 | 115 | 150 | 11 (n°4) | 180 | 142 | — | 45° |
| FB | 110 | 10 | 6 | 115 | 150 | 11 (n°4) | 180 | 142 | — | 45° | |
| FC | 96 | 10 | 5 | 130 | 165 | 11 (n°4) | 200 | — | 80 | 45° | |
| FD | 105 | 10 | 5 | 130 | 165 | 11 (n°4) | 200 | — | — | 45° | |
