Коническо-цилиндрические мотор-редукторы Lenze серия GKS

Конические мотор-редукторы Lenze серия GKR03 — изображение 2

Конические мотор-редукторы Lenze серия GKR03

Цена:

26 000 ₽

Описание
Детали

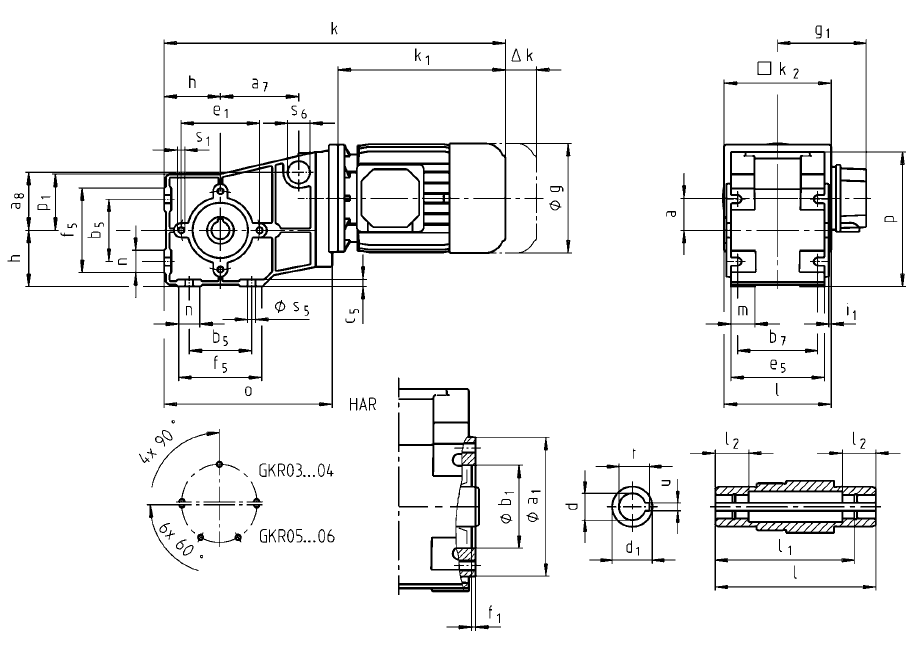

Габаритные и присоединительные размеры

	063C32 063C42	071C32 071C42	080C32	080C42	090C32	100C12 100C32	112C22
g		123	139	156	176	194	218
g1	MFEMAXX	100	109	150	157	166	176
g1	MFEMABR	107	118	132	137	147	158
k1	MFEMAXX	187	207	224.5	274	324	319
k2		120	145		180		222
Δ k	MFEMABR	40	52	73	68	76	90
	MFFMAXX	128				109	102
	MFFMABR	170	165	183	181	170	183
	k
GKR03	332
GKR04	383	403	425
GKR05	436	456	479		538	588
GKR06	488	508	530		590	640	641

	a	a7	a8	h	o	p1)	p1	s6

GKR03	29	66	39	50	142	117	48	25
GKR04	36	88	65	63	189	151	63	25
GKR05	40			80	250.5	181	82
GKR06	51			100	307	226	100

	d2)	d1	l1)	l1	l2	u	t3)	i1	a1	b1	e1	f1	s1
	H7					JS9	+0,2			J7
GKR03	18 20	30 30	100 100	85 85	22 22	6 6	20.8 22.8	2.5 2.5	85	55	70	2.5	M6x12
GKR04	20 25	30 35	120 120	105 105	25 25	6 8	22.8 27	2.5 2.5	104	62	88	3	M8x16
GKR05	30 35	50 50	143 143	127 127	25 25	8 10	33.3 38.3	4 4	116	80	100	4	M8x15
GKR06	40 45	65 65	170 170	150 150	30 30	12 14	43.3 48.8	5 5	140	100	120	4	M10x22

	b5	b7	c5	e5	f5	m	n	s5

GKR03	60	75	7	90	80	22	20	6.6
GKR04	70	90	8	105	95	28	25	9
GKR05	100	100	11	115	138	27	48	9
GKR06	120	125	12	145	164	32	53	11

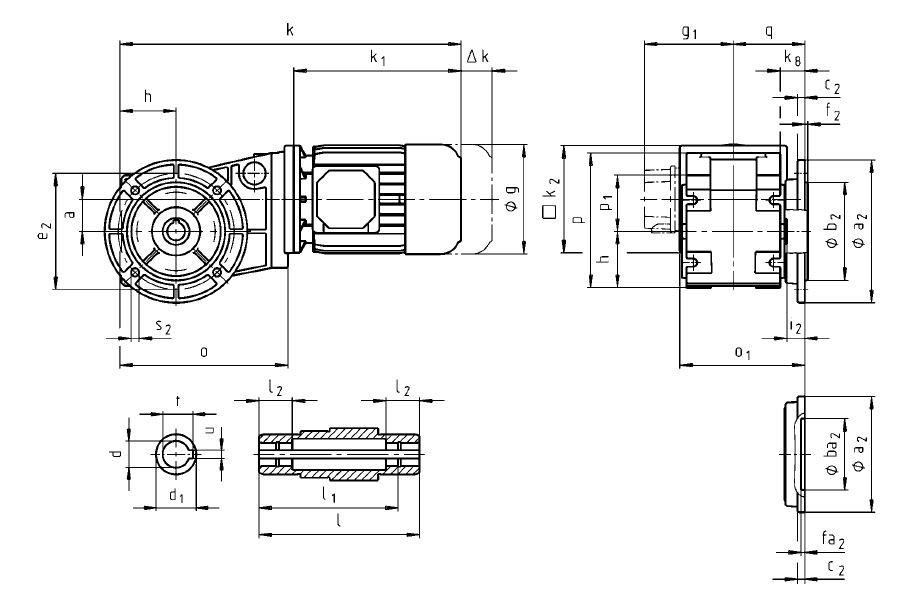

Размеры с полым валом и фланцем

	063C32 063C42	071C32 071C42	080C32	080C42	090C32	100C12 100C32	112C22
g		123	139	156	176	194	218
g1	MFEMAXX	100	109	150	157	166	176
g1	MFEMABR	107	118	132	137	147	158
k1	MFEMAXX	187	207	224.5	274	324	319
k2		120	145		180		222
Δ k	MFEMABR	40	52	73	68	76	90
	MFFMAXX	128				109	102
	MFFMABR	170	165	183	181	170	183
	k
GKR03	332
GKR04	383	403	425
GKR05	436	456	479		538	588
GKR06	488	508	530		590	640	641

	a	h	k8	o	p1)	p1	q

GKR03	29	50	35	142	117	48	80
GKR04	36	63	28	189	151	63	80
GKR05	40	80	47.5	250.5	181	82	105
GKR06	51	100	54	307	226	100	126.5

d2)

d1

l

l1

l2

u

t3)

i2

o11)

a2

b2

ba2

c2

e2

f2

fa2

s2

H7

JS9

+0,2

j7

H7

GKR03

18

20

30

30

100

100

85

85

22

22

6

6

20.8

22.8

30

30

130

130

120

110

80

—

— 60

8

8

100

87

3

—

— 4

7

9

GKR04

20

25

30

35

120

120

105

105

25

25

6

8

22.8

27

20

20

140

140

120

160

80

110

8

8

100

130

3

3.5

7

9

GKR05

30

35

50

50

143

143

127

127

25

25

8

10

33.3

38.3

33.5

33.5

176.5

176.5

160

200

110

130

12

12

130

165

3.5

3.5

9

11

GKR06

40

45

65

65

170

170

150

150

30

30

12

14

43.3

48.8

41.5

41.5

211.5

211.5

200

250

130

180

12

12

165

215

3.5

4

11

14

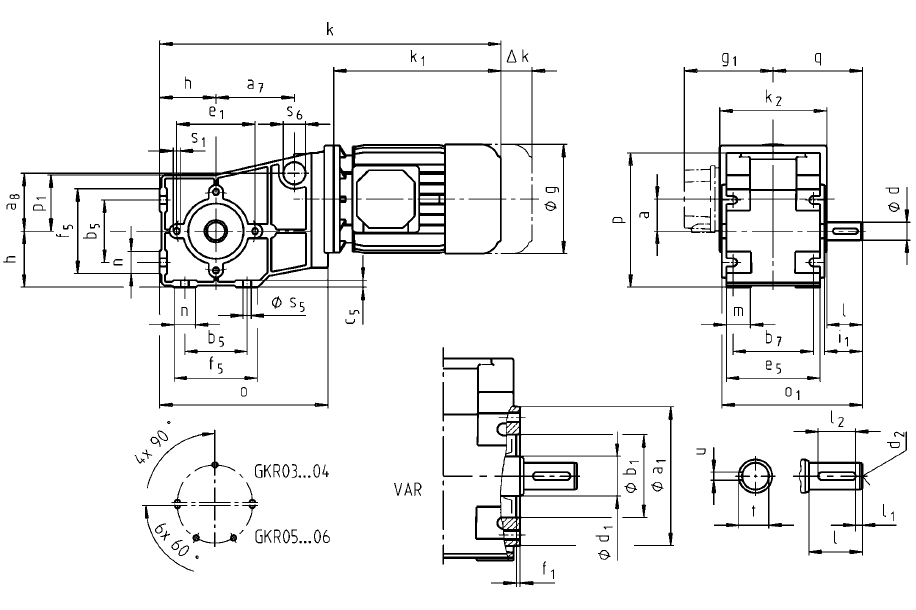

Габаритные и присоединительные размеры с цилиндрическим выходным валом

	063C32 063C42	071C32 071C42	080C32	080C42	090C32	100C12 100C32	112C22
g		123	139	156	176	194	218
g1	MFEMAXX	100	109	150	157	166	176
g1	MFEMABR	107	118	132	137	147	158
k1	MFEMAXX	187	207	224.5	274	324	319
k2		120	145		180		222
Δ k	MFEMABR	40	52	73	68	76	90
	MFFMAXX	128				109	102
	MFFMABR	170	165	183	181	170	183
	k
GKR03	332
GKR04	383	403	425
GKR05	436	456	479		538	588
GKR06	488	508	530		590	640	641

	a	a7	a8	h	o	p1)	p1	q	s6

GKR03	29	66	39	50	142	117	48	90	25
GKR04	36	88	65	63	189	151	63	100	25
GKR05	40			80	250.5	181	82	131.5
GKR06	51			100	307	226	100	155

	d	d1	d2	l	l1	l2	u	t	i1	o11)	a1	b1	e1	f1	s1
	k6											J7
GKR03	20	30	M6	40	5	28	6	22.5	42.5	137.5	85	55	70	2.5	M6x12
GKR04	20	30	M6	40	5	28	6	22.5	42.5	158	104	62	88	3	M8x16
GKR05	30	50	M10	60	6	45	8	33	64	199	116	80	100	4	M8x15
GKR06	35	65	M12	70	7	56	10	38	75	235	140	100	120	4	M10x22

	d	d1	d2	l	l1	l2	u	t	i1	o11)	a1	b1	e1	f1	s1
	k6											J7
GKR03	20	30	M6	40	5	28	6	22.5	42.5	137.5	85	55	70	2.5	M6x12
GKR04	20	30	M6	40	5	28	6	22.5	42.5	158	104	62	88	3	M8x16
GKR05	30	50	M10	60	6	45	8	33	64	199	116	80	100	4	M8x15
GKR06	35	65	M12	70	7	56	10	38	75	235	140	100	120	4	M10x22

Вес	15 кг
Габариты	30 × 30 × 30 см
