Габаритные и присоединительные размеры

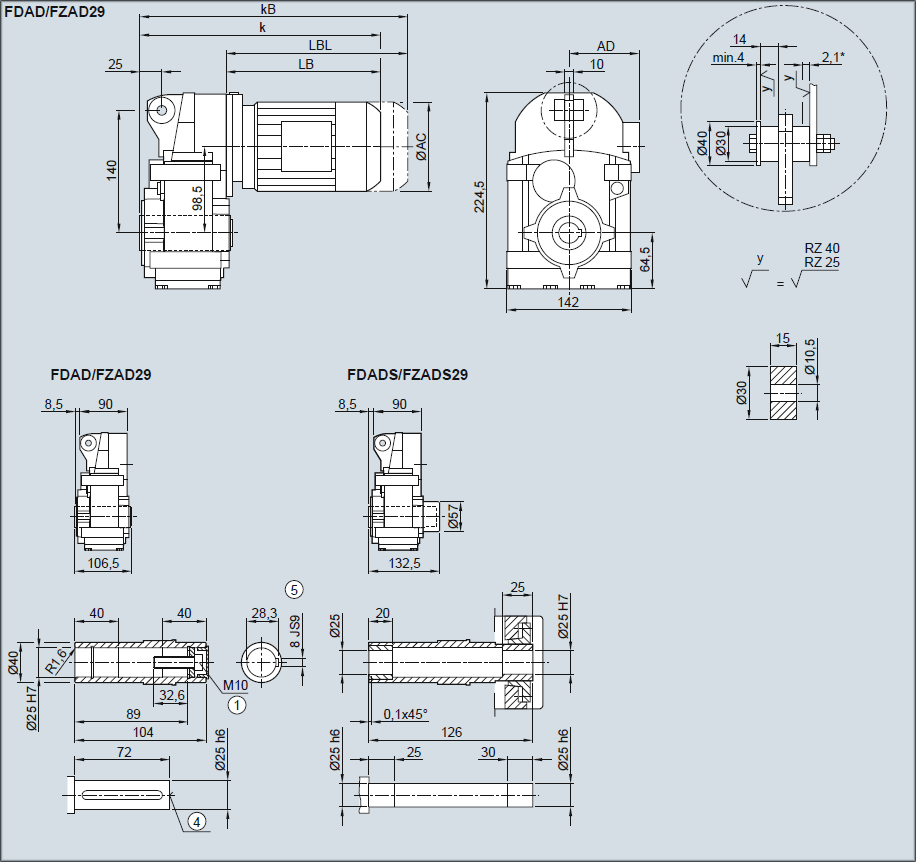

Редуктор FDAD29/FZAD29 — Насадное исполнение
| Двигатель | LA 63M | 71M | LE 80M | 80ZM | 90S/L2) | 90ZL2) | 100L2) | 100ZL2) |
| AC | 117,8 | 138,8 | 156,3 | 156,3 | 173,8 | 173,8 | 198,0 | 198,0 |
| AD1) | 124,0 | 134,0 | 149,2 | 149,2 | 154,2 | 154,2 | 170,5 | 170,5 |
| k | 292,5 | 324,5 | 388,5 | 423,5 | 450,0 | 490,0 | 506,5 | 541,5 |
| kB | 337,0 | 379,5 | 448,5 | 483,5 | 520,0 | 560,0 | 585,0 | 620,0 |
| LB | 194,0 | 226,0 | 290,0 | 325,0 | 351,5 | 391,5 | 408,0 | 443,0 |
| LBL | 238,5 | 281,0 | 350,0 | 385,0 | 421,5 | 461,5 | 486,5 | 521,5 |

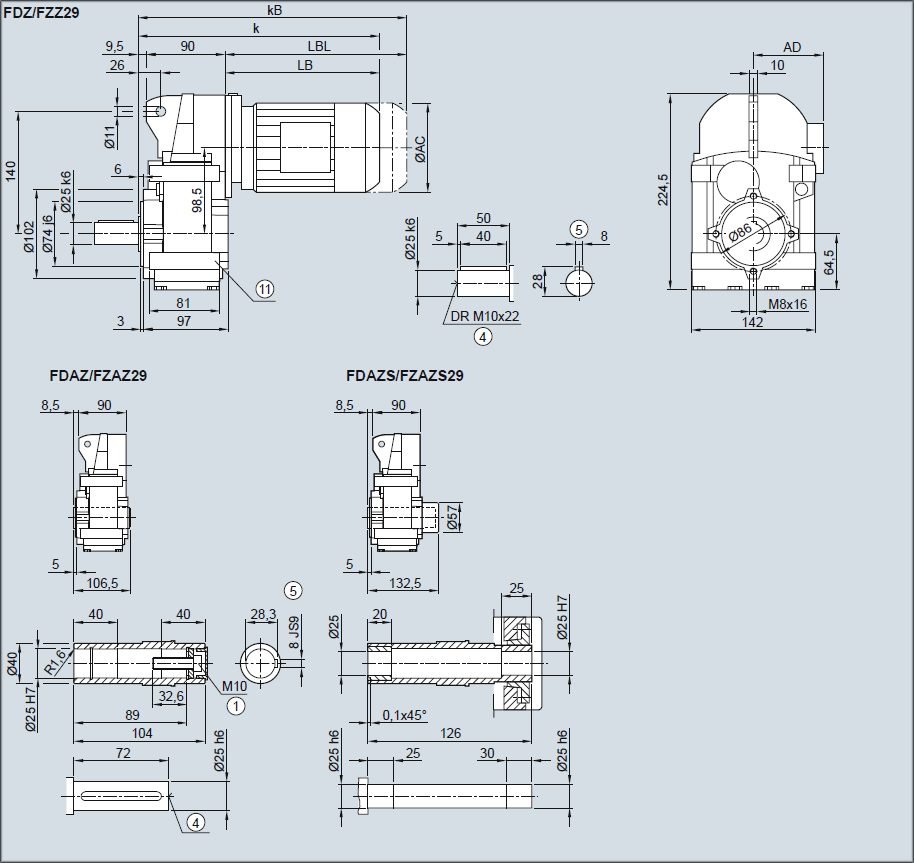

Редуктор FDZ29/FZZ29 — Исполнение с окружностью отверстий под резьбу
| Двигатель | LA 63M | 71M | LE 80M | 80ZM | 90S/L2) | 90ZL2) | 100L2) | 100ZL2) |
| AC | 117,8 | 138,8 | 156,3 | 156,3 | 173,8 | 173,8 | 198,0 | 198,0 |
| AD1) | 124,0 | 134,0 | 149,2 | 149,2 | 154,2 | 154,2 | 170,5 | 170,5 |
| k | 292,5 | 324,5 | 388,5 | 423,5 | 450,0 | 490,0 | 506,5 | 541,5 |
| kB | 337,0 | 379,5 | 448,5 | 483,5 | 520,0 | 560,0 | 585,0 | 620,0 |
| LB | 194,0 | 226,0 | 290,0 | 325,0 | 351,5 | 391,5 | 408,0 | 443,0 |
| LBL | 238,5 | 281,0 | 350,0 | 385,0 | 421,5 | 461,5 | 486,5 | 521,5 |

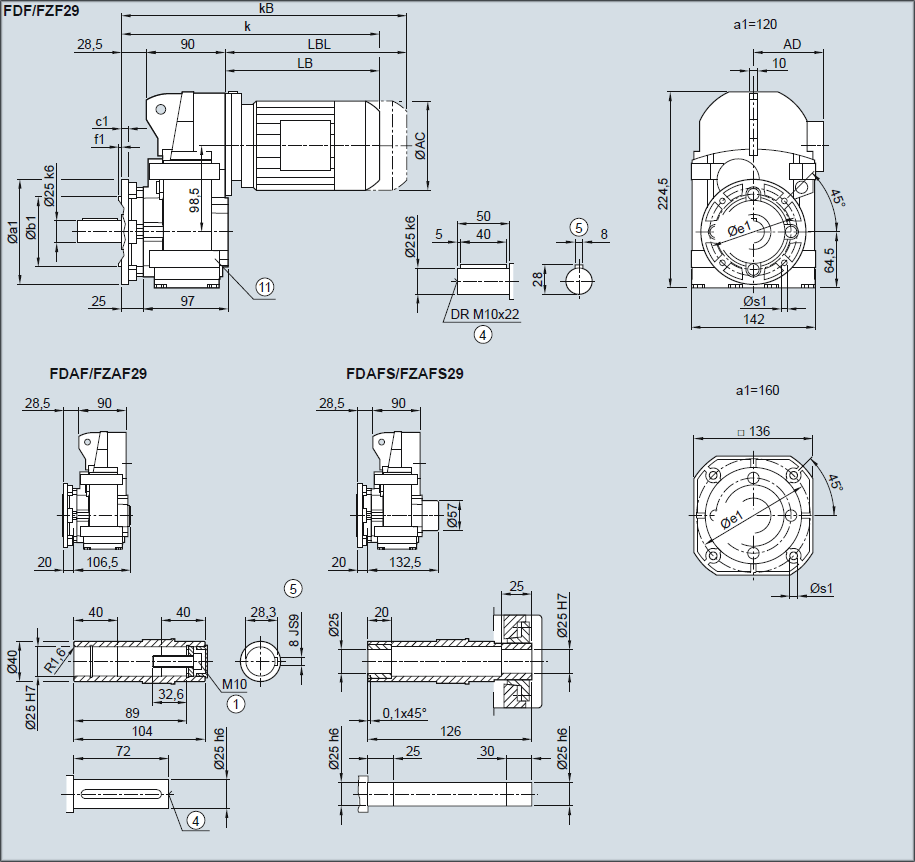

Редуктор FDF29/FZF29 — Исполнение с фланцем
| Фланец | a1 | b1 | c1 | f1 | e1 | s1 |
| 120 | 80 | 8 | 3,0 | 100 | 6,6 | |
| 160 | 110 | 9 | 3,5 | 130 | 9,0 |
| Двигатель | LA 63M | 71M | LE 80M | 80ZM | 90S/L2) | 90ZL2) | 100L2) | 100ZL2) |
| AC | 117,8 | 138,8 | 156,3 | 156,3 | 173,8 | 173,8 | 198,0 | 198,0 |
| AD1) | 124,0 | 134,0 | 149,2 | 149,2 | 154,2 | 154,2 | 170,5 | 170,5 |
| k | 292,5 | 324,5 | 388,5 | 423,5 | 450,0 | 490,0 | 506,5 | 541,5 |
| kB | 337,0 | 379,5 | 448,5 | 483,5 | 520,0 | 560,0 | 585,0 | 620,0 |
| LB | 194,0 | 226,0 | 290,0 | 325,0 | 351,5 | 391,5 | 408,0 | 443,0 |
| LBL | 238,5 | 281,0 | 350,0 | 385,0 | 421,5 | 461,5 | 486,5 | 521,5 |
