Червячные мотор-редукторы Chiaravalli серии CHM 075

Высокая надежность и эффективность в компактном корпусе

Червячные мотор-редукторы Chiaravalli серии CHM 075 сочетают в себе итальянское качество, продуманную конструкцию и долговечность. Эта серия предназначена для широкого спектра промышленных применений, где важны надежность, плавность хода и компактные габариты.

Ключевые особенности:

✔ Мощность и передаточные числа – оптимальные параметры для различных задач
✔ Высокий КПД – эффективное преобразование энергии
✔ Компактная конструкция – удобство монтажа даже в ограниченном пространстве
✔ Надежные материалы – износостойкие компоненты для длительной эксплуатации
✔ Низкий уровень шума – плавная работа в чувствительных к вибрациям системах

Области применения:

Конвейерные системы
Упаковочное оборудование
Пищевая промышленность
Автоматизация производственных линий
Системы вентиляции и климатической техники

Технические характеристики:

Мощность: 0,75 — 4 кВт
Передаточные числа: 5 — 100
Крутящий момент: до 300Нм (уточняется по модели)
Варианты исполнения: с полым или сплошным валом, различные фланцы

Мотор-редукторы CHM 075 легко интегрируются в существующие системы и обеспечивают стабильную работу в тяжелых условиях.

Почему выбирают Chiaravalli?

Итальянское производство с жестким контролем качества
Оптимальное соотношение цены и производительности
Широкий выбор модификаций под конкретные задачи
Долгий срок службы даже при интенсивной эксплуатации

Закажите червячные мотор-редукторы Chiaravalli CHM 075 у официальных дистрибьюторов и получите профессиональную техническую поддержку!

Вес	9 кг
Габариты	20 × 20 × 20 см

Технические характеристики

Мощность двигателя, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Сервис-фактор	Передаточное число	Двигатель IEC	Радиальная нагрузка, Н
0,25	17.5	82	2.3	80	71А4	6130
0,25	14.0	94	1.9	100	71А4	6603
0,25	11.3	117	1.7	80	71В6	7103
0,25	9.0	133	1.4	100	71В6	7380
0,37	23.3	98	2.0	60	71B4	5569
0,37	17.5	121	1.6	80	71B4	6130
0,37	14.0	139	1.3	100	71B4	6603
0,37	18.0	126	1.8	50	80A6	6073
0,37	15.0	144	1.5	60	80A6	6453
0,37	11.3	173	1.2	80	80A6	7103
0,37	9.0	196	1.0	100	80A6	7380
0,55	35.0	99	1.3	80	71B2	4865
0,55	28.0	114	1.0	100	71B2	5241
0,55	35.0	108	2.0	40	80A4	4865
0,55	28.0	129	1.6	50	80A4	5241
0,55	23.3	146	1.4	60	80A4	5569
0,55	17.5	180	1.1	80	80A4	6130
0,55	14.0	206	0.9	100	80A4	6603
0,55	30.0	128	2.0	30	80B6	5122
0,55	22.5	159	1.5	40	80B6	5637
0,55	18.0	187	1.2	50	80B6	6073
0,55	15.0	214	1.0	60	80B6	6453
0,75	46.7	109	1.3	60	80A2	4421
0,75	28.0	156	0.8	100	80A2	5241
0,75	56.0	102	2.0	25	80B4	4160
0,75	46.7	117	2.0	30	80B4	4421
0,75	35.0	147	1.5	40	80B4	4865
0,75	28.0	177	1.2	50	80B4	5241
0,75	23.3	200	1.0	60	80B4	5569
0,75	60.0	98	2.4	15	90S6	4065
0,75	45.0	126	1.9	20	90S6	4474
0,75	36.0	153	1.4	25	90S6	4820
0,75	30.0	174	1.5	30	90S6	5122
0,75	22.5	216	1.1	40	90S6	5637
1,1	112.0	78	1.9	25	80B2	3302
1,1	93.3	90	1.9	30	80B2	3509
1,1	70.0	116	1.4	40	80B2	3862
1,1	56.0	139	1.1	50	80B2	4160
1,1	46.7	160	0.9	60	80B2	4421
1,1	90.0	100	2.3	10	90L6	3551
1,1	60.0	144	1.6	15	90L6	4065
1,1	45.0	184	1.3	20	90L6	4474
1,1	36.0	225	1.0	25	90L6	4820
1,1	30.0	256	1.0	30	90L6	5122
1,1	93.3	96	2.1	15	90S4	3509
1,1	70.0	123	1.7	20	90S4	3862
1,1	56.0	150	1.3	25	90S4	4160
1,1	46.7	171	1.3	30	90S4	4421
1,1	35.0	216	1.0	40	90S4	4865
1,5	120.0	105	2.0	7.5	100L6	3227
1,5	90.0	137	1.7	10	100L6	3551
1,5	60.0	196	1.2	15	100L6	4065
1,5	56.0	189	0.8	50	90S2	4160
1,5	46.7	218	0.7	60	90S2	4421
1,5	140.0	90	2.2	10	90L4	3065
1,5	93.3	130	1.5	15	90L4	3509
1,5	70.0	168	1.3	20	90L4	3862
1,5	56.0	205	1.0	25	90L4	4160
1,5	46.7	233	1.0	30	90L4	4421
1,5	280.0	46	3.1	10	90S2	2433
1,5	186.7	67	2.2	15	90S2	2785
1,5	140.0	87	1.8	20	90S2	3065
1,5	112.0	106	1.4	25	90S2	3302
1,5	93.3	123	1.4	30	90S2	3509
1,5	70.0	158	1.0	40	90S2	3862
2,2	186.7	100	1.8	7.5	100LA4	2785
2,2	140.0	132	1.5	10	100LA4	3065
2,2	93.3	191	1.0	15	100LA4	3509
2,2	373.3	51	2.5	7.5	90L2	2210
2,2	280.0	68	2.1	10	90L2	2433
2,2	186.7	98	1.5	15	90L2	2785
2,2	140.0	128	1.3	20	90L2	3065
2,2	112.0	156	1.0	25	90L2	3302
2,2	93.3	180	0.9	30	90L2	3509
3	373.3	70	1.9	7.5	100LA2	2210
3	280.0	92	1.6	10	100LA2	2433
3	186.7	137	1.4	7.5	100LB4	2785
3	140.0	180	1.1	10	100LB4	3065
3	93.3	261	0.8	15	100LB4	3509
4	373.3	93	1.4	7.5	112M2	2210
4	280.0	123	1.2	10	112M2	2433
4	186.7	182	1.0	7.5	112M4	2785
4	140.0	240	0.8	10	112M4	3065

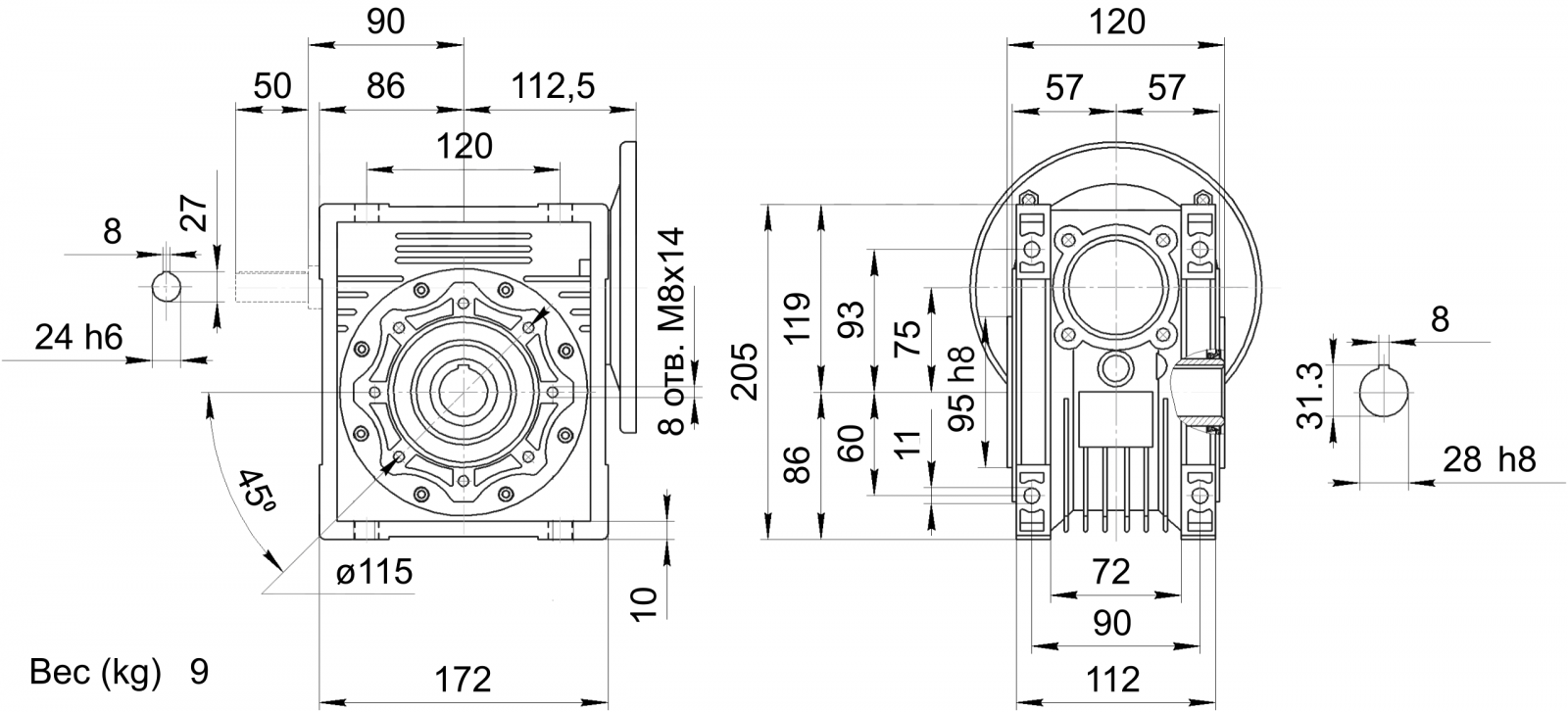

Габаритные и присоединительные размеры

Размеры выходного фланца

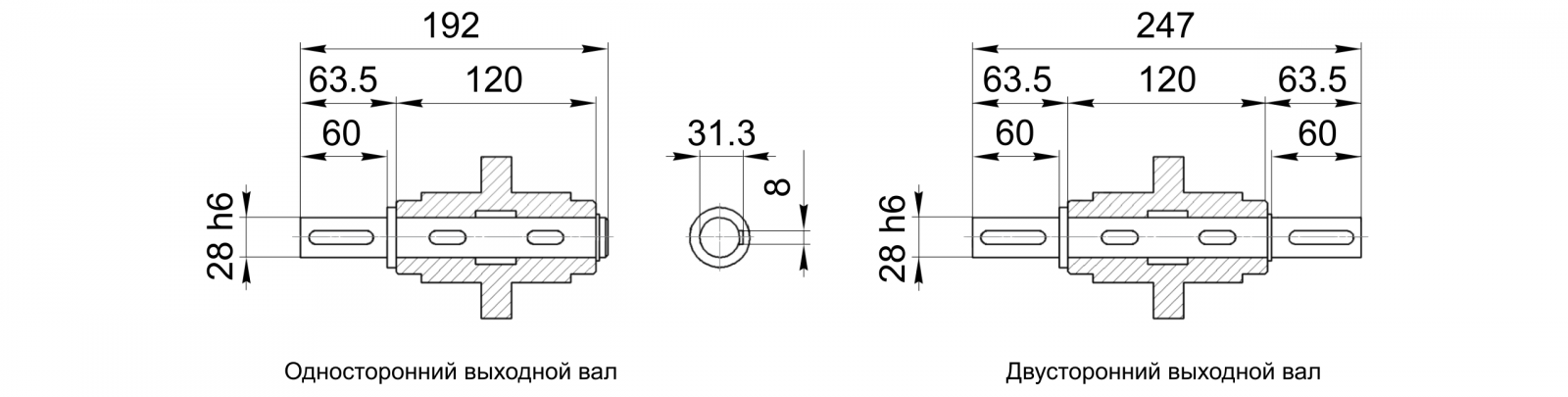

Размеры выходных валов

Моторный фланец

CHM 075	71В5	80В5	80В14	90В5	90В14	100B5 112В5	110B14 112В14
P	160	200	120	200	140	250	160
M	130	165	100	165	115	215	130
N	110	130	80	130	95	180	110
D	14	19	19	24	24	28	28
