Червячные мотор-редукторы Chiaravalli серии CHM 050

Червячные мотор-редукторы Chiaravalli серии CHM 050 – надежность и эффективность в компактном корпусе

Компания Chiaravalli предлагает высококачественные червячные мотор-редукторы серии CHM 050, разработанные для применения в различных отраслях промышленности. Эти редукторы сочетают в себе компактность, высокий КПД и долговечность, что делает их идеальным решением для приводных систем с умеренными нагрузками.

Основные особенности серии CHM 050:

Надежная конструкция – корпус из алюминиевого сплава обеспечивает легкость и прочность.
Высокий КПД – оптимизированная червячная передача снижает потери энергии.
Широкий диапазон передаточных чисел – позволяет подобрать оптимальное решение под конкретные задачи.
Тихая работа – точная подгонка деталей минимизирует шум и вибрации.
Универсальность – возможность комплектации различными типами электродвигателей (асинхронными, серво- и др.).
Простота монтажа и обслуживания – удобная конструкция облегчает установку и эксплуатацию.

Области применения:

Конвейерные системы
Упаковочное оборудование
Пищевая и фармацевтическая промышленность
Автоматизация производственных линий
Подъемно-транспортные механизмы

Технические характеристики:

Мощность: от 0,09 до 1,5 кВт
Передаточное число: от 5:1 до 100:1
Крутящий момент: до 100 Нм (в зависимости от модификации)

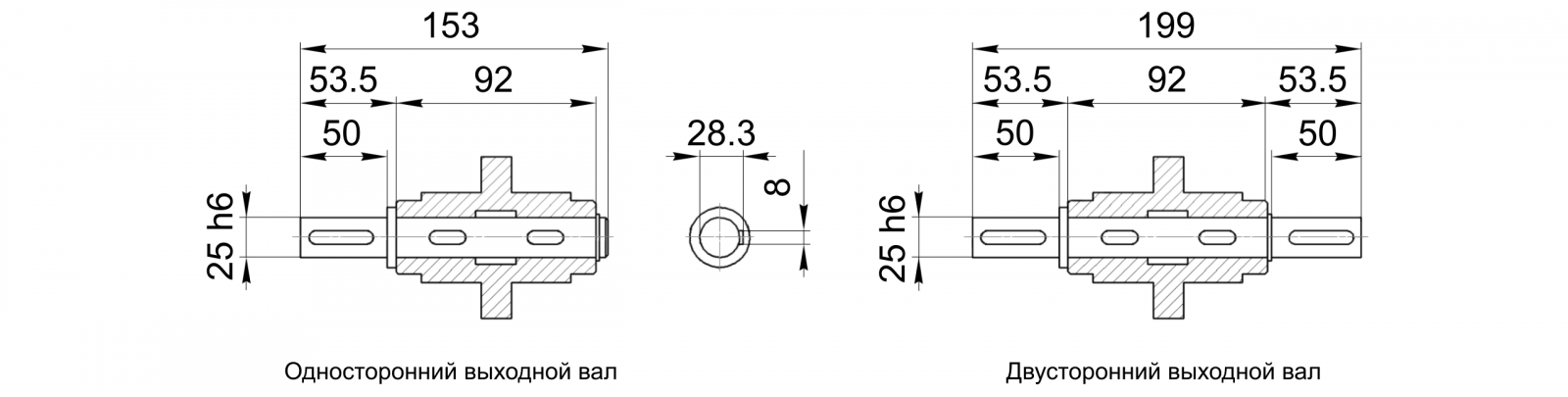

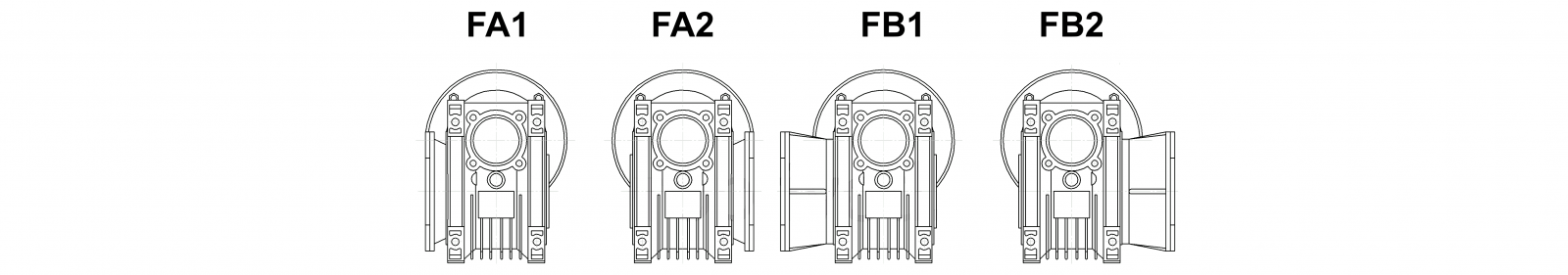

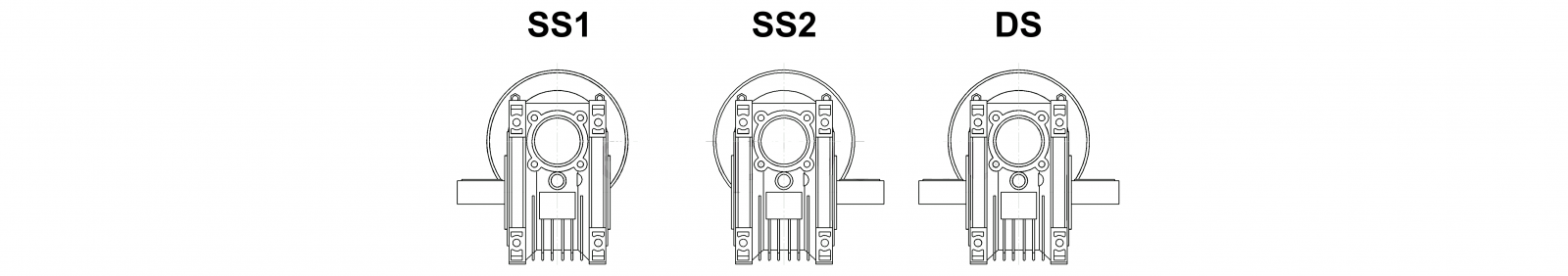

Варианты исполнения: с полым или сплошным выходным валом, фланцевые и лапковые модели

Червячные мотор-редукторы Chiaravalli CHM 050 – это проверенное решение для вашего оборудования, обеспечивающее стабильную работу и длительный срок службы.

Закажите CHM 050 у официального дистрибьютора и получите профессиональную техническую поддержку!

Chiaravalli – итальянское качество для вашего производства.

Вес	4 кг
Габариты	15 × 15 × 15 см

Технические характеристики

Мощность двигателя, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Сервис-фактор	Передаточное число	Двигатель IEC	Радиальная нагрузка, Н
0,09	15.0	32	2.3	60	63B6	4183
0,09	11.3	37	1.8	80	63B6	4604
0,09	9.0	42	1.3	100	63B6	4840
0,12	23.3	29	2.3	60	63A4	3610
0,12	17.5	35	1.9	80	63A4	3973
0,12	14.0	40	1.4	100	63A4	4280
0,12	22.5	32	2.6	40	63C6	3654
0,12	18.0	38	2.0	50	63C6	3936
0,12	15.0	42	1.7	60	63C6	4183
0,12	11.3	50	1.4	80	63C6	4604
0,12	9.0	56	1.0	100	63C6	4840
0,18	46.7	24	2.1	60	63A2	2865
0,18	35.0	30	1.5	80	63A2	3153
0,18	28.0	34	1.2	100	63A2	3397
0,18	35.0	33	2.3	40	63 B4	3153
0,18	28.0	39	1.9	50	63 B4	3397
0,18	23.3	43	1.6	60	63 B4	3610
0,18	17.5	52	1.2	80	63 B4	3973
0,18	14.0	60	0.9	100	63 B4	4280
0,18	18.0	56	1.4	50	71A6	3936
0,18	15.0	63	1.1	60	71A6	4183
0,18	11.3	75	0.9	80	71A6	4604
0,25	35.0	42	1.1	80	63B2	3153
0,25	28.0	48	0.8	100	63B2	3397
0,25	70.0	27	2.7	20	71A4	2503
0,25	56.0	32	2.2	25	71A4	2696
0,25	46.7	37	2.3	30	71A4	2865
0,25	35.0	46	1.7	40	71A4	3153
0,25	28.0	54	1.4	50	71A4	3397
0,25	23.3	60	1.1	60	71A4	3610
0,25	17.5	72	0.9	80	71A4	3973
0,25	45.0	40	1.9	20	71 B6	2900
0,25	36.0	48	1.5	25	71 B6	3124
0,25	30.0	54	1.7	30	71 B6	3320
0,25	22.5	67	1.2	40	71 B6	3654
0,25	18.0	78	1.0	50	71 B6	3936
0,25	15.0	88	0.8	60	71 B6	4183
0,37	112.0	25	2.0	25	71A2	2140
0,37	93.3	29	2.2	30	71A2	2274
0,37	70.0	37	1.6	40	71A2	2503
0,37	56.0	44	1.2	50	71A2	2696
0,37	46.7	50	1.0	60	71A2	2865
0,37	35.0	62	0.7	80	71A2	3153
0,37	140.0	22	3.3	10	71 B4	1987
0,37	93.3	31	2.4	15	71 B4	2274
0,37	70.0	40	1.8	20	71 B4	2503
0,37	56.0	48	1.5	25	71 B4	2696
0,37	46.7	55	1.5	30	71 B4	2865
0,37	35.0	68	1.1	40	71 B4	3153
0,37	28.0	80	0.9	50	71B4	3397
0,37	23.3	89	0.8	60	71B4	3610
0,37	180.0	17	4.3	5	80A6	1827
0,37	120.0	25	3.3	7.5	80A6	2091
0,37	90.0	33	2.5	10	80A6	2302
0,37	60.0	47	1.8	15	80A6	2635
0,37	45.0	60	1.3	20	80A6	2900
0,37	36.0	72	1.0	25	80A6	3124
0,37	30.0	80	1.1	30	80A6	3320
0,55	140.0	31	1.7	20	71B2	1987
0,55	112.0	38	1.4	25	71B2	2140
0,55	93.3	43	1.5	30	71B2	2274
0,55	70.0	55	1.1	40	71B2	2503
0,55	56.0	65	0.8	50	71B2	2696
0,55	46.7	74	0.7	60	71B2	2865
0,55	280.0	17	3.7	5	80A4	1577
0,55	186.7	25	2.9	7.5	80A4	1805
0,55	140.0	32	2.2	10	80A4	1987
0,55	93.3	46	1.6	15	80A4	2274
0,55	70.0	59	1.2	20	80A4	2503
0,55	56.0	71	1.0	25	80A4	2696
0,55	46.7	81	1.0	30	80A4	2865
0,55	120.0	38	2.2	7.5	80B6	2091
0,55	90.0	49	1.7	10	80B6	2302
0,55	60.0	69	1.2	15	80B6	2635
0,55	45.0	89	0.9	20	80B6	2900
0,75	560.0	12	3.9	5	80А2	1251
0,75	373.3	17	3.0	7.5	80А2	1433
0,75	280.0	23	2.4	10	80А2	1577
0,75	186.7	33	1.7	15	80А2	1805
0,75	140.0	42	1.3	20	80А2	1987
0,75	112.0	51	1.0	25	80А2	2140
0,75	93.3	58	1.1	30	80А2	2274
0,75	280.0	23	2.7	5	80В4	1577
0,75	186.7	34	2.1	7.5	80В4	1805
0,75	140.0	44	1.6	10	80В4	1987
0,75	93.3	63	1.2	15	80В4	2274
0,75	70.0	81	0.9	20	80В4	2503
1,1	560.0	17	2.6	5	80B2	1251
1,1	373.3	25	2.1	7.5	80B2	1433
1,1	280.0	33	1.6	10	80B2	1577
1,1	186.7	48	1.2	15	80B2	1805
1,1	140.0	62	0.9	20	80B2	1987
1,5	560.0	23	1.9	5	90S2	1251
1,5	373.3	35	1.5	7.5	90S2	1433
1,5	280.0	45	1.2	10	90S2	1577
1,5	186.7	65	0.9	15	90S2	1805
