Червячные мотор-редукторы Chiaravalli серии CHM 040

Мощность и надежность для промышленных применений

Червячные мотор-редукторы Chiaravalli серии CHM 040 разработаны для задач, требующих высокой производительности, плавного хода и долговечности. Эта серия обеспечивает оптимальное сочетание мощности, компактности и эффективности, что делает ее идеальным решением для различных отраслей промышленности.

Ключевые преимущества:

✔ Увеличенный крутящий момент – надежная работа под нагрузкой.
✔ Энергоэффективность – высокий КПД и сниженные энергопотери.
✔ Бесшумность и плавность хода – благодаря точной червячной передаче.
✔ Прочный алюминиевый корпус – защита от износа и коррозии.
✔ Гибкость конфигураций – фланцевое или лапковое крепление, различные варианты валов.
✔ Широкий диапазон передаточных чисел – оптимальное решение для разных скоростей и нагрузок.

Технические характеристики:

Мощность: 0,06–0,75 кВт (в зависимости от модели)
Передаточные числа: от 5:1 до 100:1
Крутящий момент: до 50 Нм
Исполнение: угловое (90°) расположение валов
Степень защиты: IP55 (стандарт, возможны другие варианты)

Области применения:

Конвейерные и транспортерные системы
Подъемные механизмы (лебедки, тали)
Оборудование для пищевой и упаковочной промышленности
Автоматизированные производственные линии
Системы вентиляции и водоочистки

Chiaravalli CHM 040 – это проверенное итальянское качество, обеспечивающее стабильную работу в тяжелых условиях.

Оставьте заявку, и наши специалисты помогут подобрать оптимальную модель для ваших задач!

Вес	3 кг
Габариты	13 × 13 × 13 см

Технические характеристики

Мощность двигателя, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Сервис-фактор	Передаточное число	Двигатель IEC	Радиальная нагрузка, Н
0,06	18.0	18	2.3	50	63А6	2868
0,06	15.0	21	1.9	60	63А6	3047
0,06	11.3	24	1.4	80	63А6	3354
0,06	9.0	27	1.2	100	63А6	3490
0,09	28.0	19	2.0	50	56B4	2475
0,09	23.3	21	1.7	60	56B4	2630
0,09	17.5	26	1.3	80	56B4	2895
0,09	14.0	29	1.0	100	56B4	3118
0,09	30.0	19	2.6	30	63B6	2419
0,09	22.5	24	1.9	40	63B6	2662
0,09	18.0	27	1.5	50	63B6	2868
0,09	15.0	31	1.3	60	63B6	3047
0,09	11.3	37	1.0	80	63B6	3354
0,09	9.0	41	0.8	100	63B6	3490
0,12	46.7	17	2.6	30	63A4	2087
0,12	35.0	21	1.9	40	63A4	2298
0,12	28.0	25	1.5	50	63A4	2475
0,12	23.3	28	1.3	60	63A4	2630
0,12	17.5	34	1.0	80	63A4	2895
0,12	14.0	38	0.8	100	63A4	3118
0,12	30.0	25	1.9	30	63C6	2419
0,12	22.5	32	1.4	40	63C6	2662
0,12	18.0	36	1.2	50	63C6	2868
0,12	15.0	41	0.9	60	63C6	3047
0,18	93.3	14	2.4	30	63A2	1657
0,18	70.0	18	1.8	40	63A2	1824
0,18	56.0	21	1.4	50	63A2	1964
0,18	70.0	19	2.0	20	63B4	1824
0,18	56.0	23	1.7	25	63B4	1964
0,18	46.7	26	1.7	30	63B4	2087
0,18	35.0	32	1.3	40	63B4	2298
0,18	28.0	38	1.0	50	63B4	2475
0,18	23.3	43	0.8	60	63B4	2630
0,18	45.0	29	1.5	20	71A6	2113
0,18	36.0	34	1.3	25	71A6	2276
0,18	30.0	38	1.3	30	71A6	2419
0,18	22.5	47	1.0	40	71A6	2662
0,25	280.0	8	4.5	5	71A4	1149
0,25	186.7	11	3.6	7.5	71A4	1315
0,25	140.0	14	2.8	10	71A4	1447
0,25	93.3	21	1.9	15	71A4	1657
0,25	70.0	27	1.5	20	71A4	1824
0,25	56.0	32	1.2	25	71A4	1964
0,25	46.7	36	1.3	30	71A4	2087
0,25	35.0	44	0.9	40	71A4	2298
0,25	180.0	12	3.5	5	71B6	1331
0,25	120.0	17	2.6	7.5	71B6	1524
0,25	90.0	22	2.0	10	71B6	1677
0,25	60.0	31	1.4	15	71B6	1920
0,25	45.0	40	1.1	20	71B6	2113
0,25	36.0	48	0.9	25	71B6	2276
0,25	30.0	53	0.9	30	71B6	2419
0,37	560.0	5.7	4.2	5	71A2	912
0,37	373.3	8.4	3.3	7.5	71A2	1044
0,37	280.0	11	2.6	10	71A2	1149
0,37	186.7	16	1.9	15	71A2	1315
0,37	140.0	21	1.4	20	71A2	1447
0,37	112.0	25	1.1	25	71A2	1559
0,37	280.0	11	3.0	5	71 B4	1149
0,37	186.7	16	2.4	7.5	71 B4	1315
0,37	140.0	21	1.9	10	71 B4	1447
0,37	93.3	31	1.3	15	71 B4	1657
0,37	70.0	39	1.0	20	71 B4	1824
0,37	56.0	47	0.8	25	71 B4	1964
0,37	46.7	53	0.8	30	71 B4	2087
0,55	560.0	8.4	2.8	5	71B2	912
0,55	373.3	13	2.2	7.5	71B2	1044
0,55	280.0	17	1.8	10	71B2	1149
0,55	186.7	24	1.3	15	71B2	1315
0,55	140.0	31	0.9	20	71B2	1447
0,55	112.0	37	0.8	25	71B2	1559
0,55	280.0	17	2.0	5	80A4	1149
0,55	186.7	24	1.6	7.5	80A4	1315
0,55	140.0	32	1.3	10	80A4	1447
0,55	93.3	46	0.9	15	80A4	1657
0,75	560.0	12	2.1	5	80A2	912
0,75	373.3	17	1.6	7.5	80A2	1044
0,75	280.0	23	1.3	10	80A2	1149
0,75	186.7	32	1.0	15	80A2	1315

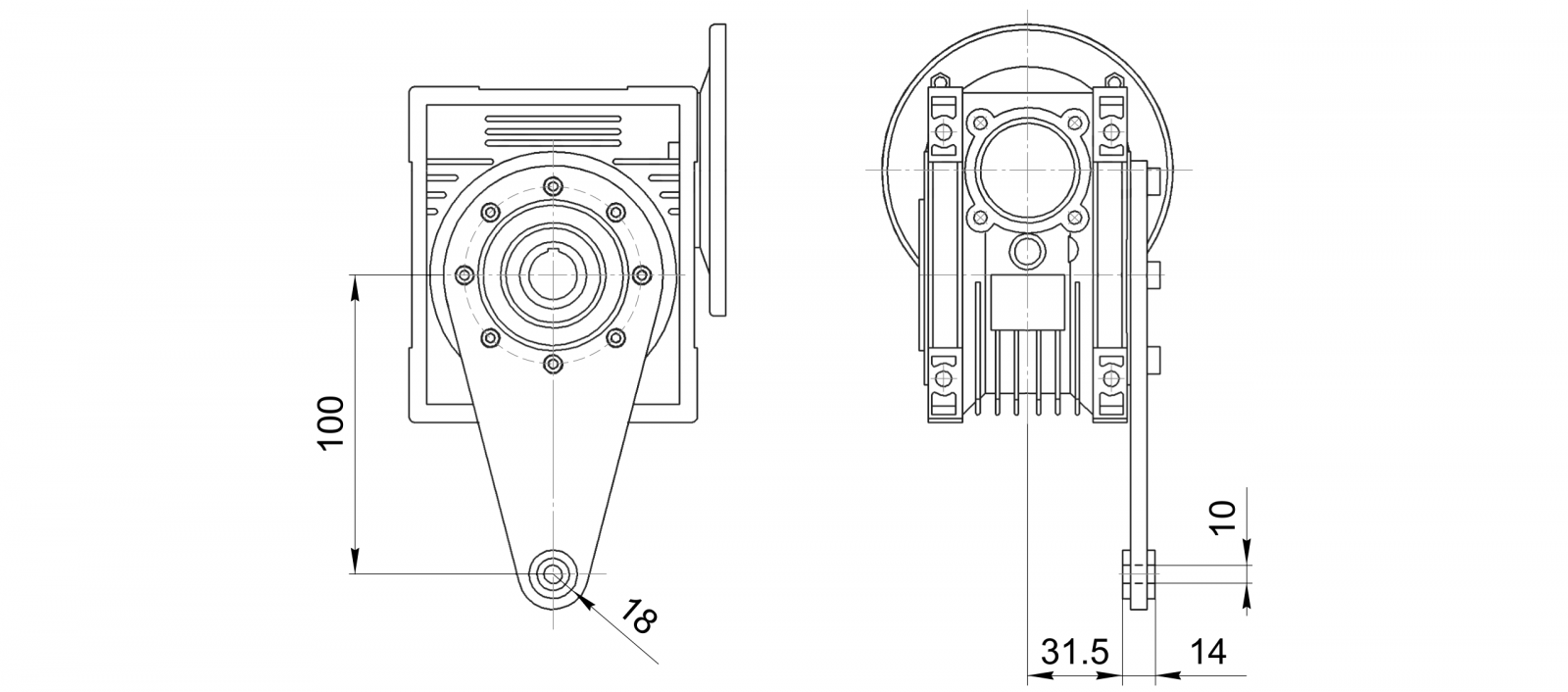

Габаритные и присоединительные размеры

Размеры выходного фланца

Размеры выходных валов

Моторный фланец

CHM 040	56В5	63В5	63В14	71В5	71В14
P	120	140	90	160	105
M	100	115	75	130	85
N	80	95	60	110	70
D	9	11	11	14	14
