Конические мотор-редукторы SIMOGEAR

Конические мотор-редукторы B29, BA29, BF29, BAF29, BZ29, BAZ29, BAD29 SIMOGEAR

Цена:

35 000 ₽

Описание
Детали

Габаритные и присоединительные размеры

Редуктор B029, BA029 — Исполнение на лапах

Вал	d	l9	M	t	u
	20	23,4	M6	22,8	6
	25	27,6	M10	28,3	8

Двигатель	LA 63M	71M	LE 80M	80ZM	90S/L	90ZL	100L	100ZL
AC	117,8	138,8	156,3	156,3	173,8	173,8	198,0	198,0
AD1)	124,0	134,0	149,2	149,2	154,2	154,2	170,5	170,5
k	374,0	406,0	470,0	505,0	531,5	571,5	588,0	623,0
kB	418,5	461,0	530,0	565,0	601,5	641,5	666,5	701,5
LB	194,0	226,0	290,0	325,0	351,5	391,5	408,0	443,0
LBL	238,5	281,0	350,0	385,0	421,5	461,5	486,5	521,5

Редуктор BF029, BAF029 — Исполнение с фланцем

Фланец	a1	b1	c1	f1	e1	s	to2
	120	80	8	3,0	100	6,6	j6
	160	110	9	3,5	130	9,0	j6

Вал	d	l9	M	t	u
	20	23,4	M6	22,8	6
	25	27,6	M10	28,3	8

Двигатель	LA 63M	71M	LE 80M	80ZM	90S/L	90ZL	100L	100ZL
AC	117,8	138,8	156,3	156,3	173,8	173,8	198,0	198,0
AD1)	124,0	134,0	149,2	149,2	154,2	154,2	170,5	170,5
k	374,0	406,0	470,0	505,0	531,5	571,5	588,0	623,0
kB	418,5	461,0	530,0	565,0	601,5	641,5	666,5	701,5
LB	194,0	226,0	290,0	325,0	351,5	391,5	408,0	443,0
LBL	238,5	281,0	350,0	385,0	421,5	461,5	486,5	521,5

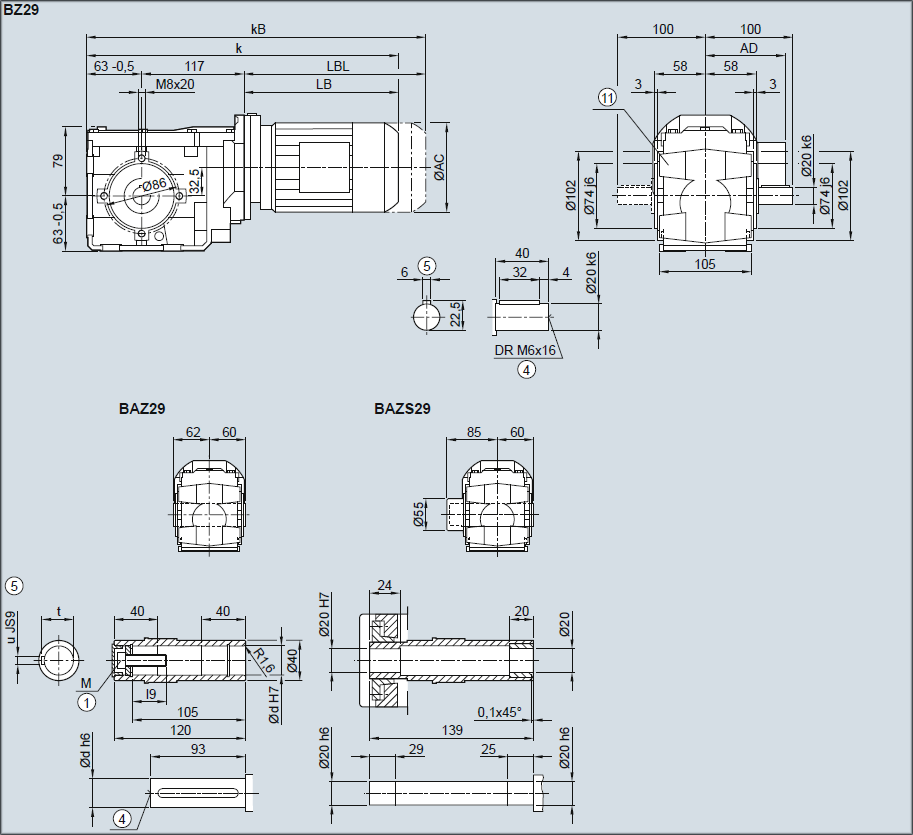

Редуктор BZ029, BAZ029 — Исполнение с окружностью отверстий под резьбу

Вал	d	l9	M	t	u
	20	23,4	M6	22,8	6
	25	27,6	M10	28,3	8

Двигатель	LA 63M	71M	LE 80M	80ZM	90S/L	90ZL	100L	100ZL
AC	117,8	138,8	156,3	156,3	173,8	173,8	198,0	198,0
AD1)	124,0	134,0	149,2	149,2	154,2	154,2	170,5	170,5
k	374,0	406,0	470,0	505,0	531,5	571,5	588,0	623,0
kB	418,5	461,0	530,0	565,0	601,5	641,5	666,5	701,5
LB	194,0	226,0	290,0	325,0	351,5	391,5	408,0	443,0
LBL	238,5	281,0	350,0	385,0	421,5	461,5	486,5	521,5

Вес	20 кг
Габариты	33 × 33 × 33 см
