Габаритные и присоединительные размеры

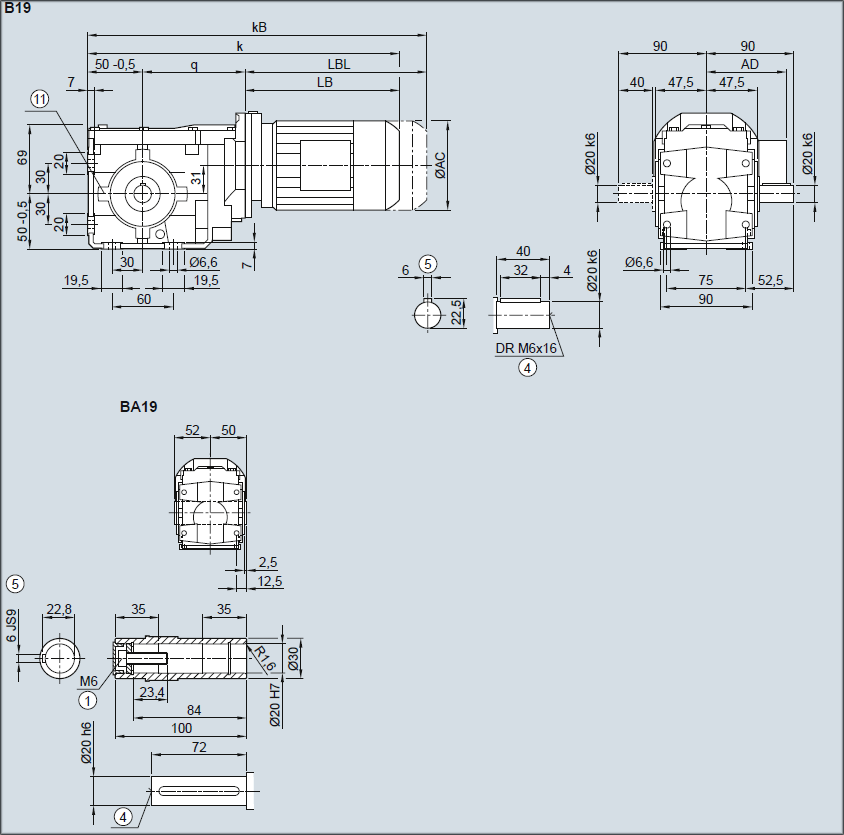

Редуктор B030, BA030 — Исполнение на лапах
| Двигатель | LA 63M | 71M | LE 80M | 80ZM |
| q | 133,0 | 141,0 | 149,5 | 149,5 |
| AC | 117,8 | 138,8 | 156,3 | 156,3 |
| AD1) | 124,0 | 134,0 | 149,2 | 149,2 |
| k | 343,5 | 375,5 | 439,5 | 474,5 |
| kB | 388,0 | 430,5 | 499,5 | 534,5 |
| LB | 160,5 | 184,5 | 240,0 | 275,0 |
| LBL | 205,0 | 239,5 | 300,0 | 335,0 |

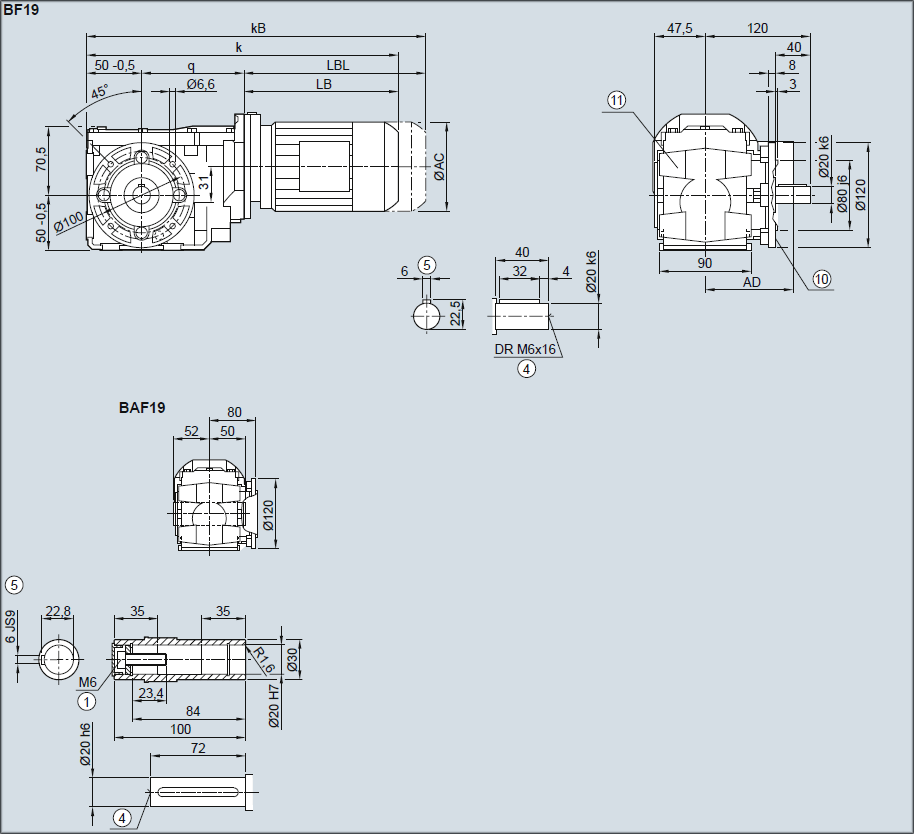

Редуктор BF030, BAF030 — Исполнение с фланцем
| Двигатель | LA 63M | 71M | LE 80M | 80ZM |
| q | 133,0 | 141,0 | 149,5 | 149,5 |
| AC | 117,8 | 138,8 | 156,3 | 156,3 |
| AD1) | 124,0 | 134,0 | 149,2 | 149,2 |
| k | 343,5 | 375,5 | 439,5 | 474,5 |
| kB | 388,0 | 430,5 | 499,5 | 534,5 |
| LB | 160,5 | 184,5 | 240,0 | 275,0 |
| LBL | 205,0 | 239,5 | 300,0 | 335,0 |

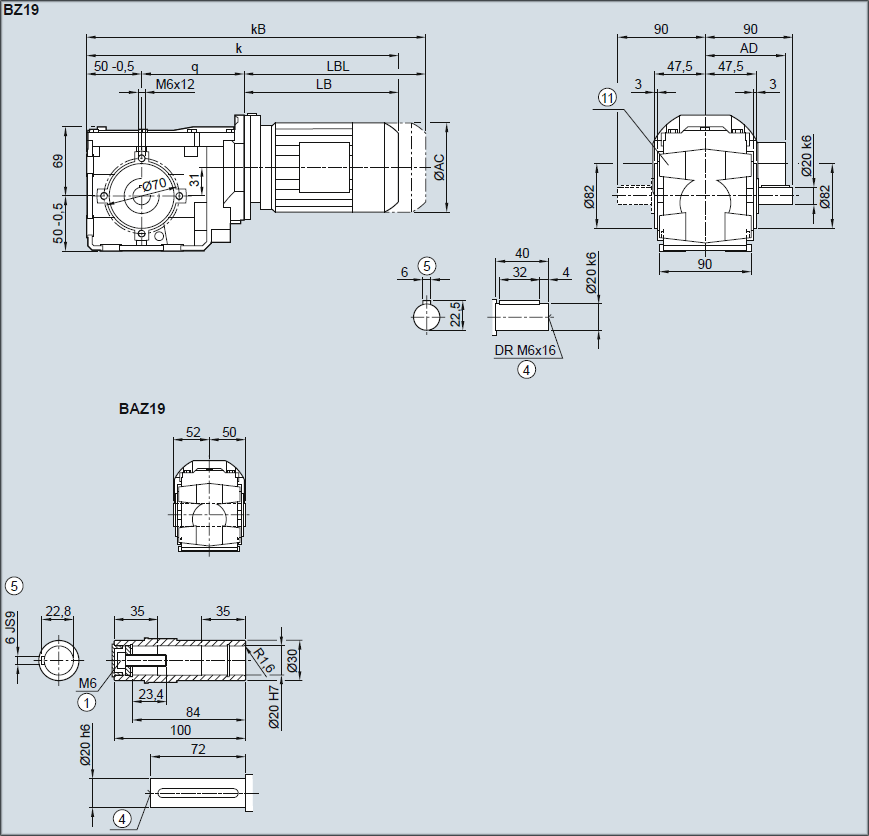

Редуктор BZ030, BAZ030 — Исполнение с окружностью отверстий под резьбу
| Двигатель | LA 63M | 71M | LE 80M | 80ZM |
| q | 133,0 | 141,0 | 149,5 | 149,5 |
| AC | 117,8 | 138,8 | 156,3 | 156,3 |
| AD1) | 124,0 | 134,0 | 149,2 | 149,2 |
| k | 343,5 | 375,5 | 439,5 | 474,5 |
| kB | 388,0 | 430,5 | 499,5 | 534,5 |
| LB | 160,5 | 184,5 | 240,0 | 275,0 |
| LBL | 205,0 | 239,5 | 300,0 | 335,0 |
