Габаритные и присоединительные размеры
|
B..CB.. |
D1 |
b1 |
t1 |
U |
V |
B |
D |
b |
t |
f |
C |
C1 |
E |
E1 |
|
143 |
70 Н7 |
20 |
74.9 |
27.5 |
75 |
140 |
70 m6 |
20 |
74.5 |
М20 |
75 |
90 |
240 |
280 |
|
B..CB.. |
F |
~F1 |
G |
G1 |
H |
~H1 |
I |
K |
~K1 |
M |
N |
O |
S |
|
143 |
414 |
1 |
279 |
300 |
265 |
1 |
34 |
160 |
/ |
240 |
290 |
22 |
22 |
Размеры выходного фланца
|
B..S — B..U |
J |
M1 |
М2 |
N |
N1 |
O |
P |
P1 |
S |
T |
C |
G1 |
|
|
143 |
FB |
45 |
ø 350 |
ø 200 |
300 f8 |
170 |
18 |
ø 400 |
/ |
18 |
5 |
138 |
187,5 |

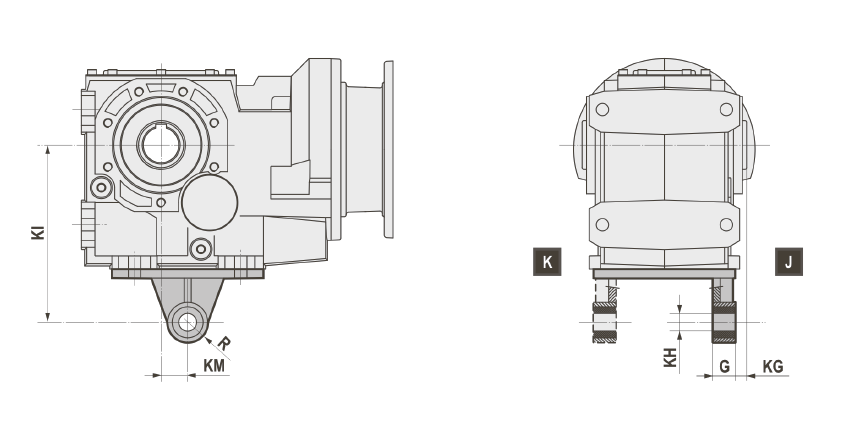

Размеры реактивной штанги
| KM | KI | KG | KH | G | R | |
| 143 | 45 | 350 | 40 | 30 | 60 | 45 |
