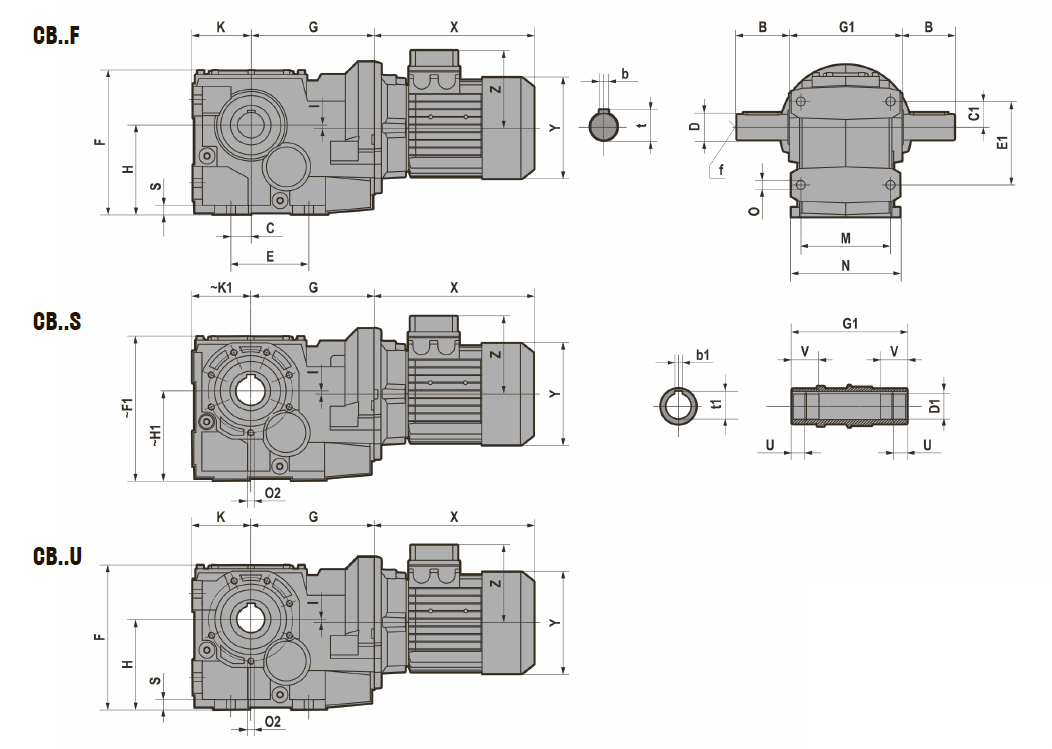

Габаритные и присоединительные размеры
|
B..CB.. |
D1 |
b1 |
t1 |
U |
V |
B |
D |
b |
t |
f |
C |
C1 |
E |
E1 |
|
123 |
60 Н7 |
18 |
64.4 |
28 |
70 |
120 |
60 m6 |
18 |
64 |
М20 |
55 |
78 |
180 |
220 |
|
B..CB.. |
F |
~F1 |
G |
G1 |
H |
~H1 |
I |
K |
~K1 |
M |
N |
O |
S |
|
123 |
341 |
342 |
246 |
240 |
212 |
213 |
33.5 |
132 |
133 |
180 |
230 |
22 |
22 |

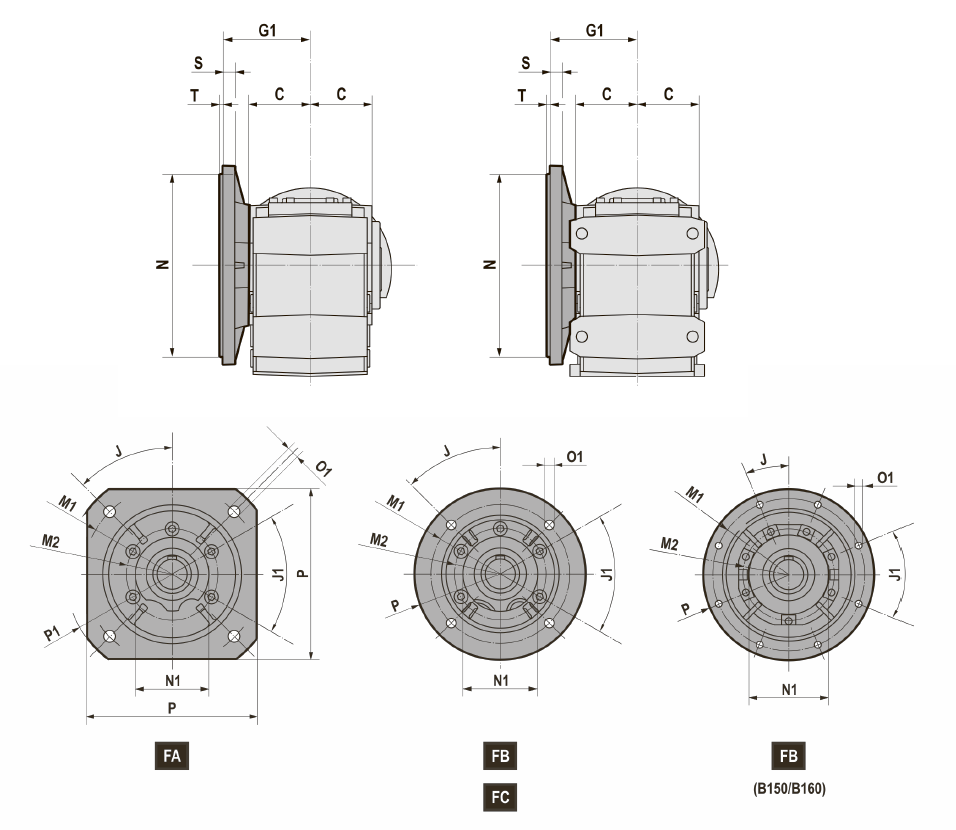

Размеры выходного фланца
|
B..S — B..U |
J |
M1 |
М2 |
N |
N1 |
O |
P |
P1 |
S |
T |
C |
G1 |
|
|
123 |
FB |
45 |
ø 300 |
ø 185 |
250 f8 |
150 |
18 |
ø 350 |
/ |
18 |
5 |
107,5 |
150 |
|
FC |
45 |
ø 265 |
ø 185 |
230 f8 |
150 |
14 |
ø300 |
/ |
18 |
4 |
|||

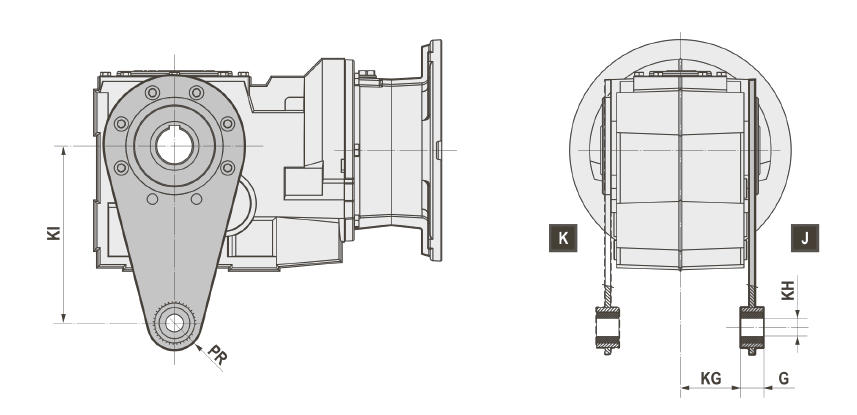

Размеры реактивной штанги
|
KI |
KG |
KH |
G |
R |
|
|
123S |
300 |
91,5 |
25 |
40 |
40 |
|
123U |
300 |
103,5 |
25 |
40 |
40 |
