Соосно-цилиндрические мотор-редукторы Motive серии ROBUS
Соосно-цилиндрические мотор-редукторы Motive серии ROBUS
Соосно-цилиндрические мотор-редукторы Motive серии ROBUS A2 — изображение 3

Соосно-цилиндрические мотор-редукторы Motive серии ROBUS A2

Цена:

26 000 ₽

Заказать в один клик

Тип: Соосный цилиндрический мотор-редуктор
Мощность: 0,12–0,75 кВт
Крутящий момент: до 160 Н·м
Передаточные числа: 5–130
КПД: до 96%
Класс защиты: IP55/IP65

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

1. ПРЕЦИЗИОННАЯ МЕХАНИКА

  • Корпус: Алюминиевый сплав ALSi10Mg (опция: чугун GG20)

  • Зубчатые передачи:

    • Шестерни из стали 16MnCr5 с цементацией (58–62 HRC)

    • Шлифованная поверхность зубьев (класс точности DIN 6)

  • Валы: Сталь C45 с защитным покрытием

2. ИННОВАЦИОННЫЕ РЕШЕНИЯ

  • Модульная конструкция для быстрой адаптации

  • Оптимизированная система смазки LongLife Lubrication

  • Усиленные подшипниковые узлы (SKF/FAG)

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Характеристика Значение
Макс. радиальная нагрузка 5 000 Н
Осевая нагрузка 2 500 Н
Температурный диапазон -20°C…+80°C
Уровень шума ≤65 дБ(А)
Режим работы S1 (непрерывный)

ПРЕИМУЩЕСТВА СЕРИИ

✔ Компактные габариты при высокой мощности
✔ Минимальный люфт (<1 arcmin) для точного позиционирования
✔ Универсальное крепление (лапы/фланец B5)
✔ Совместимость с ЧПУ и сервоприводами
✔ Увеличенный ресурс (50 000 часов)

ОБЛАСТИ ПРИМЕНЕНИЯ

  • Робототехника и автоматизированные линии

  • Пищевое оборудование (конвейеры, упаковочные машины)

  • Текстильные машины и станки

  • Медицинское оборудование

  • Системы вентиляции промышленных объектов

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

▸ Встроенный энкодер (резольвер/инкрементальный)
▸ Тормозной модуль (24 VDC)
▸ Специальные уплотнения для влажных сред
▸ Исполнение из нержавеющей стали (AISI 304/316)
▸ Система термомониторинга

КОМПЛЕКТАЦИЯ И ГАРАНТИЯ

Стандартная поставка включает:

  • Мотор-редуктор в сборе

  • Комплект крепежа

  • Паспорт изделия с QR-кодом

  • Руководство по монтажу

Гарантия: 36 месяцев

СЕРТИФИКАЦИЯ

  • CE

  • RoHS

  • ISO 9001:2015

  • ГОСТ Р 51689-2000

Вес 30 кг
Габариты 30 × 30 × 30 см

Технические характеристики

ratedratio i: real

ratio i:

 input power Pn1 fs output Pn2 input connection B14 IEC 72-1
ROBUS kW Hp motor n1 [rpm] n2 [rpm] M2[Nm] M2[Kgm] stages 63 71 80
A2

165Nm

 130 134,18 0,13 0,18 63A-4 1400 1,34 10,4 112 11,3 3

3
120 119,00 0,18 0,25 63B-4 1400 1,05 11,8 137 13,9
110 109,43 0,13 0,18 63A-4 1400 1,66 12,8 91 9,2 3

3
0,18 0,25 63B-4 1400 1,20 12,8 126 12,7
100 99,54 0,13 0,18 63A-4 1400 1,78 14,1 83 8,4 3

3
0,18 0,25 63B-4 1400 1,29 14,1 115 11,6
90 92,50 0,18 0,25 63B-4 1400 1,62 15,1 107 10,8 3

3
0,25 0,35 71A-4 1400 1,17 15,1 148 15,0
85 85,05 0,18 0,25 63B-4 1400 1,69 16,5 98 9,9 3

3
0,25 0,35 71A-4 1400 1,22 16,5 136 13,8
80 81,22 0,18 0,25 63B-4 1400 1,95 17,2 94 9,5 3

3
0,25 0,35 71A-4 1400 1,41 17,2 130 13,1
75 75,68 0,18 0,25 63B-4 1400 1,95 18,5 87 8,8 3

3
0,25 0,35 71A-4 1400 1,41 18,5 121 12,2
70 69,59 0,25 0,35 71A-4 1400 1,53 20,1 112 11,3 3
0,37 0,5 71B-4 1400 1,04 20,1 165 16,7 3

3
65 64,21 0,25 0,35 71A-4 1400 1,74 21,8 103 10,4
0,37 0,5 71B-4 1400 1,18 21,8 152 15,4 3

3
60 59,43 0,25 0,35 71A-4 1400 1,81 23,6 95 9,6
0,37 0,5 71B-4 1400 1,23 23,6 141 14,2 3

3
55 55,15 0,25 0,35 71A-4 1400 1,89 25,4 88 8,9
0,37 0,5 71B-4 1400 1,27 25,4 131 13,2 3

3
50 50,21 0,25 0,35 71A-4 1400 1,94 27,9 80 8,1
0,37 0,5 71B-4 1400 1,31 27,9 119 12,0 3

3
45 46,05 0,37 0,5 71B-4 1400 1,49 30,4 109 11,0
40 39,33 0,37 0,5 71B-4 1400 1,80 35,6 93 9,4 3

3
35 35,26 0,37 0,5 71B-4 1400 1,65 39,7 84 8,4
30 30,12 0,55 0,75 80A-4 1400 1,55 46,5 106 10,7 3
25 24,70 0,37 0,5 71B-4 1400 1,49 56,7 59 5,9 2
0,55 0,75 80A-4 1400 1,00 56,7 89 9,0 2

2
20 19,86 0,55 0,75 80A-4 1400 1,66 70,5 72 7,2
0,75 1 80B-4 1400 1,22 70,5 98 9,8 2

2
15 15,02 0,55 0,75 80A-4 1400 1,68 93,2 54 5,5
0,75 1 80B-4 1400 1,23 93,2 74 7,4 2
13 12,75 0,55 0,75 80A-4 1400 1,68 109,8 46 4,6 2

2
0,75 1 80B-4 1400 1,23 109,8 63 6,3
10 9,97 0,55 0,75 80A-4 1400 1,68 140,4 36 3,6 2

2
0,75 1 80B-4 1400 1,23 140,4 49 4,9
7,5 7,58 0,55 0,75 80A-4 1400 1,68 184,7 27 2,8 2

2
0,75 1 80B-4 1400 1,23 184,7 37 3,8
5 5,03 0,55 0,75 80A-4 1400 1,68 278,3 18 1,8 2

2
0,75 1 80B-4 1400 1,23 278,3 25 2,5

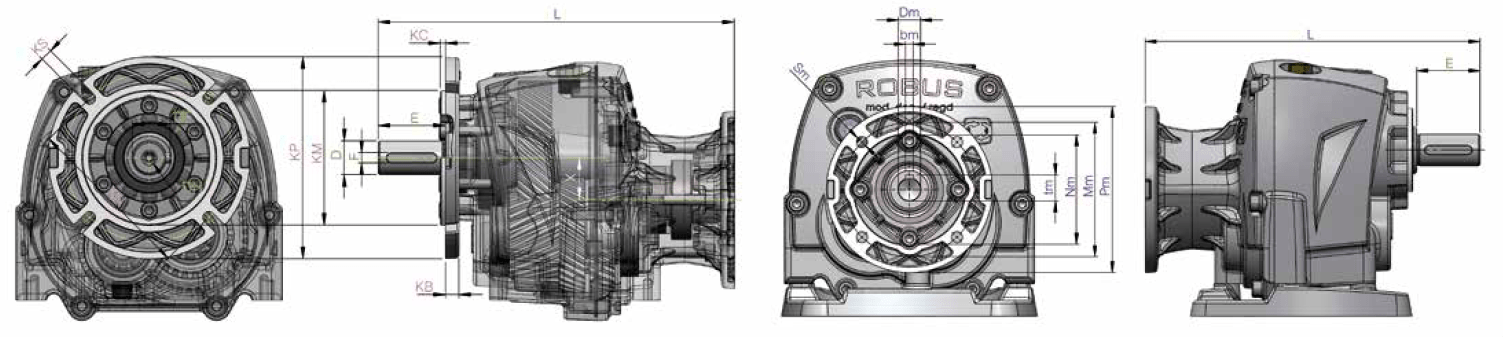

Габаритные и присоединительные размеры

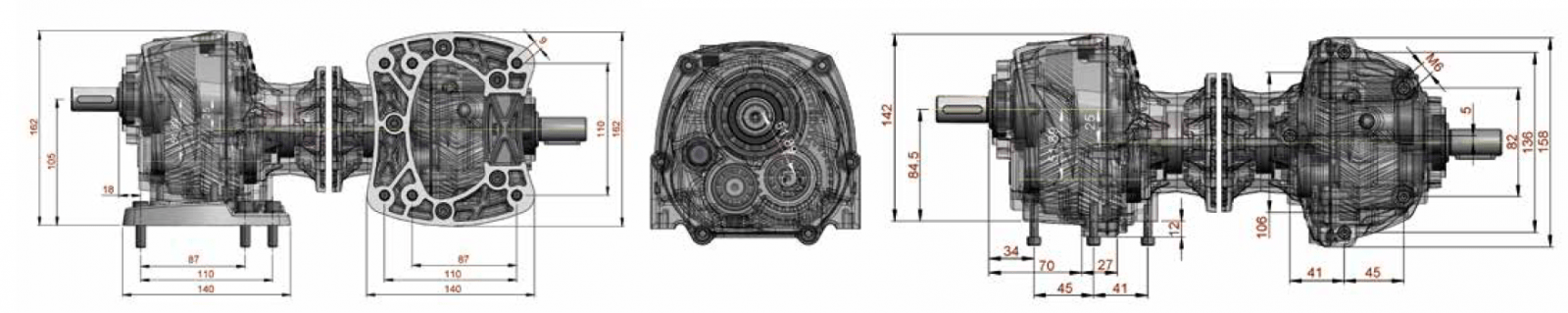

Габаритные и присоединительные размеры ROBUS A2

Габаритные и присоединительные размеры

ROBUS D E F DF DH
A2 20 (k6) 40 6 23 M5x12,5
25 (k6) 50 8 28 M10x20L



ROBUS IEC KP KM KN KS KC KB
A2 56B5 120 80 100 7 3 8
63B5 140 95 115 10 3 9



ROBUS motor type Nm Mm Pm Sm Dm tm bm L
A2 63 B14 60 75 90 M6 11 12,8 4 212,5
71 B14 70 85 105 M7 14 16,3 5 212,5
80 B14 80 100 120 19 21,8 6 227,0

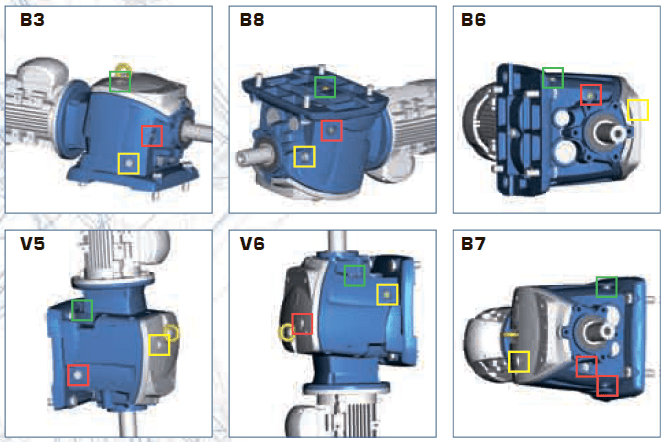

Монтажные положения

Монтаж редукторов Motive серии ROBUS



Уровень масла в редукторе в зависимости от монтажного положения

robus quantité d’huile (l) iso temp. type d’huile
b3 b6 b7 b8 V5 V6
20 0,25 0,4 0,35 0,55 0,55 0,35 VG 220 -25

+80°C

 mobil Glygoyle 30 shell tivela s220
25 0,3 0,75 0,95 0,95 1,05 0,85
30 0,7 1,5 1,5 1,5 1,65 1,6
35 1,1 1,8 2 2 3,5 1,6
40 1,2 2,5 3,4 3,4 4,1 3,8
50 2,3 6,3 6,5 6,5 7,7 6,7
60 4,6 11,3 11,7 11,7 13,4 11,7

Кодовая система обозначений

КОДОВАЯ СИСТЕМА

КОДОВАЯ СИСТЕМА

1) Первые 4 цифры обозначают типоразмер редуктора Robus

  • RB40 — ROBUS 40
  • RB50 — ROBUS 50,
  • RBA2 — ROBUS A2, и т.д.

2) Пятая цифра обозначает количество ступеней редуктора

  • 2 — 2 ступени
  • 3 — 3 ступени

3) Следующие цифры обозначают передаточное отношение

  • 020 — i:20
  • 120 — i:120

4) Следующие 3 символа указывают на монтажное положение и размер фланца

  • FSW — основа SW
  • FBF — основа BF
  • 120 — выходной фланец 56B5 KP-120
  • 140 — выходной фланец 63B5 KP-140
  • 160 — выходной фланец 71B5 KP-160
  • 200 — выходной фланец 80/90B5 KP-200
  • 250 — выходной фланец 100/112B5 KP-250
  • 300 — выходной фланец 132B5 KP-300
  • 350 — выходной фланец 160/180 KP-350
  • 450 — выходной фланец 200 KP-450
  • UNV — без лап или выходного фланца

5) Следующие 3 цифры обозначают размер входного фланца

  • 714 — 71B14
  • 805 — 80B5
  • 905 — 90B5
  • 125 — 100-112B5
  • 135 — 132B5 и т.д. …

6) D2 — Последние цифры указывают диаметр выходного вала
