| Передаточное соотношение | 6,3 |
| Сборка редуктора | 22 |
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
Цилиндрический горизонтальный одноступенчатый редуктор 1ЦУ-200-6,3-22
Цена:
98 000 ₽
| Вес | 200 кг |
|---|---|
| Габариты | 70 × 70 × 70 см |
Технические характеристики
Условное обозначение
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.
Габаритные и присоединительные размеры
Размеры валов

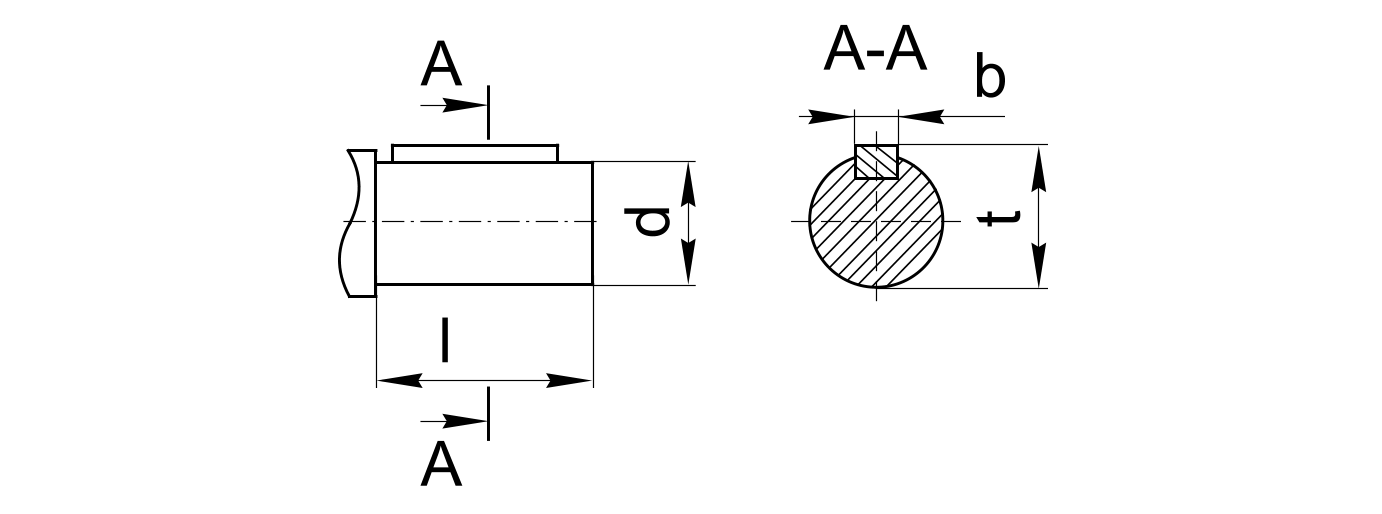

Цилиндрический вал
| Формы валов редуктора 1ЦУ-200 | Размер, мм | |||||||
| d | d1 | d2 | d3, не более | l | l1 | b | t | |
| Входной цилиндрический | 55m6 | * | * | * | 82 | * | 16 | 59 |
| Выходной цилиндрический | 65m6 | * | * | * | 105 | * | 18 | 71 |

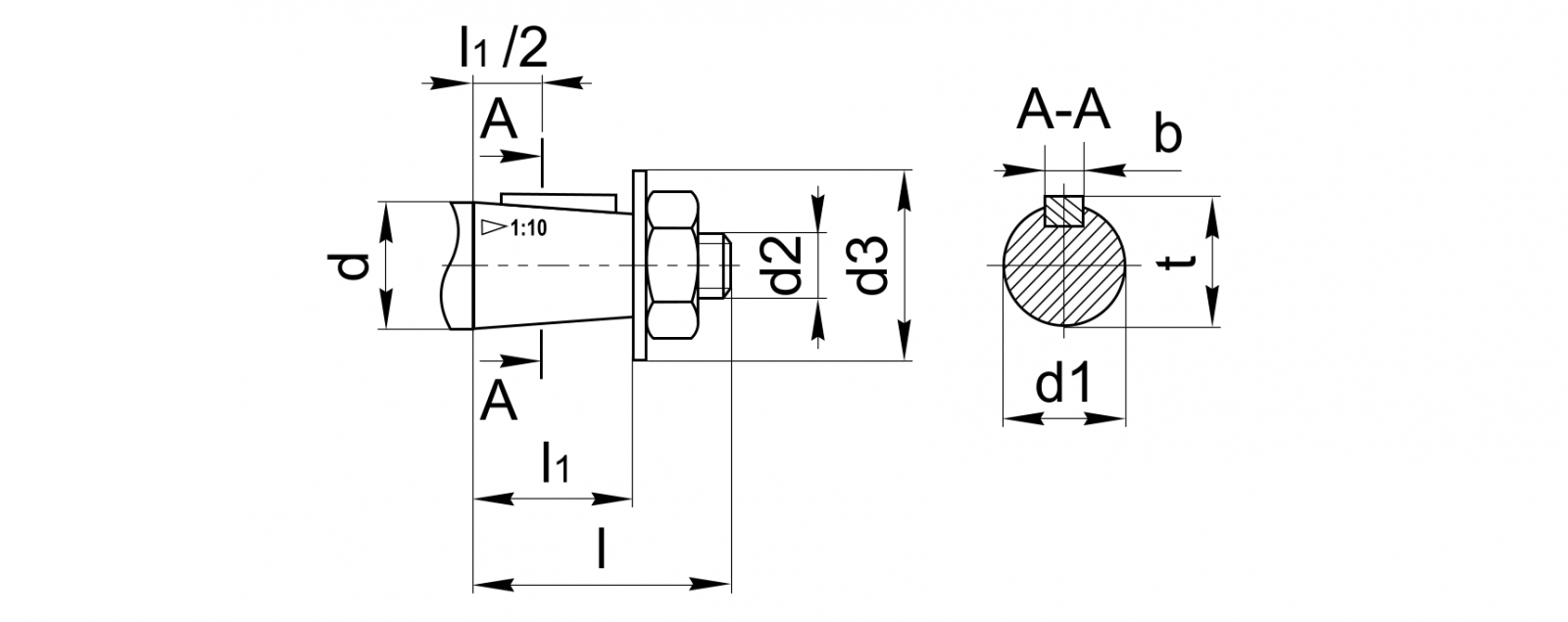

Конический вал
| Формы валов редуктора 1ЦУ-200 | Размер, мм | |||||||
| d | d1 | d2 | d3, не более | l | l1 | b | t | |
| Входной конический | 55 | 50,9 | M36x3,0 | 88 | 110 | 82 | 14 | 54,4 |
| Выходной конический | 70 | 64,75 | M48x3,0 | 100 | 140 | 105 | 18 | 68,75 |
Таблица подбора редуктора
| Тип | Межосевое расстояние | Номинальное передаточное число | Номинальный крутящий момент, Нм | Номинальная радиальная нагрузка на валу, Н | Масса не более, кг | КПД | |
| вход | выход | ||||||
| 1ЦУ-200 | 200 | 2; 2,5; 3,15; 4; 5; 6,3 | 1250 | 1250 | 4500 | 77,5 | 0,98 |
Варианты сборки
