| Крутящий момент, Н*м | 2500 |
| Передаточное соотношение | 20 |
| Сборка редуктора | 23 |
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
Редукторы и мотор-редукторы У НАС ДЕШЕВЛЕ г. Москва
| Вес | 140 кг |
|---|---|
| Габариты | 80 × 50 × 80 см |
Технические характеристики
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Ц — цилиндрический выходной вал.
Вес редуктора: 140 кг
Габаритные и присоединительные размеры

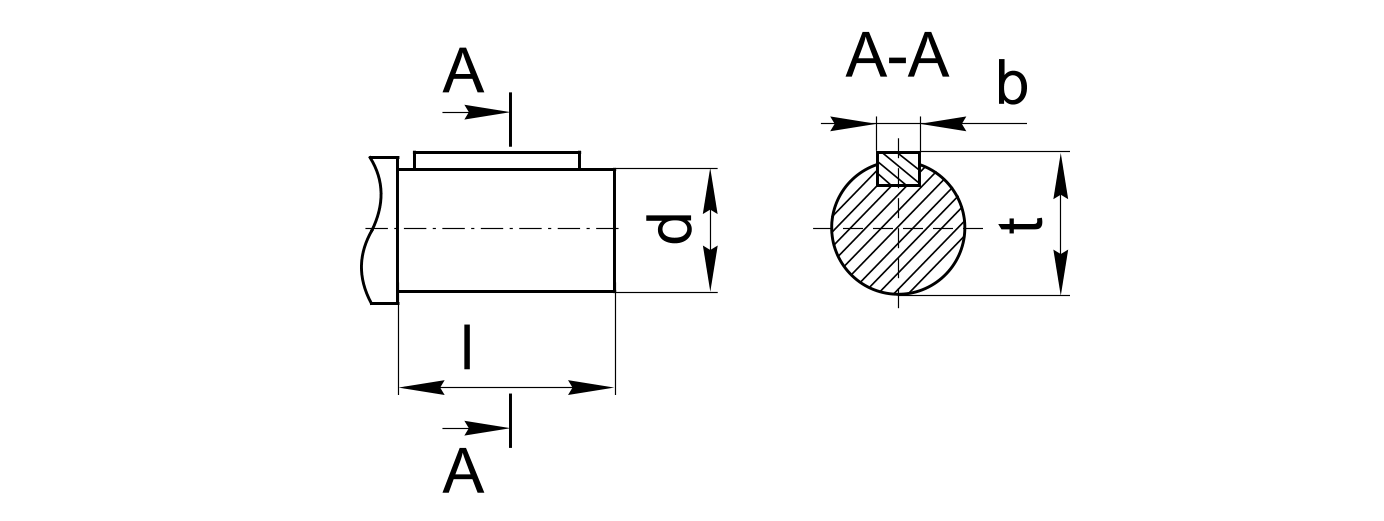

Цилиндрический вал
| Формы валов редуктора 1Ц2У-200 | Размер, мм | |||||||
| d | d1 | d2 | d3, не более | l | l1 | b | t | |
| Входной цилиндрический | 25 k6 | * | * | * | 58 | * | 8 | 28 |
| Выходной цилиндрический | 65 m6 | * | * | * | 105 | * | 18 | 71 |

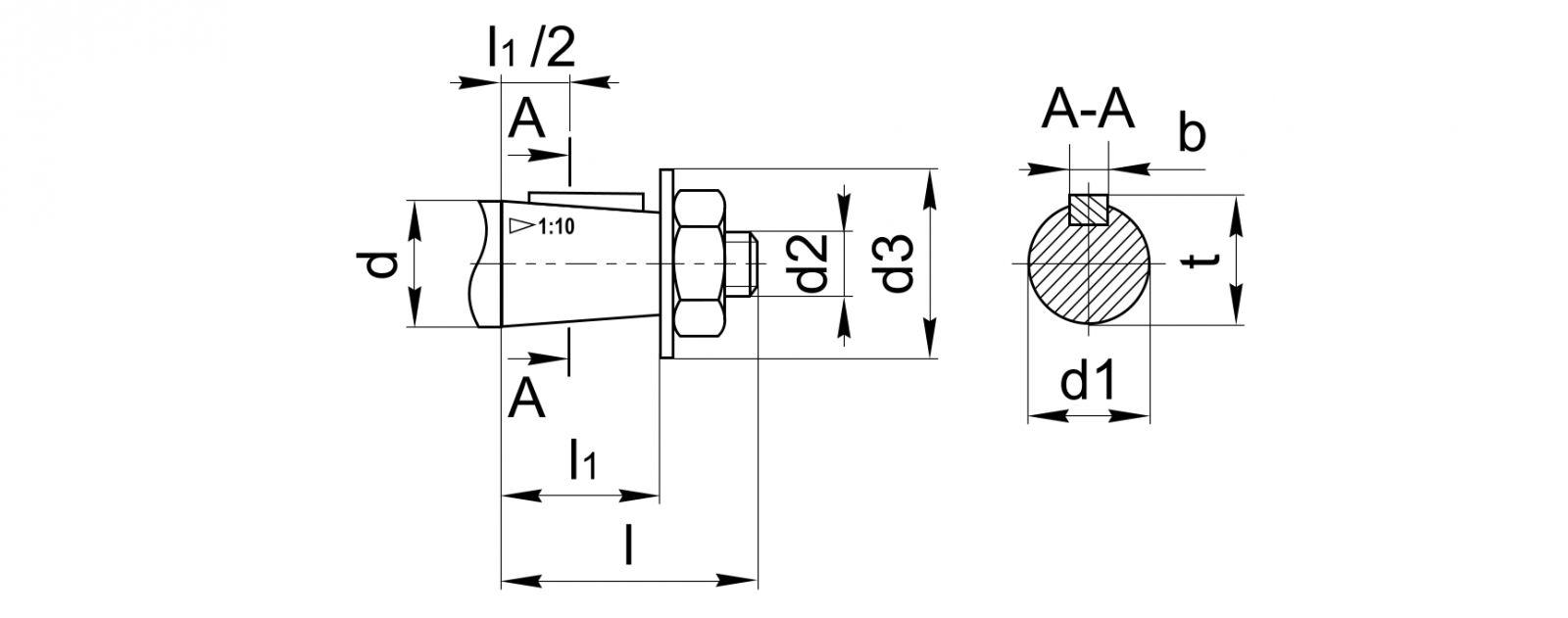

Конический вал
| Формы валов редуктора 1Ц2У-200 | Размер, мм | |||||||
| d | d1 | d2 | d3, не более | l | l1 | b | t | |
| Входной конический | 30 | 27,1 | М20х1,5 | 50 | 80 | 58 | 5 | 29,1 |
| Выходной конический | 70 | 64,75 | М48х3,0 | 100 | 140 | 105 | 18 | 68,75 |

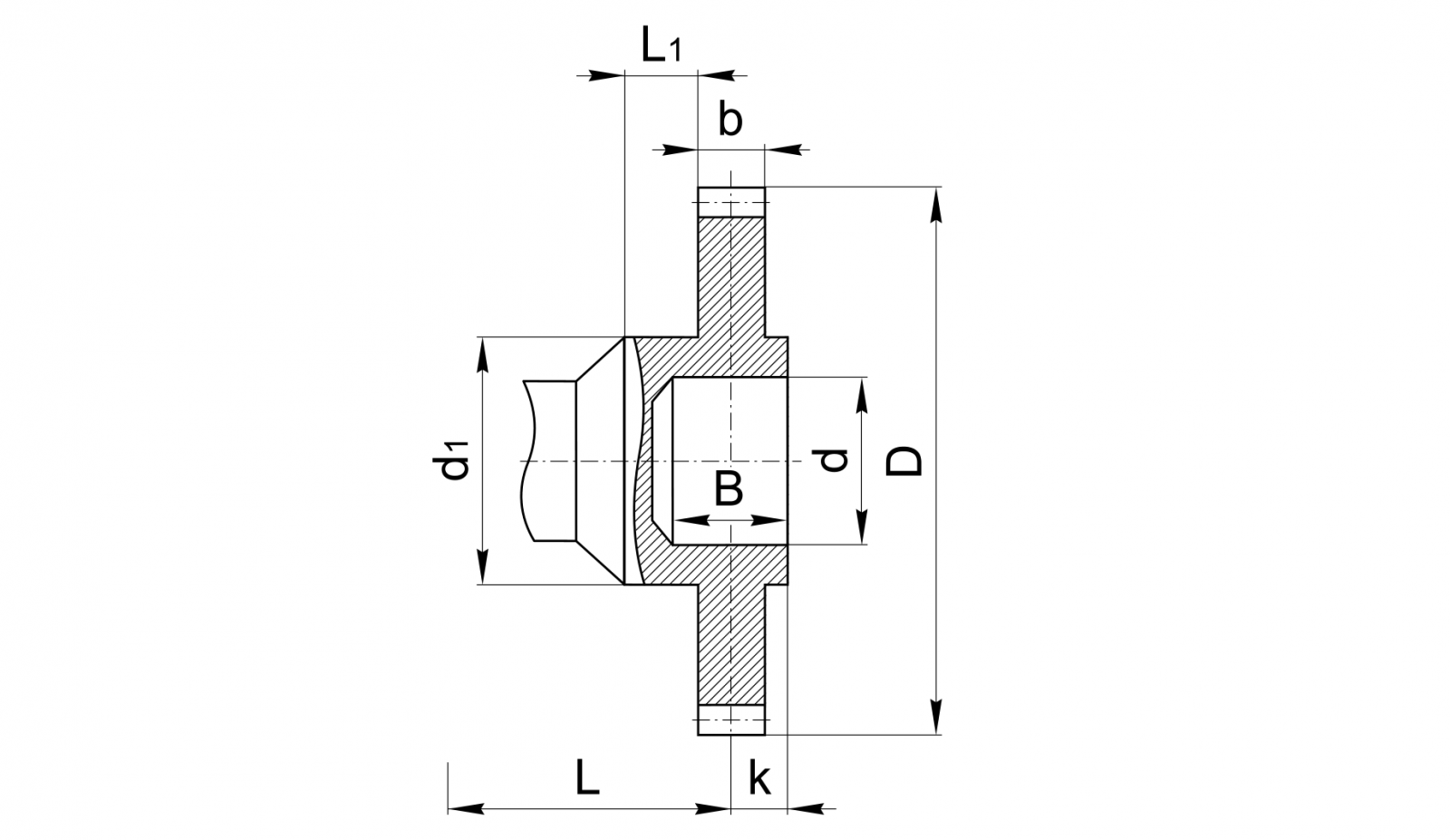

Выходной вал в виде части зубчатой муфты
| Тип | m | z | b | L до торца редуктора | L1 не более | k | B | d | d1 |
| 1Ц2У-200 | 5 | 40 | 25 | 55 | 32 | 22 | 50 | 80F7 | 105f7 |
Таблица подбора редуктора
| Параметры | Типоразмер 1Ц2У | ||||||
| 1Ц2У 200 | |||||||
| Номинальные передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||||||
| Ном. крутящий момент на вых. валу при длительной работе с постоянной нагрузкой, Нм | непрерывный (Н) ПВ=100% | 2500 | |||||
| Номинальный крутящий момент на вых. валу при работе редуктора в повторно-кратковременных режимах, Нм | тяжелый (Т) ПВ=40% | 3150 | |||||
| средний (С) ПВ=25% | 4000 | ||||||
| легкий (Л) ПВ=15% | 5000 | ||||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н | входного | непрерывный (Н) ПВ=100% | 2240 | ||||
| тяжелый (Т) ПВ=40% | 2500 | ||||||
| средний (С) ПВ=25% | 2800 | ||||||
| легкий (Л) ПВ=15% | 3150 | ||||||
| выходного | непрерывный(Н) ПВ=100% | 12500 | |||||
| тяжелый (Т) ПВ=40% | 14000 | ||||||
| средний (С) ПВ=25% | 16000 | ||||||
| легкий (Л) ПВ=15% | 18000 | ||||||
| КПД, не менее | 0,97 | ||||||
| Масса, кг | с чугунным корпусом | 170 | |||||
| с алюминиевым корпусом | — | ||||||

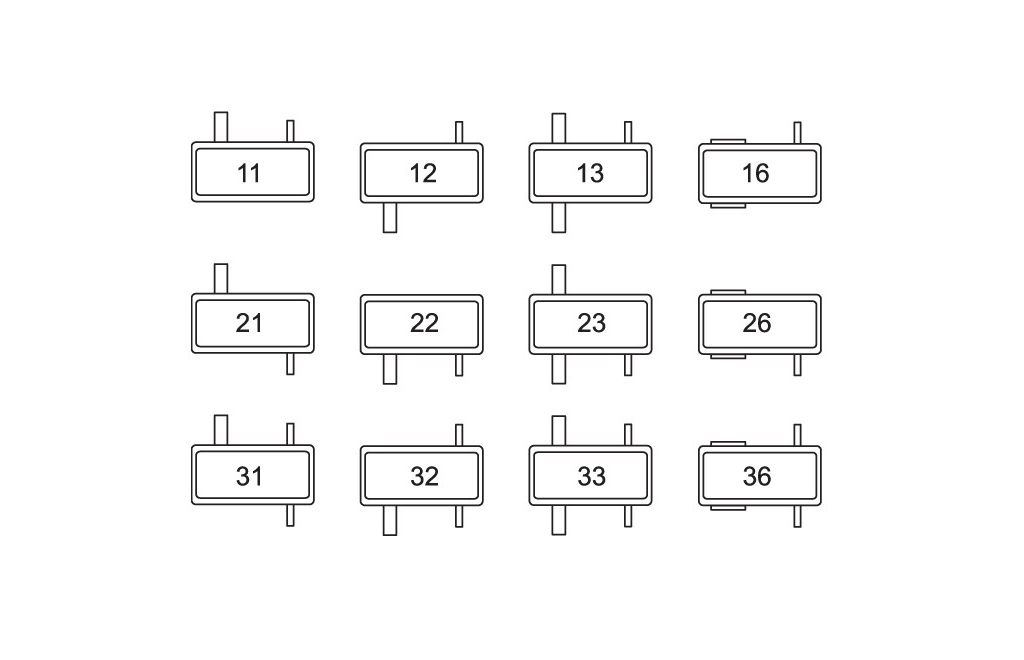

Варианты сборки
