Редуктор 1Ц2У-100-25-13
- Описание
- Детали
- Технические характеристики
- Габаритные и присоединительные размеры
- Таблица подбора редуктора
- Варианты сборки
Вес | 20 кг |
---|---|
Габариты | 40 × 50 × 50 см |
Технические характеристики
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Ц — цилиндрический выходной вал.
3. Передаточное число.
4. Вариант сборки.
5. Ц — цилиндрический выходной вал.
Вес редуктора: 20 кг
Габаритные и присоединительные размеры
Размеры валов

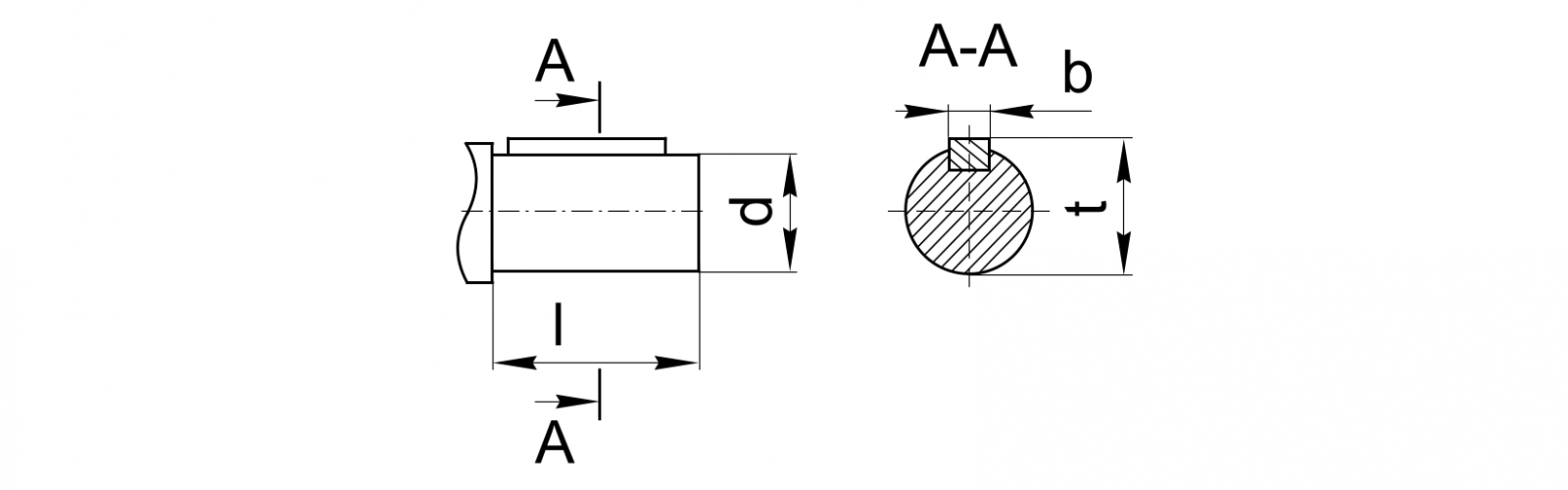

Цилиндрический вал
Формы валов редуктора 1Ц2У-100 | Размер, мм | |||||||
d | d1 | d2 | d3, не более | l | l1 | b | t | |
Входной цилиндрический | 18 k6 | * | * | * | 36 | * | 6 | 20,5 |
Выходной цилиндрический | 32 m6 | * | * | * | 58 | * | 10 | 35 |

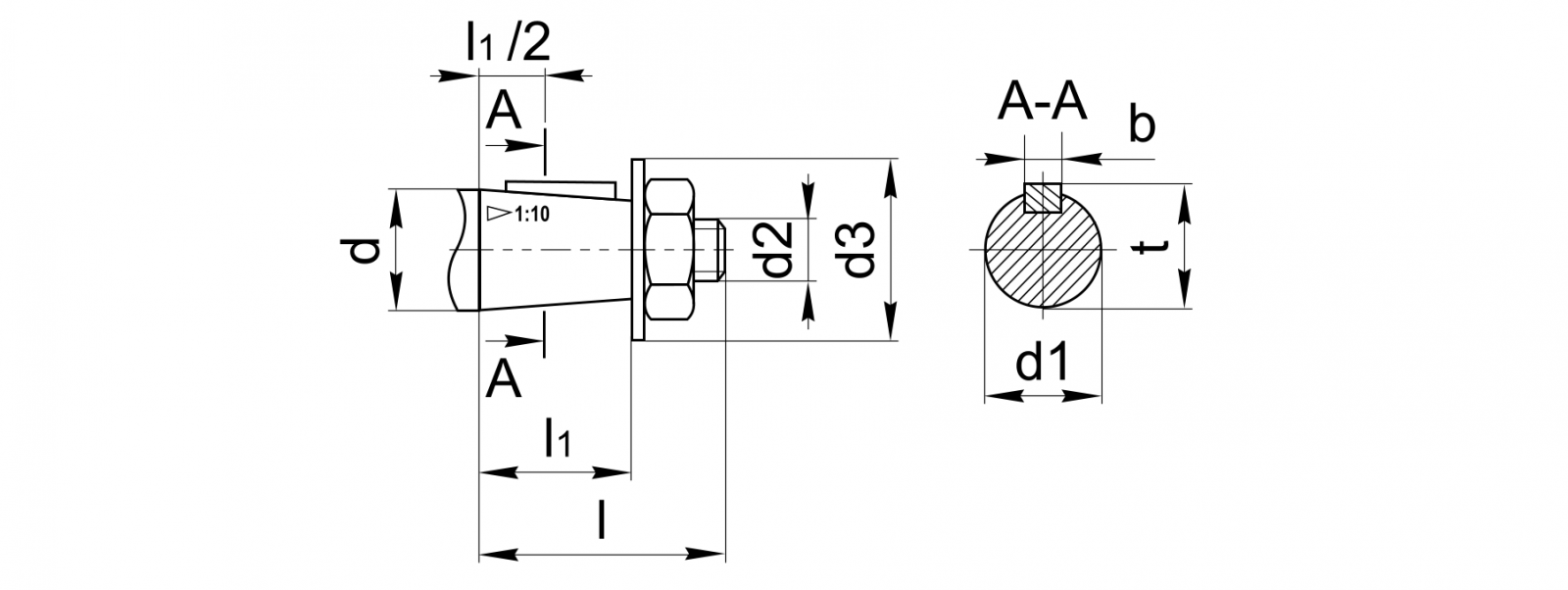

Конический вал
Формы валов редуктора 1Ц2У-100 | Размер, мм | |||||||
d | d1 | d2 | d3, не более | l | l1 | b | t | |
Входой конический | 20 | 18,2 | М12х1,25 | 40 | 50 | 36 | 4 | 19,7 |
Выходной конический | 35 | 32,1 | М20х1,5 | 50 | 80 | 58 | 6 | 34,9 |
Таблица подбора редуктора
Параметры | Типоразмер 1Ц2У | ||
1Ц2У 100 | |||
Номинальные передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
Ном. крутящий момент на вых. валу при длительной работе с постоянной нагрузкой, Нм | непрерывный (Н) ПВ=100% | 315 | |
Номинальный крутящий момент на вых. валу при работе редуктора в повторно-кратковременных режимах, Нм | тяжелый (Т) ПВ=40% | 315 | |
средний (С) ПВ=25% | |||
легкий (Л) ПВ=15% | |||
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н | входного | непрерывный (Н) ПВ=100% | 500 |
тяжелый (Т) ПВ=40% | |||
средний (С) ПВ=25% | |||
легкий (Л) ПВ=15% | |||
выходного | непрерывный(Н) ПВ=100% | 4500 | |
тяжелый (Т) ПВ=40% | |||
средний (С) ПВ=25% | |||
легкий (Л) ПВ=15% | |||
КПД, не менее | 0,97 | ||
Масса, кг | с чугунным корпусом | 37 | |
с алюминиевым корпусом | 21 |
