Планетарные редукторы: принцип действия, разновидности и преимущества
Планетарный редуктор — это высокоэффективная зубчатая передача, которая сочетает в себе компактность, надёжность и способность передавать значительные крутящие моменты. Благодаря этим качествам он востребован в робототехнике, станкостроении, автомобильной промышленности, автоматизации производств и даже в бытовой технике. Конструкция включает центральную шестерню (солнце), сателлиты (планетарные колёса), коронное колесо с внутренним зацеплением и водило, которое связывает сателлиты и выводит мощность.
Зачем выбирают планетарную передачу?
- высокая удельная мощность (момент на единицу объёма);
- надёжность и долгий ресурс;
- универсальность — подходят для самых разных кинематических схем.
Именно поэтому инженеры всё чаще отдают предпочтение планетарным схемам при проектировании приводов с жёсткими требованиями к габаритам и КПД.
Устройство и принцип работы

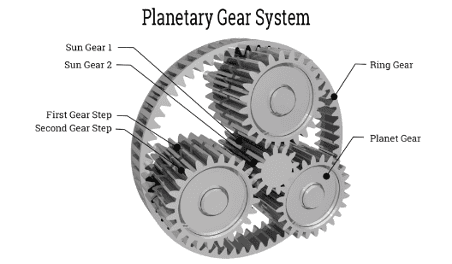

В основе работы лежит распределение потока мощности между несколькими сателлитами, что снижает нагрузку на каждое зубчатое зацепление и повышает плавность хода.

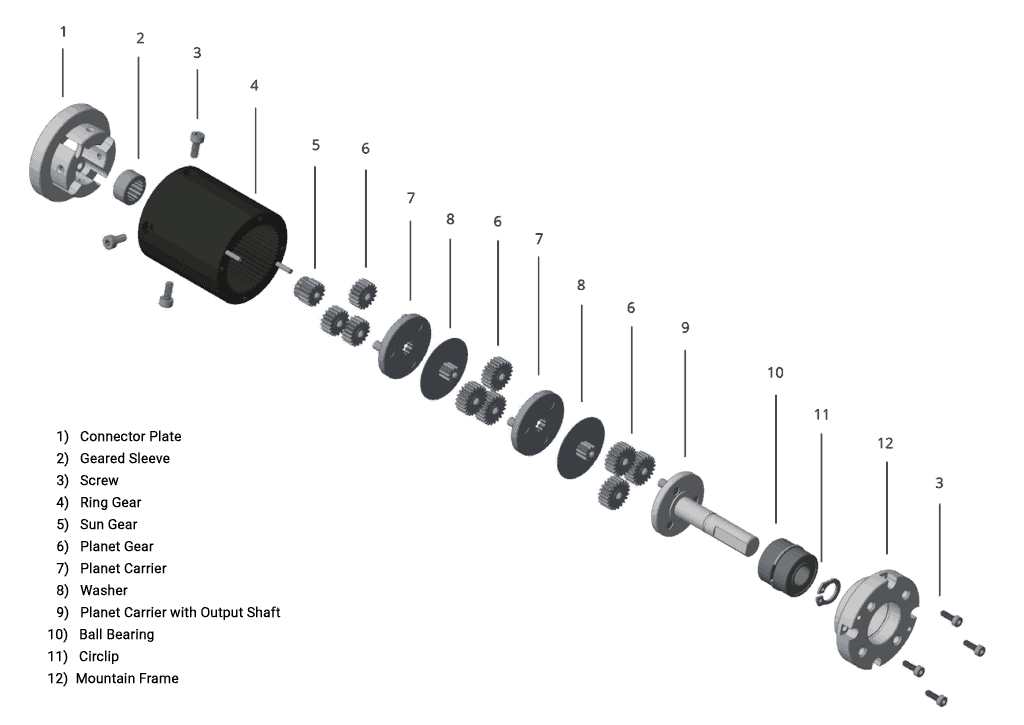

Основные элементы:

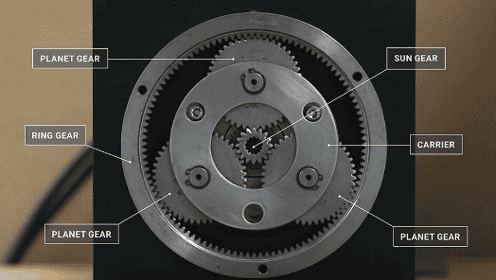

- Солнечная шестерня — центральное звено, принимающее входной крутящий момент от двигателя.
- Сателлиты (планетарные колёса) — их может быть несколько (чаще всего 3–4); они одновременно обкатываются вокруг солнца и взаимодействуют с внутренними зубьями коронного колеса.
- Коронное колесо (эпицикл) — неподвижная или подвижная наружная обойма с внутренними зубьями.
- Водило — подвижный элемент, на котором закреплены оси сателлитов; именно с него снимается выходной момент.
В зависимости от того, какой элемент зафиксирован, а какой является ведущим или ведомым, можно получить различные передаточные отношения и направления вращения.
Кроме того, зубья могут быть прямыми (спур) или косыми (шевронными) — косые обеспечивают более тихую работу и большую нагрузочную способность, но сложнее в производстве.
Виды планетарных редукторов
Существует множество конструктивных исполнений, различающихся количеством ступеней, расположением валов и спецификой зацепления.
| Тип | Особенности |
|---|---|
| Одноступенчатый | Набор из одной группы сателлитов. Прост в изготовлении, даёт фиксированное передаточное число. |
| Многоступенчатый | Две и более последовательно соединённых планетарных ступени — позволяет получить большие передаточные отношения при сохранении компактности. (Например, продукция Assun Motor относится к этому типу). |
| Соосный (ин-лайн) | Входной и выходной валы расположены на одной оси — это классическое решение для большинства приводов. |
| Смещённый (параллельно-осевой) | Валы находятся параллельно, но не на одной прямой — используется при компоновочных ограничениях. |
| Прямоугольный (с угловой передачей) | Выходной вал ориентирован под 90° к входному, часто применяется в сочетании с конической парой. |
| Гармонический (волновой) | Работает за счёт деформации гибкого колеса; обеспечивает нулевой люфт, высочайшую точность и высокую плотность момента. |
| Симпсона | Имеет одно солнце и два-три ряда сателлитов, соединённых последовательно; даёт три передачи вперёд, одну назад и нейтраль. |
| Равиньо | Усовершенствованный вариант Симпсона с двумя солнечными и двумя коронными колёсами на общем водиле — применяется в автомобильных АКПП. |
| Дифференциальный | Коронное и солнечное колёса подключаются к разным выходным валам (например, к колёсам автомобиля), что обеспечивает независимое вращение при поворотах. |
Преимущества планетарных редукторов
- Высокая нагрузочная способность в малом объёме.
- Энергоэффективность — потери на трение минимальны благодаря равномерному распределению усилий.
- Долговечность — выдерживают длительные циклы работы без потери точности.
- Многофункциональность — подходят и для микро-приводов, и для тяжёлого оборудования.
- Компактность — заменяют громоздкие цилиндрические или червячные передачи.
- Плавный ход — вибрации и шум снижены (особенно у косозубых моделей).
Ограничения:
- уровень шума всё же выше, чем у некоторых других типов передач (при невысокой точности);
- требуется высокая точность производства для равномерной нагрузки на сателлиты;
- обязательна качественная смазка (обычно консистентная);
- стоимость возрастает при требованиях к минимальному люфту и увеличенному ресурсу.
Где применяются планетарные редукторы?
Спектр использования очень широк:
- Промышленная автоматика — приводы клапанов, дозаторов, конвейеров, вендинговых автоматов, электрических отвёрток.
- Умный дом и бытовая техника — портативные стиральные мини-машины, пылесосы, детские коляски с электроприводом, выдвижные розетки, роботы-полотёры.
- Телекоммуникации — поворотные механизмы антенн, дистанционная регулировка наклона базовых станций, замки шкафов управления.
- Потребительская электроника — выдвижные камеры смартфонов, фотопринтеры.
- Автомобилестроение — электромеханические стояночные тормоза, регуляторы фар, панели приборов, приводы задних дверей и багажников.
- Аэрокосмическая и оборонная отрасли — системы наведения спутников, сервоприводы управления.
- Медицинская техника — хирургические роботы, диагностическое оборудование.
Критерии выбора производителя
Чтобы редуктор отработал заявленный срок, при подборе поставщика обратите внимание на:
- Качество материалов — легированные стали с термообработкой и шлифовкой зубьев.
- Возможность адаптации — готовность изготовить редуктор под нестандартные размеры, крепёж и характеристики.
- Сертификаты — соответствие международным стандартам (ISO, DIN и пр.).
- Сервисную поддержку — наличие
Резюме
Планетарный редуктор — это образец удачного инженерного решения, где компактность, высокий момент и надёжность гармонично сочетаются. Он незаменим в современных механизмах с ограниченным пространством и серьёзными нагрузками. Однако для максимального эффекта важно правильно выбрать тип привода и ответственного изготовителя — тогда оборудование будет работать безупречно долгие годы.
